Рис.2.5. Жерновые краскотерки СО-11ОА и СО-116А: 1 - основание, 2 - штурвал, 3 - чаща, 4 - лоток, 5 - корпус, 6 - жернов, 7 - сито, 8 - нож, 9 - питатель, 10 - воронка, 11 - электродвигатель, 12 - шпилька, 13 - плита, 14 - ведущий шкив, 15 - ведомый шкив, 16 - вал

Примечание. Источник: [1, с.160]

Смесители. Для изготовления подмазочных паст, шпатлевок, замазок, а также для предварительного смешивания пастообразных масляных красок используют смеситель СО-8.

Рабочий орган представляет собой два смесительных вала, которые вращаются навстречу друг другу с разной частотой. Это способствует лучшему перемешиванию материала. Опрокидывание корыта и выгрузку материала осуществляют с помощью рукоятки без остановки смесителя. Смеситель не следует перегружать материалом, он должен работать плавно, без рывков и ударов.

Смеситель СО-11 (рис.2.6) предназначен для механизированного перемешивания водных и масляных окрасочных составов, К днищу бака 5 цилиндрической формы прикреплен электродвигатель 1 с пакетным выключателем и двухступенчатым цилиндрическим редуктором 3. Смеситель снабжен съемной крышкой 6 и сливным краном 7.

Рис.2.6. Смеситель СО-11: электродвигатель, 2 - трехполюсный выключатель 3 - тор, 4 - лопасти, 5 - бак, 6 - крышка, 7 - сливной кран

Примечание. Источник: [1, с.161]

Смеситель СО-129 для перемешивания малярных составов состоит из станины с направляющими, каретки, системы блоков, противовеса, рабочего органа с приводом, сменных емкостей, электрооборудования. При вращении рабочего органа в одном направлении производится перемешивание, в обратном направлении - выгрузка готового материала.

Мешалки. Для приготовления малярных составов (шпатлевок, замазок, паст) подвижностью 5 .12 см по стандартному конусу применяют мешалку СО-137. Она состоит из приемного бункера с решеткой, двух Z-образных валов для перемешивания, электродвигателя и защитно-отключающего устройства.

Мешалки СО-140 (рис.2.7) и СО-150 для приготовления окрасочных материалов вязкостью 65 .80 с (по ВЗ-4) или подвижностью не менее 13 см по стандартному конусу состоят из рамы с бункером, корпуса, электродвигателя, клиноременной передачи, рабочего вала с турбинкой, разгрузочного и защитно-отключающего устройства.

Рис.2.7. Мешалка СО-140: 1 - рама с бункером, 2 - вал с турбиной, 3 - электродвигатель, 4 - защитно-отключающее устройство, 5 - рукав для выгрузки, 6 - разгрузочное устройство

Примечание. Источник: [1, с.162]

Насос-эмульгатор 0-58 производительностью 300 .500 кг/ч предназначен для приготовления эмульсий, перемешивания окрасочных составов и их перекачивания. На валу электродвигателя закреплен валик насоса с четырехзахватным винтом. Вместимость бункера 40 кг. Нижний конец валика вращается в шарикоподшипнике, расположенном в нижней части корпуса насоса. Там же находятся три окна, через которые засасываются перекачиваемые составы. В верхней части корпуса патрубок с выходной трубкой снабжен краном. При закрытом кране и совпадении отверстий корпуса и кожуха состав интенсивно перемешивается. Для перекачивания окрасочных составов перекрывают отверстия в корпусе кожуха и открывают кран.

Акустическая установка для приготовления эмульсий (рис.2.8).

Рис.2.8. Акустическая установка для приготовления водомасляной эмульсии: / - манометр, 2 - стойки, 3 - электродвигатель, 4 - опорная рама, 5 - насос, 6 - патрубок всасывания, 7 - напорный трубопровод, 8 - кран для слива готовой эмульсии, 9 - резервуар, 10 - три патрубка (ответвления напорного трубопровода)

Примечание. Источник: [1, с.163]

Компоненты эмульсии (олифа и вода), находясь в акустическом поле, интенсивно дробятся на мельчайшие частицы и смешиваются, в результате получают эмульсию с высокой стойкостью и способностью не расслаиваться при длительном хранении. Приготовление эмульсий на акустических установках упрощает технологию процесса и исключает необходимость применения каких-либо веществ, стабилизирующих эмульсию. Вода, входящая в состав эмульсий, после окраски поверхности постепенно испаряется, образуя сплошную масляную пленку. Эта пленка тоньше, чем пленка из чистой олифы. Водомасляная эмульсия, полученная на акустической установке, позволяет экономить до 50% олифы.

Установка размещена на опорной раме 4. На ней установлены вихревой насос 5 с электродвигателем 3 и резервуар на четырех стойках 2. К днищу резервуара одним концом приварен патрубок 6 всасывания, другой конец патрубка присоединен к всасывающей горловине насоса 5. К нагнетательной горловине насоса прикреплен напорный трубопровод 7, другой конец которого введен в резервуар, где он разветвляется на три патрубка 10. К каждому патрубку присоединен многопластинчатый гидродинамический вибратор-излучатель. На напорном трубопроводе установлен манометр 1.

Гидродинамический вибратор-излучатель, осуществляющий эмульгирование, состоит из стального корпуса, в котором закреплены шесть стальных вибрирующих пластин таким образом, что вылет консоли первой - шестой пластины соответственно 10; 10,2; 10,4; 10,6; 10,8 и 11 мм. Такое размещение пластин обеспечивает работу излучателя при различной вязкости эмульсии (вязкость зависит от соотношения олифы и воды, а также от стадии эмульгирования).

В резервуар 9 при закрытых вентилях загружают компоненты эмульсий и включают насос 5. Состав через излучатель пропускают 4 .5 раз, затем, проверив готовность, сливают эмульсию через выпускной кран 8 в тару.

По окончании работы установку промывают керосином, который в течение 10 мин пропускают по замкнутой системе «резервуар - насос - излучатель - резервуар». После промывки снимают излучатель и очищают волосяным ершом, а использованный керосин сливают из резервуара через кран, процеживают через сетку № 0,355 (400 отв/см2) и употребляют для последующих промывок. Излучатели до следующего употребления помещают в тару с керосином.

Вихревые диспергаторы (рис.2.9) для получения масляных и других составов в специальных и передвижных малярных мастерских состоят из каркаса бункера, электропривода и выпускного затвора. В бункер закладывают необходимые компоненты и включают электропривод. Время приготовления состава 5 .10 мин, после чего его сливают через выпускное отверстие в бидон.

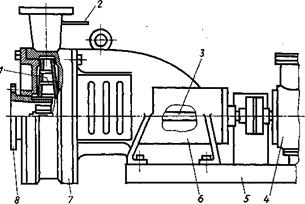

Рис.2.9. Диспергатор СО-178: / - рабочее колесо с кольцами, 2 - термопара, 3 - вал, 4 - рама, 5 - привод, 6 - корпус с подшипниковыми узлами, 7 - улитка, 8 - всасывающий патрубок

Примечание. Источник: [1, с.164]

Вихревая мельница ВМ-6 производительностью 300 .350 кг/ч

окрасочных составов и 50 кг/ч эмульсии состоит из корпуса и электродвигателя мощностью 4,5 кВт, прикрепленного к крышке мельницы. К валу электродвигателя крепится устройство с засасывающей воронкой, лопастями и диспергирующей решеткой.
