Подготавливают основание к укладке карт ковровой мозаики так же, как и при настилке обычных керамических плиток. Однако с особой тщательностью производят разбивку пола, размечают его рисунок и устанавливают маячные ряды. Недостаточная точность разбивки расположения карт может привести к тому, что швы между картами будут значительно отличаться от швов между плитками, а это ухудшит внешний вид покрытия.

Для обеспечения горизонтальности покрытия из карт ковровой мозаики определяют уровень пола, а затем устанавливают вдоль стен временные маячные ряды из обычных керамических плиток. Между маячными рядами вбивают штыри и натягивают по ним шнур-причалку, намечая наружную сторону фриза.

После натягивания шнура основание смачивают водой и укладывают на захватке шириной, равной ширине карты (400 мм), вдоль всей стены раствор для прослойки, который сначала разравнивают обычной лопатой, а затем заглаживают плиточной лопаткой точно до заданного уровня. Непосредственно перед укладкой карт прослойку припорашивают тонким слоем сухого цемента, насыпая его через частое сито. Это обеспечивает прочное сцепление керамических плиток с прослойкой, так как насыпаемый цемент, впитывая из раствора воду, образует жидкое тесто, которое прочно схватывается с плиткой и хорошо заполняет швы.

После отбора необходимого числа карт, соответствующих выбранному рисунку для фриза, пристенного ряда и основного фона, их предварительно (до укладки) подготавливают: прокалывают или прорезают бумагу, чтобы во время припрессовки карты к раствору из-под нее мог свободно выйти воздух. При помощи шнура-причалки и угольника укладывают первую угловую карту 1 (рис.2.1) фризового ряда бумагой вверх. Осаживают карту хлопушей или правилом вровень с маячным рядом до тех пор, пока раствор не заполнит швы между плитками, что заметно по намоканию бумаги над швом. В тех местах, где бумага не намокла, необходимо ее дополнительно проколоть, чтобы ликвидировать образовавшиеся воздушные мешки.

Рисунок 2.1. Организация рабочего места и порядок укладки карт ковровой мозаики (/-9 - порядок укладки карт) Примечание. Источник: [11, с.80]

Готовый цементный раствор

Образование угла фриза из фризовых карт с рисунком показано на рис.2.2, где дается линия разреза, по которой часть плиток из карты удаляется.

После настилки первой угловой карты укладывают прямые фризовые карты 2 вдоль первой захватки помещения по шнуру-причалке. По мере укладки карт фризового ряда временный маячный ряд вдоль стены снимают, а пространство между фризом и стеной (пристенный ряд) заполняют полосками плиток, вырезанными из целых рядовых карт.

б) в)

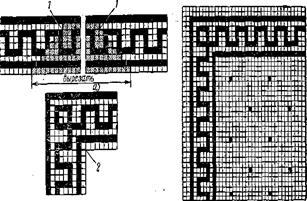

Рис.2.2. Образование угла фриза {б) из фризовых карт (а) и образец пола из карт ковровой мозаики (в): 1 - линия разреза, 2 - линия соединения карт.

Примечание. Источник: [11, с.81]

Первый фризовый ряд заканчивают укладкой второй угловой фризовой карты. В направлении, перпендикулярном фризовому ряду, укладывают смежную с угловой картой фризовую карту, после чего приступают к устройству второй захватки - первого ряда основного фона также по шнуру-причалке. Этот ряд заканчивают картой фризового ряда. Затем укладывают второй ряд карт основного покрытия (третью захватку) и т.д. Таким образом карты ковровой мозаики укладывают продольными рядами слева направо от стены до стены и обратно - справа налево с переходом на следующий ряд.

Между соседними картами при помощи деревянных клиньев-вставок оставляют зазор, равный ширине швов между плитами в каждой карте (обычно 2 мм), благодаря чему в покрытии не видно следов сопряжения отдельных карт и они не выделяются на поверхности пола. Во избежание искривления швов и нарушения правильности рисунка каждый ряд карт выверяют по угольнику, а при осаживании карт поверхность их контролируют уровнем и правилом.

Уровень всего покрытия периодически проверяют контрольной рейкой. Один конец контрольной рейки ставят на фриз, а другой на временный маячный ряд из крупных керамических плиток, располагаемых параллельно фризовому ряду на расстоянии 1,5-2 м от него. Такие же временные маячные ряды укладывают параллельно первому ряду, отступая от него также на 1,5-2 м.

По мере устройства покрытия временные маячные ряды снимают, а контрольную рейку одним концом опирают вместо фриза на уложенные и выверенные ряды карт покрытия. На рис.2, в показан образец пола из карт керамических плиток (ковровой мозаики).

2.3. механизмы и оборудование для приготовления малярных составов

Мелотерки. Мелотерку СО-53А (рис.2.3) используют для помола сухого, мокрого и мерзлого кускового мела. Дробление происходит за счет трения мела о стенки ротора. Измельченный мел высыпается через разгрузочный патрубок. Мелотерка СО-124А (рис.4) предназначена для помола комкового мела влажностью не более 8%, применяемого для приготовления окрасочных составов и меловой пасты. Состоит из электродвигателя, корпуса с крышкой, рабочих органов, пульта управления, воронки и разгрузочного патрубка.

Мелотерки используют также для приготовления шпатлевок (синтетических, масляных и клеевых), загружая кусковой мел транспортной влажности. В этом случае вместо воды к патрубку подводят связующее. Мелотерка выполняет одновременно три операции: дробит мел, смешивает его со связующим и отсеивает случайные включения. Полученный продукт перетирают на краскотерке.

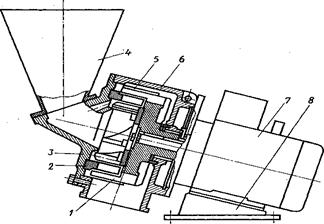

Рис.2.3. Мелотерка СО-53А: 1 - ротор, 2 - статор, 3 - крышка, 4 - воронка, 5-скребок, 6 - корпус, 7 - электродвигатель, 8 - плита

Примечание. Источник: [1, с.158]

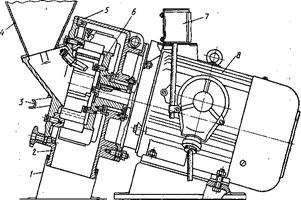

Рис.2.4. Мелотерка СО-124А: 1 - патрубки, 2 - корпус, 3 - выключатель, 4 - бункер, 5 - кожух, 6 - ротор, 7 - пульт, 8 - электродвигатель

Примечание. Источник: [1, с.159]

Краскотерки. В крупных краскозаготовительных цехах и мастерских используют одно - и многовальцовые краскотерки, которыс перетирают краску между вальцом и неподвижным притировочным брусом (у одновальцовых) или между вальцами, у которых разная частота вращения. Тонкость помола перерабатываемой массы зависит от зазора между вальцами и состояния их поверхности. Для перетирания масляных клеевых и синтетических окрасочных составов, шпатлевок и меловой пасты применяют жерновые краскотерки, аналогичные по устройству и принципу действия мелотерке СО-53А.

При эксплуатации краскотерок обращают внимание на состояние спиралеобразных канавок на жерновах. По мере работы краскотерки жернова срабатываются, и глубина и длина канавок уменьшаются. При этом увеличивается ширина кольца сплошного соприкосновения жерновов, что ведет к непрерывному снижению производительности. Поэтому периодически регулируют расстояние между жерновами.

Краскотерки СО-110А (рис.2.5) и СО-116А состоят из электродвигателя, верхнего и нижнего жерновов, чаши с разгрузочным лотком, загрузочной воронки с мешалкой и регулировочного устройства для прижима жернова.
