Перед началом работы в корпус мельницы заливают жидкость, а после включения электродвигателя вводят пастообразные или порошкообразные пигменты. При этом происходит засасывание смеси через решетку и удар массы о поверхность решетки, в результате чего частицы пигментов дробятся и перемешиваются. Перемешанная масса через отверстие стекает в корпус, где вновь засасывается через решетку, и процесс повторяется до получения однообразной массы.

Вибросита

Вибросито СО-3 предназначено для процеживания готовых окрасочных составов перед их употреблением. На конец вала электродвигателя насажена

муфта с эксцентриситетом 0,4 мм, на муфту - шарикоподшипник эксцентрика. Наружное кольцо заключено в головку, которая крепится к шатуну штифтом. Штифт жестко связан с рычагом. Концы рычага эластично соединены с плитой. Рычаг служит для поддержания корпуса сита. В корпусе с помощью специальных колец укреплены две сетки. При включении электродвигателя муфта через шатун сообщает колебательные движения рычагу, от которого через обойму они передаются корпусу сита.

Вибросито СО-34 используют для процеживания густых малярных составов (например, шпатлевок для механизированного нанесения известкового теста), которыми выравнивают поверх под окраску. Производительность установки при процеживании через сито (400 отверстий на 1 см2) 1500 . 2000 л шпатлевки. Частота колебаний сита 33,3 с"1, амплитуда 0,8 мм. Мощность электродвигателя 0,27 кВт, напряжение 220/380 В.

Вибросито СО-130А (рис.10) для механического процеживания невзрывоопасных малярных составов, а также для просеивания сыпучих материалов производительностью 700 кг/ч состоит из корпуса вместимостью 3 л, сита, упругой муфты и амортизатора. Вращение от электродвигателя мощностью 0,13 кВт через упругую муфту, эксцентриковый вал и шатун передается на сито. Габаритные размеры сита 405X162X514 мм, масса 10 кг.

Электроклееварка С-409 (рис.11). В бак 4 вставляется сменный бак 3 вместимостью 16 л (ведро) для клея. В нижней части 0ака помещены электронагревательные элементы ЭТ-80 мощностью 3,6 кВт. Между баками заливают воду, включают электронагревательные элементы 6 и нагревают воду до 100 °С. Нагретая вода предохраняет клей при варке от пригорания. Сливают воду из бака через кран в нижней части. Время приготовления клея 1,5 .2 ч.

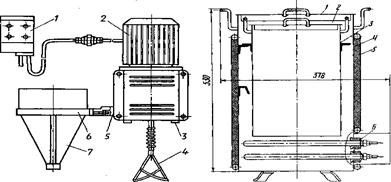

Рис.10. Вибросито СО-130А: / - электрощит, 2 - привод, 3 – корпус с подшипниковыми узлами, 4 – сменная мешалка, 5 - шатун, 6 - держатель, 7 - сито

Рис.11. Электроклееварка С-409: 1,2 - крышки наружного и внутреннего баков, 3,4 - сменный и наружный баки, 5 - теплоизоляция, 6 – электроэлементы.

Примечание. Источник: [1, с.165]

раздел 3. Организация рабочего места и техника безопасности

3.1. организация рабочего места и техники безопасности при выполнении работы с огнеопасными и взрывоопасными материалами

Легковоспламеняющиеся и взрывоопасные материалы поставляют на строительные объекты в таре или упаковке с яркими предупреждающими надписями «Огнеопасно! », и «Взрывоопасно! ».

Разгружают такие материалы не ближе 50 м от источников огня в месте, согласованном с представителями службы техники безопасности. На территории строительной площадки, воспламеняющиеся и горячие жидкости (краски, растворители) допускается хранить не свыше 500 л в отдельно стоящих несгораемых зданиях или землянках на расстоянии не менее 16 м от других зданий. Внутри и снаружи помещений, где хранят легковоспламеняющиеся материалы, делают надписи «Огнеопасно» и «Взрывоопасно».

Помещения для хранения легковоспламеняющихся материалов и прилегающую к ним территорию снабжают средствами тушения огня (песок, лопаты, огнетушители и др.). Оставлять на строительной площадке вне хранилища бачки или тару из-под легковоспламеняющихся материалов категорически запрещается Склады для хранения горючих материалов оборудуют вентиляцией с вытяжным отверстием не выше 20 см от пола, электропроводку в них надежно изолируют.

До начала работы с легковоспламеняющимися и взрывоопасными материалами маляры должны пройти инструктаж по безопасным методам работы и противопожарной безопасности, а также получить наряд-допуск на особо опасную работу. Лицо, ответственное за технику безопасности, должно постоянно осуществлять технический надзор при производстве работ.

В местах, где ведут работу с легковоспламеняющимися и взрывоопасными материалами (например, эмалью КО-174, клеящими мастиками КН-2 или КН-3), а также в смежных помещениях запрещается курить и применять электронагревательные приборы. В коридорах и на участках, где производят работы, должны быть вывешены надписи: «Не курить! », «Огнеопасно! » и «Взрывоопасно! ».

С огнеопасными клеями работают, как правило, в дневное время. При необходимости искусственного освещения помещений применяют переносные электролампы только во взрывоопасном исполнении с прокладкой снаружи здания прожекторами типа «Кососвет». В эти помещения лица, непосредственно не участвующие в работах с клеями, не допускаются. Помещения должны быть оборудованы средствами пожаротушения. На каждые 100 м2 оклеиваемой площади должны быть два огнетушителя ОП-5, войлок или асбестовое полотно, ящик с песком и лопатой или две песочницы.

При вскрытии тары с огнеопасным и взрывоопасным материалом, чтобы не образовались искры, пользуются резиновыми или деревянными инструментами. На объекте должны быть созданы условия, исключающие образование статического электричества. Электросварочные работы, при выполнении которых возможно возникновение пожара, на таких объектах запрещаются.

При работе с огнеопасными и взрывоопасными материалами помещение проветривают непрерывно, а в течение часа по окончании работы - с помощью естественной или искусственной вентиляции. Работать при закрытых окнах, если помещение не имеем вентиляционных устройств, запрещается.

Каждая бригада, производящая работы с использованием огнеопасных и взрывоопасных клеев, должна иметь портативный газоанализатор УГ-2 для отбора проб воздуха и определения в нем концентрации паров легких растворителей. При работе газоанализатора измеряют длину окрашиваемого столбика индикаторной трубки, когда через нее проходит воздух, содержащий пар легкого растворителя. Продолжительность одного замера 7 .8 мин. Если концентрация паров легкого растворителя в воздухе превышает допускаемые нормы, немедленно прекращают работу и проветривают помещение.

Запас огнеопасных и взрывоопасных материалов на рабочем месте не должен превышать сменной потребности для данного помещения. Клеи наносят на стены площадью не более 100 м2 только пластмассовым, резиновым или деревянным шпателем, чтобы не могла появиться искра. Если площадь помещения более 100 м2, работу выполняют по частям.

Окраску фасадов материалами, содержащими ксилол, допускается производить только в холодное время года при температуре не выше-4°С. На участках, где производятся работы, должны быть надписи «Не курить! », «Огнеопасно! », «Взрывоопасно! ».
