Монтаж железобетонных конструкций одноэтажного промышленного здания
Рефераты >> Строительство >> Монтаж железобетонных конструкций одноэтажного промышленного здания

Содержание

1. Задание (исходные данные)

2. Определение количества монтажных элементов

3. Определение монтажных приспособлений

4. Габариты промышленного здания

5. Высотные отметки промышленного здания

6. Определение исходных данных для выбора монтажных машин

6.1 Определение монтажных характеристик для монтажа колонн

6.2 Определение монтажных характеристик для монтажа стропильных ферм

6.3 Определение монтажных характеристик для монтажа плит покрытий

7. Выбор оптимального варианта производства монтажных работ

8. Калькуляция трудовых затрат и заработной платы

9. Технико-экономические показатели

10. Монтаж конструкций зданий (описание работ)

11. Техника безопасности при выполнении монтажных работ

Список литературы

1. Задание (исходные данные)

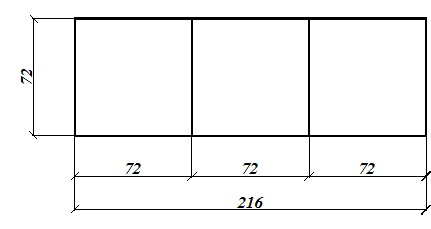

Одноэтажное промышленное здание, 3-х секционное, бескрановое, длина пролета - 18,0 м, высота от пола до низа стропильной конструкции- 8,4 м, шаг крайних колонн – 6,0 м, шаг средних колонн - 6,0 м, шаг стропильных конструкций - 6,0 м.

2. Определение количества монтажных элементов

Таблица 1

№ n/n

Наименование элемента

Эскиз и габариты

Объем элемента, м3

Масса элемента, т

Кол-во монтажных элементов, шт.

Объем элементов на все здание, м3

секция

здание

1

2

3

4

5

6

7

8

1

Колонна:

а) крайняя

КП III -28

2,325

5,8

26

78

181,35

-

б) средняя

КП II -15

2,325

5,8

39

117

272,025

2

Ферма покрытия ФС 18 - 1А

1,8

4,5

52

156

280,8

3

Плиты покрытия

ПНС-1

3 х 6

0,93

2,3

288

864

803,52

4

Стеновые панели

ПСЖ-1

6 х 1,2

0,36

0,9

-

666

239,76

5

Колонны фахверков

КФ- 10

2,8

6,2

8

16

44,80

S = 1822,255

3. Определение монтажных приспособлений

Таблица 2

№ n/n

Эскиз оснастки для монтажа элемента

Наименование

Кол, шт.

Характеристика и применение

Груз., т

Масса, кг

Рас.высота, м

1

Траверса для захвата колонн

1

Траверса дистанционная для подъема и монтажа колонн, для зданий с отметкой низа стропильных конструкций до 9,6м.

6

122

0,8

2

Траверса для захвата ферм

1

Траверса с электрическим управлением для монтажа сегментных ферм и ферм с параллельными поясами пролетом 18-30м, при шаге колонн 6м.

12-30

1106

4

3

Траверса

для плит

1

Траверса для монтажа плит покрытий 3 х 6м

3

205

2,1

4

Траверса

для стеновых панелей

1

Траверса для монтажа панелей длиной 6м

3

210

3,5

5

Расчалка

4

Временное закрепление монтируемых конструкций

3

98

24

6

Временное ограждение

1

Обеспечение безопасности работ на покрытиях

-

-

-

7

Подъемная вышка-площадка ПВГ-1 на автомобиле

ГАЗ- 63

1

Выполнение работ на высоте до 10м

0,2

5500

8,9

8

Специализированное башенно-стреловое оборудование

1

Монтаж стеновых панелей на кране Э-1254

-

12840

-

9

Приставная лестница

2

Лестница с монтажной площадкой высотой 7,8м., для обеспечения рабочего места на высоте до 8,4м

-

269

-

10

Приспособление для выверки колонн

4

Выверка и временное закрепление

-

725

-

11



Распорки

4

Временное закрепление монтируемых элементов

-

98

24

12

Клиновые вкладки

624

Закрепление колонн

-

-

-
