Малоэтажный жилой дом усадебного типа
Рефераты >> Строительство >> Малоэтажный жилой дом усадебного типа

В проектируемом доме располагается полуцилиндрический второй свет, объединяющий цокольный, первый и второй этаж.

Размер в осях здания 12700м ´ 13200м.

Экспликация помещения цокольного этажа:

1

Тамбур

7.5

2

Холл

40.85

3

Гардероб

1.17

4

Гараж

23.65

5

Слесарно-токарная мастерская

5.25

6

Бильярдная

10.29

7

Тренажёрный зал

8.7

8

Продуктовая кладовая

6.37

9

Хозяйственная кладовая

6

10

Санитарный узел

3.95

Экспликация помещений первого этажа:

11

Гостиная

51.85

12

Бар

Столовая

30.51

13

14

Кухня

18.81

15

Санитарный узел

9.22

16

Библиотека

11.4

17

Кабинет

7.41

Экспликация помещений второго этажа:

18

Спальня

12.57

19

Детская спальня

8.99

20

Гостевая спальня

8.7

21

Домашний кинотеатр

11.62

22

Санитарный узел

5.22

Экспликация помещений мансардного этажа:

23

Мастерская художника

78.53

24

Хозяйственное помещение

15.7

25

Веранда

20.37

26

Лоджия

37.02

ТЭП здания

· Площадь застройки: 194.04 м2

· Жилая площадь (SЖ): 441.65 м2

· Общая площадь (SОБЩ): 521,94 м2

· Строительный объём (VСТР): 1025.43 м2

Планировочный коэффициент:

Объёмно-планировочный коэффициент:

Конструктивное решение

Проектируемое здание двухэтажное плюс цокольный и мансардный этаж, здание с поперечными несущими стенами.

Фундамент: ленточный, сборный. Выполняется из фундаментных блоков и блоков-подушек. Блок-подушки укладываются на выровненную пастель из песчаной или щебёночной насыпки толщиной 10-15 см. Фундаментные блоки и подушки выкладываются на растворе марки на 1 меньшей марки бетона конструкций фундамента, с обязательной перевязкой вертикальных швов, заполнением монолитных участков, угловых соединений и сопряжений между стенами. Запроектированная глубина заложения фундамента 1200 мм.

Стены: наружные стены толщиной 640 мм выполняются из керамического обыкновенного кирпича марки К100/1/15, укладываемого на цементном растворе марки М75. По наружной стене производится оштукатуривание и покраска. Внутренние стены толщиной 380 мм выполняются из керамического обыкновенного кирпича на растворе М75. Перегородки толщиной 250 мм выполняются из того же кирпича на цементно-песчанном растворе марки М75.

Перекрытие: сборное из пустотных железобетонных плит заводского изготовления и монолитных участков. Плиты перекрытия опираются на несущие стены и колонны, поддерживающие эркер.

Покрытие: представлено стропильной системой выполненной из деревянных балок разного сечения. Состоит из стропильных ног, прогонов, мауэрлатов, обрешётки, кобылок и из витража:

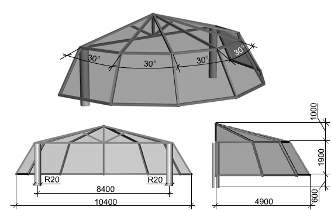

Витраж выполняет функции покрытия и светового фонаря. Каркас витража выполняется из системы металлических балок, опёртых на металлическую раму, которая в свою очередь опирается на две колонны. Металлические конструкции скрепляются сварными соединениями. Основная рама крепится к колоннам путём сварки с закладными деталями колонн. Светопрозрачный материал витража – зеркальное стекло с 95% светопроницаемостью. Металлические балки в сечении состоят из двух уголков, на полки которых укладывается остекление.

Лестницы: все лестницы: три интерьерные, две входные, выполняются монолитными. Интерьерная лестница с верхней фризовой ступенью, соединяющая цокольный и первый этажи, верхней частью опирается на колонны, установленные на полу цокольного этажа.
