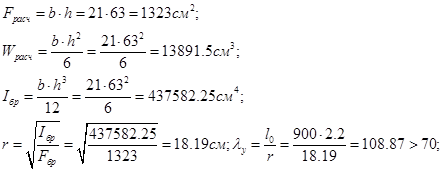

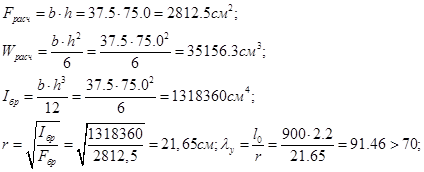

Геометрические характеристики сечения:

Уменьшим сечение стойки до:

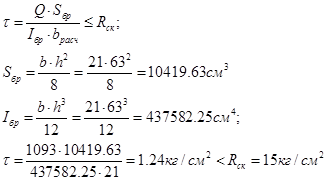

Проверка опорной части на скалывание при изгибе:

- расчетное сопротивление скалыванию при изгибе для клееной древесины 2-го сорта.

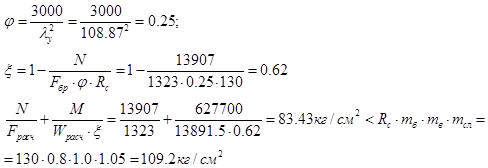

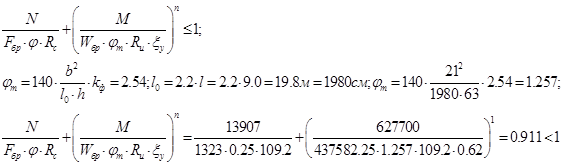

Проверка устойчивости плоской формы деформирования сжато-изгибаемого элемента:

Устойчивости плоской формы деформирования сжато-изгибаемого элемента обеспечена.

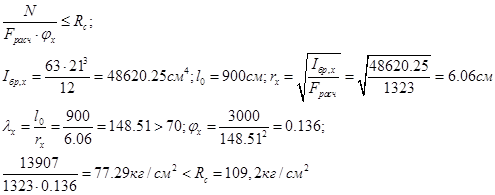

2) Проверка устойчивости из плоскости изгиба стойки.

Расчет производим на продольную силу без учета изгибающего момента:

Устойчивость из плоскости элемента обеспечена.

3) Расчет и конструирование прикрепления стоек к фундаменту.

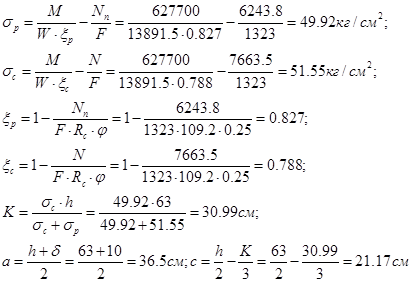

Напряжения растяжения и сжатия в опорном участке:

Тогда растягивающая сила равна:

Сечение двух анкерных болтов находим из условия:

Требуемая площадь анкерных болтов:

где тк = 0.8 - коэффициент, учитывающий концентрацию напряжений в резьбе;

тосл = 0.8 – коэффициент, учитывающий ослабление резьбой;

тн = 0.85 - коэффициент, учитывающий неравномерность работы двух анкеров.

Требуемый диаметр анкера:

Можно принять по сортаменту диаметр анкера 30 мм

Для принятого диаметра анкера потребуются в траверсе отверстия диаметром 32 мм. Ширина траверсы (в соответствии со СНиП) должна быть не менее 3d = 32*3 = 96 мм. Можно принять равнополочный уголок 100х16.

Исходные данные для уголка:

Проверка прочности траверсы из уголка.

Величина распределенной нагрузки на участке b:

Изгибающий момент:

Требуемый момент сопротивления:

Для уголка 100х16 момент сопротивления равен:

При этом напряжения:

- прочность траверсы обеспечена.

Проверка прогиба траверсы:

,

Жесткость траверсы обеспечена.

4. Расчет горизонтальных болтов.

Выберем диаметр горизонтального болта исходя из условия их расстановки относительно волокон древесины по СНиП II-25-80 в два ряда, тогда:

Принимаем диаметр болта 22 мм. Находим наименьшую несущую способность болта:

Количество односрезных горизонтальных болтов:

Принимает конструктивно 8 болтов диаметром 22 мм. При этом длина накладок .

При высоте сечения стойки более 300 мм в процессе сверления отверстий для горизонтальных болтов происходит увод сверла на выходе сечения от перпендикуляра к плоскости сверления. По этой причине ставим глухари.
