Для устройства герметизирующих защитных покрытий швов применяют мастики на основе полисульфидных каучуков (тиоколовые). Тиоколовые мастики приготовляют на строительной площадке из компонентов заводского изготовления: паст У-30, У-31, У-32 и др., вулканизирующей пасты № 9, разбавителя (ацетона, этилацетата), разжижителя Р-5 и др. Для ускорения процесса вулканизации в состав мастики добавляют дифенилгуанидин (ДФГ). Тиоколовые мастики наносят на поверхность шпателем или кистью в зависимости от консистенции мастики.

Кровельные и гидроизоляционные материалы и изделия на органических вяжущих должны иметь заводскую упаковку, быть защищены от повреждений, атмосферных воздействий и загрязнений. При перевозке их защищают от атмосферных воздействий.

5. Вопрос № 59. Изобразить технологическую схему производства многослойных безосновных линолеумов

Полимерные материалы находят широкое применение для покрытия полов. Они устойчивы против истирания, малотеплопроводны, имеют небольшое водопоглощение, не набухают при увлажнении, достаточно тверды и прочны, отличаются высокими лакокрасочными качествами, т. е. отвечают всем требованиям, предъявляемым к полам.

Материалы для полов делят на три группы, рулонные (линолеумы), плиточные и материалы для устройства бесшовных полов.

Рулонные материалы для покрытия полов изготовляют на основе различных полимеров и наполнителей. В их состав вводят также пластификаторы, пигменты и технологические добавки. В зависимости от вида применяемого полимера различают глифталевые (полиэфирные), поливинилхлоридные, коллоксилиновые, резиновые (релин) и другие рулонные материалы для покрытия полов, по структуре - безосновные и с упрочняющей основой или тепло- и звукоизолирующей основой, однослойные, многослойные и ковровые покрытия с гладкой, рифленой и ворсистой поверхностью, одно- и многоцветные.

Алкидный линолеум изготовляют на основе модифицированного глифталевого полимера с введением в него наполнителей (пробковой или древесной муки), пигментов и других добавок. Его выпускают в рулонах длиной 20 м, шириной 1,8—2,0 м и толщиной 2,5—3 мм.

Физико-механические показатели алкидного линолеума характеризуются следующими данными: потеря в массе при истирании - не более 0,06 г/см2, водопоглощение за 24 ч - не более 6%, твердость по шариковому твердомеру ТШР-2 - не более 0,7 мм (глубина вдавливания шарика диаметром 5 мм под нагрузкой 10 Н) и упругость - не менее 50%.

Технологический процесс изготовления алкидного линолеума слагается из следующих основных операций:

1) окисления и полимеризации (оксиполимеризация) растительных масел в линоксиновых аппаратах под действием кислорода, воздуха и температуры 60-90° С;

2) приготовления линолеумного цемента, заключающегося в модификации глифталевого полимера мас­лом, которое прошло процесс оксиполимеризации (придания ему достаточной жесткости и эластичности); процесс варки линолеумного цемента протекает при температуре до 220° С в течение 6—7 ч;

3) приготовления линолеумной массы на смесительных машинах, для чего линолеумный цемент смешивают с наполнителями и красителями;

4) формования линолеума - линолеумная масса наносится на джутовую основу при помощи каландра слоем заданной толщины, после чего полученная лента следует на вторую пару вальцов для полирования;

5) грунтовки основы и вызревания - изготовленная лента линолеума направ­ляется для грунтовки основы масляной краской или эмульсией в целях предохранения джутовой ткани от гниения, а затем направляется в сушильные камеры для окончательного вызревания; в процессе вызревания при температуре 65-80° С в течение 5 суток линолеум приобретает необходимые свойства - упругость, эластичность и стойкость на истирание;

6) обрезки кромок, разрезки на куски и упаковки.

Глифталевый линолеум выпускают с одноцветным или с многоцветным рисунком.

При производстве печатного линолеума вводятся дополнительные процессы: приготовление красок, нанесение узора на поверхность и вторичная сушка линолеума. Укладывают глифталевый линолеум на холодную битумную, резинобитумную типа «изол», канифольную или казеино-цементную мастику. Глифталевый линолеум обеспечивает получение малотеплопроводных полов без специальных дополнительных теплоизолирующих прослоек. Применяют глифталевый линолеум для покрытия полов жилых и гражданских зданий.

Поливинилхлоридный линолеум изготовляют из поливинил-хлорида, наполнителей, пластификаторов, пигментов и других добавок. Выпускают его на тканевой основе и безосновной. Безосновный линолеум может быть одно-, двух- или многослойным. Кроме того, выпускают тепло- и звукоизоляционный линолеум на войлочной или пористой основе.

Поливинилхлоридный линолеум имеет большую прочность, хорошую сопротивляемость истиранию, не подвержен гниению, имеет малую теплопроводность и гигиеничен.

Поливинилхлоридный линолеум производят обычно двумя способами: вальцево-каландровым (безосновный линолеум) и промазным. Для изготовления поливинилхлоридного линолеума в качестве связующего применяют поливинилхлорид, получаемый путем полимеризации хлористого винила эмульсионным способом. В качестве пластификатора обычно используют дибутилфталат, наполнителями могут быть тальк, барит (тяжелый шпат), каолин, асбест; для придания линолеуму цвета применяют минеральные краски, мумию, сурик железный (красный цвет), охру, крон свинцовый, крон цинковый (желтый и оранжевый), ультрамарин (синий цвет), сажу газовую (черный цвет), белила цинковые и литопон (белый цвет). В состав композиции вводят также стабилизатор (для стабилизации свойств поливинилхлорида), трансформаторное масло (в качестве разбавителя композиционной массы) и стеарат кальция (для уменьшения прилипания к вальцам в сырьевой массе).

Вальцево-каландровый способ производства безосновного линолеума (рис.4) состоит из следующих основных операций: приготовления композиционной массы, вальцевания и каландрпрования. Приготовление композиционной массы осуществляется в смесителе, куда при работающей мешалке последовательно за гружают дибутилфталат, трансформаторное масло, краситель, стеарат кальция, поливинилхлорид, стабилизатор и наполнитель. Смесь перемешивают в течение 2 ч при температуре 80° С, после чего выдерживают для набухания и созревания в емкостях при нормальной температуре в течение 24 ч. Подготовленную массу далее обрабатывают на смесительных вальцах при температуре 130-165°С до получения пластика с гладкой поверхностью Затем материал срезают с вращающегося валка и направляюг на обогреваемые паром каландры. Каландрирование производят при температуре 150-165° С. При этом происходит формование непрерывной ленты линолеума необходимой толщины и ширины, уплотнение массы и удаление из нее воздуха. С каландров лента поступает на холодильные барабаны, а оттуда на разбраковочный стол для обрезки кромок и разрезки полотна на куски определенной длины, сортировки и упаковки.

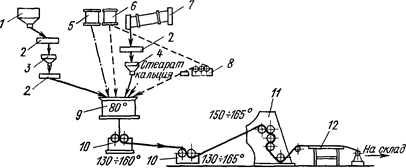

Рис.4. Технологическая схема производства поливинилхлоридного линолеума вальцево-каландровым способом:
