Предварительное напряжение в монолитных и сборно-монолитных конструкциях выполняется на затвердевший бетон.

По способу укладки напрягаемой арматуры различают линейный и непрерывный способы. При линейном способе в напрягаемых конструкциях при их бетонировании оставляют каналы. По приобретению бетоном заданной прочности, в каналы укладывают арматуру и производят ее натяжение с передачей усилий на бетон конструкции. Линейный способ применяют при изготовлении балок, колонн, рам, труб, силосов и т.д.

Непрерывный способ предусматривает навивку с заданным напряжением бесконечной арматурной проволоки по контуру забетонированной конструкции. Способ применяют для предварительного напряжения стенок цилиндрических резервуаров, газгольдеров, отстойников и др.

При натяжении арматуры на бетон конструкции необходимо соблюдать следующие условия:

- прочность бетона конструкции и стыков должна быть не ниже установленной проектом, что должно подтверждаться результатами испытания контрольных образцов;

- фактические размеры конструкции должны соответствовать проектным;

- в бетоне конструкции должны отсутствовать раковины, трещины и другие дефекты, ослабляющие несущую способность;

- обжимаемая конструкция должна опираться в местах, указанных в проекте, а опорные узлы – иметь свободу перемещения;

- в местах установки анкеров и домкратов поверхность бетона должна быть ровной и перпендикулярной направлению арматуры, анкеры и домкраты при установке необходимо центрировать по оси арматуры с сохранением этого положения в период натяжения;

- натянутая арматура должна быть заинъецирована, обетонирована или покрыта антикоррозионными составами, предусмотренными проектом, в сроки, исключающие ее коррозию.

В конструкциях с длиной прямолинейного канала менее 18 м, натяжение арматуры производят с одной стороны. Вначале арматуру натягивают с усилием равным 0,1 от проектного усилия, при котором происходит выпрямление и плотное прилегание к поверхности бетона элементов напряжения. Усилие, равное 0,1 от расчетного, принимают за ноль отсчета при дальнейшем контроле натяжения по манометру и деформациям.

При длине прямолинейных каналов более 18 м и криволинейных каналах, арматуру натягивают с двух сторон конструкции.

Инъецирование каналов производят раствором не ниже М 300 на цементе марок М 400, М 500 и промытом песке. К инъецированию каналов приступают сразу после натяжения арматуры и ведут непрерывно под давлением от 0,1 МПа до 0,4 МПа. Прекращают нагнетание после того, как раствор начнет вытекать с другой стороны канала.

При бесканальном напряжении арматуры ее покрывают антикоррозийным составом, а затем фторопластом (тефлоном), имеющим почти нулевой коэффициент трения. При натяжении канат относительно легко скользит в теле бетона.

Армирование подошвы столбчатых фундаментов

Армирование подошвы столбчатых фундаментов производят сварными, стальными, унифицированными сетками. Сетки изготавливают в арматурных цехах.

Рис. 2.2. Армирование подошвы фундаментов

Рис. 2.3. Образование защитного слоя бетона

Толщина защитного слоя бетона в фундаментах должна быть не менее 70 мм при отсутствии бетонной подготовки и не менее 35 мм при наличии бетонной подготовки. Для бетонной подготовки используют бетон класса В 5, для фундамента – В 12,5 (марка М 150, М 200

Армирование колонн

Армирование колонн осуществляют арматурными пространственными и плоскими каркасами, отдельными стержнями.

Арматурные каркасы массой более 100 кг подают и устанавливают в проектное положение с помощью крана. Строповку каркасов производят полуавтоматическими стропами.

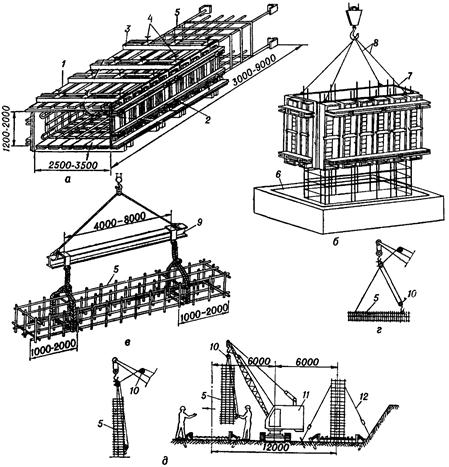

Рис. 2.4. Схемы монтажа арматурно-опалубочных и арматурных блоков:

а – общий вид арматурно-опалубочного блока подколонника; б – монтаж данного блока; в – монтаж арматурного блока ленточного фундамента; г, д – то же, колонны; 1 – щиты опалубки; 2, 3 – схватки; 4 – крепёжные болты; 5 – блок арматуры; 6 – стакан фундамента; 7 – арматурно-опалубочный блок; 8 – стропы; 9 – траверса; 10 – полуавтоматический строп; 11 – гусеничный кран

Каркасы колонн небольшой массы устанавливают вручную в короб опалубки, открытый с одной стороны. Стержни каркаса прихватывают электросваркой с выпуском арматуры. После освобождения крюка крана производят проектное крепление стержней к выпускам или закладным деталям.

При армировании плоскими каркасами, их соединяют сваркой на месте монтажа в пространственные.

Если арматуру колонн вяжут на месте из отдельных стержней, то при этом выправляют выпуски арматуры нижележащих конструкций, привязывают к ним вертикальные стержни и раскрепляют их хомутами. Стержни между собой и хомутами крепят вязальной проволокой.

Армирование балок, прогонов, ригелей

Армирование балок, прогонов, ригелей осуществляют объемными и плоскими каркасами. Тяжелые каркасы поднимают и устанавливают с помощью кранов, легкие – вручную. Концы каркасов заводят за выпуски арматуры колонн и крепят к ним. Плоские сварные каркасы поочередно опускают в опалубку и закрепляют в нужном положении, сваривая поперечные стержни.

Армирование плит перекрытия, покрытия

Армирование плит перекрытия, покрытия выполняют после установки арматурных каркасов балок и ригелей. Армирование плит заключается в раскатке по опалубке рулонных сеток, которые закрепляют в проектном положении по разметке, сделанной на опалубке. При двойном армировании плит, фиксацию положения верхних сеток производят петлями из арматурной стали.

Рис. 2.5. Схема фиксации положения верхних сеток и обеспечения толщины защитного слоя

Армирование перекрытий, покрытий профилированной листовой сталью

Применение профилированного металлического настила:

- совмещает функции несъемной опалубки и рабочей арматуры;

- позволяет исключить такие трудоемкие процессы, как устройство и демонтаж опалубки;

- снизить расход металла на арматуру;

- улучшить эстетическое восприятие конструкций.

Рис. 2.6. Пример выполнения несъемной опалубки:

1 – монолитная бетонная плита; 2 – профилированный стальной настил; 3 – гнутые пластинчатые анкера; 4 – точечная сварка

Применение настила позволяет снизить трудоемкость работ на 0,24 чел.-ч./м2.
