1 Устройство опалубки

Опалубка – это форма, в которую на строительной площадке укладывают арматуру и бетонную смесь.

Опалубка должна быть прочной, жесткой, устойчивой, сохранять заданную проектную форму и размеры. Конструкция опалубки должна обеспечивать быструю ее сборку и разборку, а принятый вариант наиболее экономичным по сравнению с другими.

По признаку повторности применения различают опалубку инвентарную, т.е. многократно используемую и стационарную – используемую только для одного сооружения или конструкции. Одним из путей снижения стоимости опалубочных работ является ее многократное использование.

Деревянная дощатая опалубка имеет 10-кратную оборачиваемость, из водостойкой фанеры – 25-кратную, металлическая – 100- и 300-кратную, но имеет высокую первоначальную стоимость.

По материалу опалубки различают: дощатые, из водостойкой фанеры, металлические, из синтетических материалов и комбинированные.

По методу производства работ опалубка бывает:

- разборно-переставная;

- объемно-переставная;

- скользящая;

- подъемно-переставная;

- катучая;

- опалубка-облицовка.

Разборно-переставную опалубку, наиболее распространенную по сравнению с другими опалубками, применяют при возведении фундаментов, стен, колонн, балок, плит перекрытий и покрытий. Опалубка применяется мелкощитовая, крупнощитовая и блочная.

Мелкощитовая опалубка состоит из нескольких типов щитов: плоских, г-образных или криволинейных. Размеры щитов кратны модулю 100 мм по высоте (ширине) и 300 мм по длине.

Площадь щитов составляет до 2,0 м2, состоит из набора элементов крепления и поддерживающих устройств, масса элементов такой опалубки не превышает 50 кг. Сборка и разборка опалубки производится вручную.

С целью механизации опалубочных работ и снижения их трудоемкости, мелкощитовую опалубку можно предварительно собрать в крупноразмерные опалубочные панели или блоки, которые устанавливают и снимают краном.

В мелкощитовой опалубке можно собирать формы практически для любых бетонных и железобетонных конструкций. Универсальность опалубки достигается возможностью соединения щитов по любым граням.

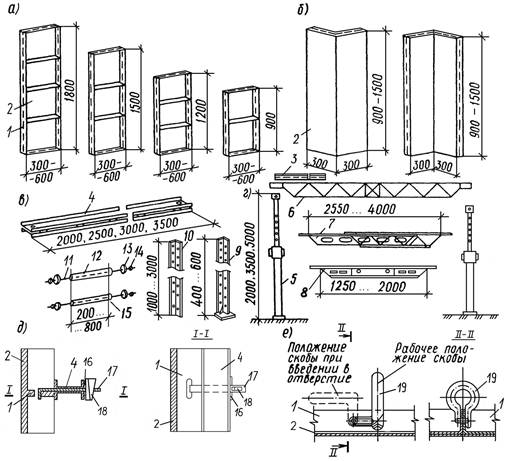

Рис. 1.1. Мелкощитовая разборно-переставная опалубка:

а – плоские щиты; б – угловые щиты; в – элементы крепления; г – поддерживающие устройства; д – узел крепления щитов к схватке; е – узел соединения щитов; 1 – каркас щита; 2 – палуба щита; 3 – щит опалубки перекрытия в рабочем положении; 4 – схватка; 5 – телескопическая стойка; 6 – фермочка-прогон; 7, 8 – раздвижные прогоны; 9 – монтажный уголок; 10 – стойка угловая; 11 – тяги; 12 – конусная распорка; 13 – шайба; 14 – гайка; 15 – трубчатая распорка; 16 – накладка; 17 – крюк; 18 – клин; 19 – пружинная скоба

Для снижения трудоемкости работ мелкощитовую опалубку укрупняют и в проектное положение устанавливают с помощью крана.

Для возведения монолитных стен бескаркасных гражданских зданий применяют крупнощитовые опалубки «Гражданстроя», «Монолитстроя» и др.

Опалубка «Гражданстроя» состоит из щитов, элементов крепления, поддерживающих и вспомогательных устройств. Щиты опалубки имеют ширину 0,9; 1,2; 1,5 и 1,8 м, высоту – 2,56; 2,76 и 3,06 м. Их изготавливают с каркасом из гнутых профилей и палубы из листового железа.

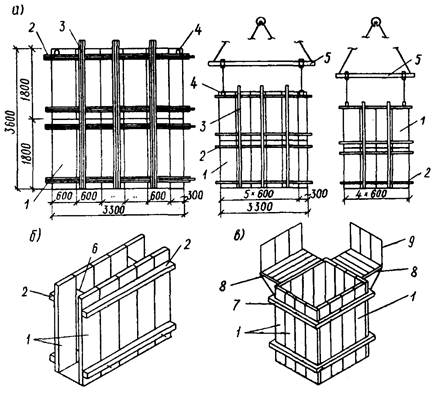

Рис. 1.2. Схемы укрупнительной сборки мелкощитовых опалубок:

а – в крупнопанельные опалубочные панели; б, в – в пространственные блоки; 1 – щит; 2 – прогон-схватка горизонтальный; 3 – то же, вертикальный; 4 – монтажная петля; 5 – монтажная траверса; 6 – тяж-распорка; 7 – хомут; 8 – подмости; 9 – ограждение

В промышленном строительстве при массовом возведении столбчатых ступенчатых фундаментов применяют различные блок-формы, которые выполняют жесткой конструкции. Поверхности (плоскости), соприкасающиеся с бетоном, выполняют с конусностью, для облегчения снятия формы. Для отрыва форм от бетона применяют также домкраты.

При установке и закреплении в блочной опалубке арматурных каркасов получают арматурно-опалубочные блоки.

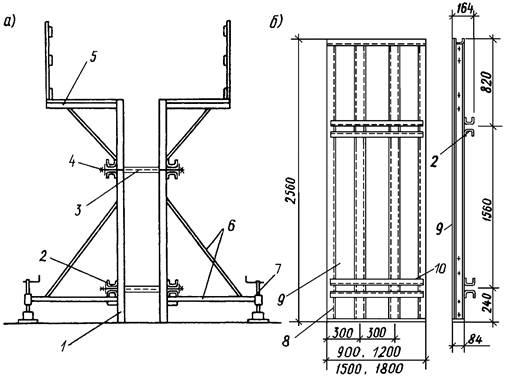

Рис. 1.3. Схема крупнощитовой опалубки:

а – общий вид (фрагмент опалубки стены); б – опалубочный щит; 1 – щит; 2, 10 – прогон щита; 3 – тяж-распорка; 4 – гайка; 5 – подмости; 6 – подкос; 7 – домкрат; 8 – ребро щита; 9 – палуба щита

Рис.1.4. Блочная опалубка:

а – универсальный (переналаживаемый) опалубочный блок; б – блок-форма; 1 – несущие фермы; 2 – схватки; 3 – рабочая площадка; 4 – щиты; 5 – расчалка; 6 – монтажные петли; 7 - форма подколонника; 8 – кронштейн для упора домкратов; 9 – форма ступени

Устройство опалубки ленточных фундаментов

При устройстве ленточных фундаментов, инвентарные щиты между собой соединяют болтами, пружинными скобами, штифтами. Щиты крепят к инвентарным стойкам с помощью натяжных крюков. Схватки противолежащих панелей скрепляют между собой тяжами с винтовыми или клиновыми замками. Схватки служат для восприятия бокового давления от бетонной смеси. Необходимую толщину стены фиксируют тяж-распорками или временными распорками.

Устройство опалубки столбчатых ступенчатых фундаментов

Опалубку столбчатых ступенчатых фундаментов монтируют укрупненными блоками. Разборно-переставные блоки собирают из щитов, угловых элементов и схваток. Сборку блоков производят в следующей последовательности:

- щиты опалубки укрупняют в панели. Для этого раскладывают щиты рабочими плоскостями вниз согласно схеме сборки и соединяют их между собой болтами, пружинными скобами;

- затем на панели устанавливают схватки, к которым крепят щиты опалубки натяжными крюками. При необходимости, ставят связи жесткости, и крепят их болтами Ø 24 мм;
