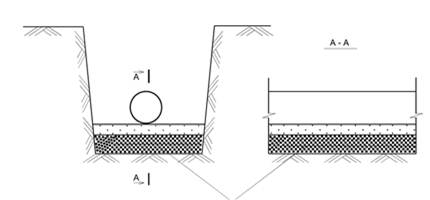

Засыпается и уплотняется до такой же плотности, что и грунт основания
Засыпка траншеи может осуществляться вынутым из нее грунтом при условии, что размер самых крупных валунов в нем не превышает 300 мм. Размер камней, однако, не должен превышать 60 мм там, где слой защитной обсыпки трубы менее 0,3 м до ее верха.
Глава 2. Калькуляция затрат труда и машинного времени
Дано:
Глубина заложения -1,3 м
Длина трубопровода – 5200 м
Диаметр труб – 140, 160 мм
Таблица 1 Ведомость объемов работ
|
№ |
Наименование работ |
Ед. изм. |
Количество |
|
1 |
Работы подготовительного периода |
м³ |
5925 |
|
2 |
Разработка грунта экскаватором, емкость ковша 0,65 м³, группа грунтов 1 |
м³ |
11510 |
|
3 |
Разработка грунта вручную |
м³ |
1285 |
|
4 |
Укладка трубопровода |
км |
5,2 |
|
5 |
Промывка и дезинфекция трубопроводов |
км |
5,2 |
|
6 |
Засыпка котлована бульдозером при перемещении грунта до 5м, гр. грунтов 1 |
м³ |
12795 |
|
7 |
Неучтенные работы | ||
|
8 |
Благоустройство территории | ||
|
9 |
Сдача объекта в эксплуатацию |
Расчет объемов работ:
1. S1=5202,6*4,1=21330,7 м2
S2=5202*3,5=18207 м2
м2
2. S1=18207 м2
S2=5200,3*1,8=9360,54 м2
м2
3. S1=5200,3*1,8=9360,54 м2
S2=5200*1,5=7800 м2
м2
4. V6=V2+V3
V6=11509,66+1285,26=12794,92 м2
Таблица 2 Расчет трудоемкости
|
№ № |
Наименование работ |
Ед.из |
Норм.время |
Трудоемкость |
Требуемые машины | ||
|
Раб(ч/ч) |
Маш(м/ч) |
Раб(ч/дн) |
Маш(м/дн) | ||||
|
1 |
Работы подготовительного периода |
1000м³ |
15,5 |
11,5 |
Бульдозер Д-271 | ||
|
2 |
Разработка грунта экскаватором, емкость ковша 0,65 м³, группа грунтов 1 |
1000м³ |
26,01 |
37,42 |
Экскаватор ЭО-4112 | ||
|
3 |
Разработка грунта вручную |
10м³ |
11,95 |
191,9 | |||
|
4 |
Укладка трубопровода |
1км |
360,88 |
234,572 |
47,35 |
30,78 |
Кран КС-1502 |
|
5 |
Промывка и дезинфекция трубопроводов |
1км |
78,44 |
50,986 | |||
|
6 |
Засыпка котлована бульдозером при перемещении грунта до 5м, гр. грунтов 1 |
1000м³ |
15,5 |
24,79 |
Бульдозер Д-271 | ||
|
7 |
Неучтенные работы | ||||||
|
8 |
Благоустройство территории | ||||||
|
9 |
Сдача объекта в эксплуатацию | ||||||
Расчет трудоемкости:
1.
2.
3.
4.
