Административное здание УФК запроектировано коридорного типа. Торцевое остекление левого крыла, просторный световой холл правого и остекленный лифтовый холл обеспечивают нормативное освещение и проветривание всех помещений.

На каждом этаже в торцах коридора запроектированы санузлы и кладовые уборочного инвентаря.

Вертикально все этажи связаны двумя лестницами и тремя лифтами с просторным остекленным лифтовым холлом.

Наружная отделка:

Северный, восточный и южный фасады здания со 2-го этажа – вентилируемые с отделочным покрытием из гранитокерамики. Западный фасад со стороны ул. Карасунской запроектирован из стекла, глухие фрагменты фасада – вентилируемая конструкция с отделочным покрытием из гранитокерамики. В качестве утеплителя фасадов предусмотрен эффективный плитный утеплитель "Rockwool" толщ. 100 мм.

Стены 1-го этажа из антивандальных соображений запроектированы кирпичные колодцевой кладки толщ. 380 мм и фрагментарно монолитные толщ. 200 мм с отделкой гранитокерамикой на растворе по сетке (для монолитных стен по утеплителю).

Окна, двери, витражи – стеклопакет в алюминиевом переплете.

1.4 Конструктивны решения

Здание представляет собой восьмиэтажный объем с техническим этажом размером 47х13 м.

Конструктивная схема здания рамно-связевый безригельный каркас.

Наружные стены кирпичные, опираются на перекрытия поэтажно. Колонны – монолитные железобетонные. Плиты перекрытий монолитные железобетонные толщиной 200 мм. По оси "8" предусматривается антисейсмический шов, разделяющий здание на две блок-секции.

Площадка проектируемого здания характеризуется следующими климатическими и инженерно-геологическими условиями:

- район строительства относится по СНиП 2.01.01-82 к климатическому району III5;

- расчетная температура наиболее холодной пятидневки – минус 190С;

- нормативная глубина промерзания – 0,8 м;

- нормативная снеговая нагрузка – 0,5 кПа (50 кгс/м2);

- нормативная ветровая нагрузка – 0,48 кПа (48 кгс/м2);

- сейсмичность района строительства – 7 баллов;

- сейсмичность площадки строительства – 7 баллов.

В геологическом строении площадка представлена следующими грунтами:

насыпные грунты с поверхности от 1,5 до 4,5 м подстилаются суглинками просадочными, высокопористыми мощностью слоя 1,5 – 1,6 м. ниже залегают глины буровато-серые и пески средней крупности.

Подземные воды вскрыты на глубине 3,2 м.

Фундаменты здания запроектированы:

- в осях 1-8 – буроинъекционные сваи d = 250 мм, L = 15 м с монолитным железобетонным ростверком;

- в осях 9-16 – монолитная железобетонная плита.

2. Выбор приспособлений и вспомогательного оборудования

Строповка конструкций должна производиться так, чтобы при подъёме они находились в положении, близком к проектному (колонны - в вертикальном; плиты – в горизонтальном и т.д.).

Число ветвей стропа принимают в зависимости от вида и массы поднимаемого элемента. При этом учитывают, что углы между ветвью и вертикалью не более 45°.

Для уменьшения высоты строповки и сжимающего усилия в конструкциях для их подъёма применяют траверсы.

3. Сборка опалубки

3.1 Плита перекрытия:

- установить рамные стойки с крестовыми головками и стойки с треногами с шагом 1,0м+1,4м, начиная от середины секции к краям нижележащего этажа;

- с лестниц стремянок уложить на ребро доски (размером 40x180x6000) -по 2шт. в головки стоек, закрепив их брусками в крестовых головках;

- поперек балок сверх уложить деревянные брусья (размером 75x510x6000) -по 2шт. с шагом 1,0м; в зоне шириной 6,0м по всему периметру плиты перекрытия вместо данных брусьев укладывать составной брус (см. ППР № 488-ПР. черт 488-ПР-02 лист 3);

- на брусья уложить листы финской фанеры;

- по периметру секции здания установить щиты опалубки, закрепив их подкосами; -стыки и углы в опалубке заклеивают клейкой лентой;

-после приема бетона на плиту перекрытия установку каркасов и опалубки колонн и стен следующего этажа производить без разбора нижележащей опалубки плиты перекрытия. При этом запрещается использовать плиту перекрытия под складирование армокаркасов, опалубки и др. объемных строительных материалов, а монтаж армо-каркасов и опалубки колонн и стен вести «адресно» в соответствии с проектным местом установки по проекту;

-заливку бетона на следующее перекрытие производить не менее чем через 10 дней (при среднесуточной температуре выше 15°С) от момента приема бетона на нижележащей плите перекрытия;

-разборка опалубки плиты перекрытия нижележащего этажа допускается при наборе прочности этим бетоном не менее 70% от проектной.

-в обратном порядке установке элементов конструкции опалубки демонтируют ее;

-монтажным ломиком путем подъема угловых элементов отрывают от бетона щиты опалубки;

-устанавливают демонтированные щиты на площадку очистки и смазки;

-очищают и смазывают щиты и листы опалубки;

-приводят опалубку в рабочее положение для повторной установки.

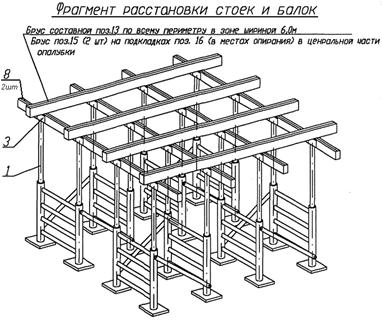

2 Рисунок опалубки перекрытия

СПЕЦИФИКАЦИЯ ЭЛЕМЕНТОВ ОПАЛУБКИ ПЕРЕКРЫТИЯ НА ОДИН ЭТАЖ СЕКЦИИ
