=2280+1089,31+105,56+97,74+90,5+138,26+128,02+118,53+109,75+101,62+94,1+87,13+80,67+74,7+69,16+64,04+59,3+54,9+50,84+47,07+43,59+40,36+37,37+34,6+32,04+29,66+27,47=5186,28 тыс.руб.

Вывод: экономически целесообразным является строительство ГРС в одну очередь.

Определение оптимальной мощности и радиуса действия газорегуляторного пункта.

С увеличением радиуса действия ГРП (с уменьшением количества ГРП в жилом массиве) снижаются приведенные затраты по самим ГРП, а так же по распределительным сетям высокого давления. Вместе с тем возрастают затраты в распределительной сети низкого давления за счет увеличения их среднего диаметра. Под радиусом действия ГРП R подразумевают расстояние по прямой от ГРП до точки встречи потоков газа на границе между соседними ГРП. Выявим связь между радиусом действия ГРП R и радиусом действия газопровода Rr. Рассмотрим два варианта размещения ГРП на газоснабжаемой территории: шахматный и коридорный.

В качестве расчетной модели газоснабжаемой территории примем жилой массив с квадратной конфигурацией, с квадратными кварталами и кольцевыми сетями низкого давления.

— - газопровод низкого давления

→ - радиус действия ГРП

● - ГРП

---→ - радиус действия газопровода Rr.

- граница газоснабжаемой территории.

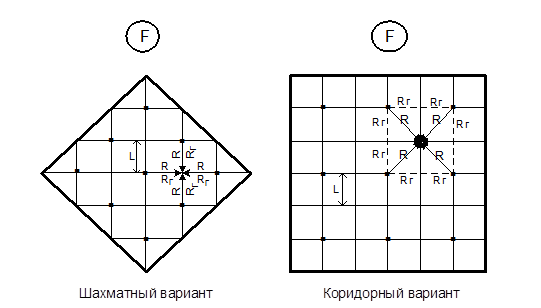

Рис. 2. Схемы размещения ГРС на территории населенного пункта.

Rr=R Rr=R

Rr=L*R L=1/ L=1,3.

Выявим связь между радиусом действия ГРП R, их количеством n и площадью газоснабжаемых территорий F.

R= L , (2.3.1)

L=½. (2.3.2)

Подставим (2.3.2) в (2.3.1).

, (2.3.3)

. (2.3.4)

Капитальные вложения в ГРП определяются по формуле:

Кгпр = К' · n (2.3.5)

или с учетом (2.3.4)

Кгпр = К'гпр, (2.3.6)

где К'гпр – удельные капитальные вложения в один ГРП, руб.

Затраты по эксплуатации ГРП могут быть выражены в виде годовых отчислений от капитальных вложений.

Игрп=φ·Кгрп (2.3.7)

Приведенные затраты в газорегуляторные пункты с учетом (2.3.6) и (2.3.7) определяются функцией:

Згпр = Ен· Кгпр + Игпр = (Ен + φ) К'гпр (2.3.8)

Определим расчетные затраты в сети низкого давления. Полагаем, что газопроводы работают в режиме гладких труб.

d=a·Q(, (2.3.9)

где d – диаметр газопровода, см;

а – коэффициент пропорциональности, зависящий от состава газа;

Q – расход газа по трубопроводу, м³/ч;

L – длина газопровода, м;

ΔΡ – потеря давления в газопроводе, Па.

Введем подстановку: d = dср; L = Rr = α·R; Q = Qср; ΔΡ = ΔΡн.

получим для среднего диаметра распределительных газопроводов низкого давления

dср= a·Qср, (2.3.10)

где ΔΡн – нормативный перепад давлений в уличных распределительных сетях, Па.

Полагаем, что газопроводы несут только путевую нагрузку, можно записать для среднего расхода газа:

Qср=0,55·q· Rr=0,55·q· R·α , (2.3.11)

где q – удельный путевой расход газа, м3/(ч м).

Численные значения указанного параметра определяются по формуле

, (2.3.12)

где ∑Q – максимальный часовой расход газа жилым массивом;

- суммарная протяженность уличных газопроводов низкого давления.

Подставив (2.3.11) в (2.3.10) и преобразуя полученное выражение, имеем

(2.3.13)

Удельные капитальные вложения в 1 м газопровода определяются по формуле:

К'н/д=а+в·d , (2.3.14)

где а,в – стоимостные параметры 1 м газопровода, руб/м;

d – диаметр газопровода, см.

Для подземных газопроводов низкого давления допускается применение упрощенной зависимости:

К'н/д ≈в·d (2.3.15)

Общие капитальные вложения в сети низкого давления:

Кн/д= К'н/д (2.3.16)

Расходы на эксплуатацию одного м подземного газопровода низкого давления определяются по формуле:

И'н/д= 0,033К'н/д+0,2 (2.3.17)

Суммарные расходы на эксплуатацию сетей низкого давления:

Ин/д= И'н/д· (2.3.18)

Или с учетом (2.3.13) и (2.3.15)

(2.3.19)

Приведенные затраты в сети низкого давления

Зн/д = Ен· Кн/д + Ин/д =f(R) (2.3.20)

Определим затраты в сети высокого (среднего) давления. Изменение радиуса действия ГРП мало сказывается но общей конфигурации сети высокого (среднего) давления. В основном изменяется количество и протяженность ответвлений от ГРП к потребителю.

Суммарная протяженность ответвлений определяется количеством ГРП и их радиусом по формуле

(2.3.21)

Капитальные вложения в сети среднего давления:

(2.3.22)

или с учетом (2.3.15)

, (2.3.23)

где dср – средний диаметр ответвлений, см.

Подставив в уравнение (2.3.23) уравнения (2.3.21) и (2.3.4) получим

(2.3.24)

Расходы по эксплуатации одного м газопровода среднего, высокого давления :

И'с/д=0,033Кс/д+0,5 (2.3.25)

Переменная часть эксплуатационных затрат по сетям высокого (среднего) давления

Ис/д = И'с/д (2.3.26)

или с учетом (2.3.15), (2.3.21) и (2.3.4)

(2.3.27)

Переменная часть приведенных затрат по сетям высокого (среднего) давления
