Стальной каркас промышленного зданияРефераты >> Строительство >> Стальной каркас промышленного здания
Содержание
Исходные данные для проектирования
1 Расчет стропильной фермы
1.1 Построение геометрической схемы фермы
1.2 Сбор нагрузок на ферму
1.2.1 Постоянная нагрузка
1.2.2 Снеговая нагрузка
1.3 Определение расчетных усилий в элементах фермы
1.3.1 Построение диаграмм от постоянной нагрузки и от снеговой нагрузки на половине пролета
1.3.2 Определение расчетных усилий в элементах фермы
1.4 Подбор сечений элементов фермы
1.4.1 Подбор сечения элементов верхнего пояса
1.4.2 Подбор сечения элементов нижнего пояса
1.4.3 Подбор сечения элементов раскосов
1.4.4 Подбор сечения элементов стоек
1.4.5 Составление таблицы подбора сечений для элементов фермы
1.5 Расчет узлов фермы
1.5.1 Расчет К-образного верхнего узла фермы
1.5.2 Расчет Т-образного верхнего узла фермы
1.5.3 Расчет опорного узла фермы
1.5.4 Расчет укрупнительного узла фермы
2 Расчет поперечной рамы
2.1 Компоновка поперечной рамы
2.2 Сбор нагрузок на поперечную раму
2.2.1 Постоянная нагрузка
2.2.2 Снеговая нагрузка
2.2.3 Ветровая нагрузка
2.2.4 Крановая нагрузка
3 Расчет ступенчатой колонны
3.1 Статический расчет рамы выполнен с помощью программы “METAL”
3.2 Назначение расчетных длин участков ступенчатой колонны
3.3 Расчет верхней части ступенчатой колонны
3.4 Подбор сечения и конструирование узлов нижней части колонны
3.4.1 Определение усилий в ветвях колонны
3.4.2 Подбор сечения подкрановой ветви колонны
3.4.3 Подбор сечения шатровой ветви колонны
3.4.4 Подбор сечения раскосов соединительной решетки
3.5 Конструирование и расчет узла сопряжения верхней части колонны с нижней (подкрановой траверсы)
3.6 Расчет и конструирование базы подкрановой ветви
3.7 Расчет анкерных болтов базы подкрановой ветви
3.8 Расчет анкерной плитки
3.9 Проверка сечения траверсы на изгиб и срез от действия силы приходящейся на один анкерный болт
4 Подбор сечений элементов связевой системы
Список использованных источников
Исходные данные для проектирования
1. |
Пролет L, м |
36,0 |
2. |
Длина здания , м |
204,0 |
3. |
Шаг рам В, м |
6,0 |
4. |
Отметка головки кранового рельса , м |
9,6 |
5. |
Грузоподъемность крана Q, кН |
500 |
6. |
Режим работы крана |
4К |
7. |
Тепловой режим здания |
Н/О |
8. |
Район строительства |
г. Казань |
9. |
Высота фермы на опоре , м |
3,15 |
10. |
Уклон верхнего пояса ферм |
0,015 |
11. |
Сечение элементов ферм: | |
пояса |
| |
решетка |
| |
12. |
Ветровая нагрузка II, |
0,3 |
13. |
Снеговая нагрузка IV, |
2,4 |
14. |
Температура наиболее холодной пятидневки |
-32 |
1 Расчет стропильной фермы
1.1 Построение геометрической схемы фермы
Пролет фермы .

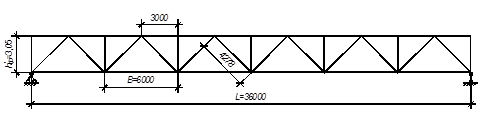

Рисунок 1 – Геометрическая схема фермы
.
1.2 Сбор нагрузок на ферму
1.2.1 Постоянная нагрузка
Таблица 1 – Сбор постоянной нагрузки
№ |
Наименование нагрузки |
, кПа |
|
, кПа |
1. |
Защитный слой |
0,3 |
1,3 |
0,39 |
2. |
Гидроизоляционный четырехслойный ковер |
0,2 |
1,3 |
0,26 |
3. |
Железобетонная ребристая плита (3х6) |
1,6 |
1,1 |
1,76 |
4. |
Прогоны сплошные |
0,08 |
1,05 |
0,084 |
5. |
Собственный вес стропильной фермы |
0,4 |
1,05 |
0,42 |
6. |
Связи |
0,04 |
1,05 |
0,042 |
Всего: |
2,956 |
