Расчет вспомогательной балки

Нагрузки передаются на балку в местах опирания балок настила. Сосредоточенные силы определяются по грузовой площади, равной

м2

Расчетная схема вспомогательной балки

Таблица 1.3 – Сбор нагрузки на вспомогательную балку G+P

Средняя величина коэффициента .

Изгибающий момент от расчетной нагрузки при шести грузах в пролете:

Требуемый момент сопротивления при с1=1,1 в первом приближении

Требуемый момент инерции по предельному прогибу:

(При пролете балки LB=6,5 м предельный прогиб

м4

По сортаменту принимаем двутавр № 50 Б 2 ГОСТ 26020 – 83:

(IX=42390 см4; WX=1709 см3; А=102,8 см2; b=200 мм; h=49,6 см; tf=14,0 мм; tw=9,2 мм; mB=80,7 кг/м).

Площадь сечения стенки:

см2;

Площадь сечения полки:

см2.

Уточняется коэффициент с, учитывающий развитие пластических деформаций по высоте сечения балки, интерполяцией по табл. 66 СНиП II – 23 – 81* при С=1,1006

Так как при четном количестве грузов на балке имеется зона чистого изгиба, в соответствии с п.5.18 СНиП II – 23 – 81* вместо коэффициента с1 следует принимать коэффициент

c1m=0,5(1+с)=0,5(1+1,1006)=1,0503.

Уточняется нагрузка на балку:

Вес вспомогательной балки:

- нормативный:

кН;

- расчетный:

кН.

Полная нагрузка G+P с учетом данных таблицы 1.3:

- нормативная 61,871+1,588+0,668+0,7355=64,8625 кН;

- расчетная 74,246+1,667+0,701+0,772=77,386 кН.

Средняя величина коэффициента

Изгибающий момент от расчетной нагрузки при шести грузах:

Проверка прочности:

МПа < МПа.

Недонапряжение 5,092%.

Проверка касательных напряжений с учетом ослабления сечения на опоре выполняется при расчете стыка с главной балкой.

Проверка прогиба балки:

< .

Проверка проходит.

Проверка общей устойчивости балки. Сжатый пояс в направлении из плоскости изгиба балки раскрепляется балками настила, расстояние между которыми равно Ief=LH=0,929 м.

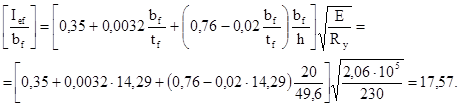

В соответствие с табл.8 СНиП II – 23 – 81* наибольшее значение отношения Ief к ширине сжатого пояса bf , при котором не требуется проверка общей устойчивости, определяется по формуле:

Так как < расчет на общую устойчивость балки выполнять не требуется.

Высота покрытия по главным балкам и расход стали по второму варианту.

Высота покрытия по главным балкам:

hП=tH+hБН+hB=6+180+496=682 мм.

Расход стали на настил, балки настила и вспомогательные балки, приходящийся на 1 м2 балочной клетки:

кг/м2

1.5. Сравнение вариантов балочной клетки

Критерием при выборе варианта принимаем расход стали. Сравнивается расход стали на 1 м2 площади балочной клетки покрытия по главным балкам:

- по первому варианту mI=108,93 кг/м2.

- по второму варианту mII=88,72 кг/м2.

Вывод: по расходу стали более экономичен второй вариант. Поэтому к дальнейшему проектированию принимаем второй вариант усложненной балочной клетки. Сопряжение вспомогательной и главной балок может быть поэтажное или в пониженном уровне. Тип сопряжения определится после расчета высоты главной балки.

2.1. Проектирование составной сварной главной балки

Разрезная главная балка загружена сосредоточенными нагрузками. Нагрузки на балку передаются в местах опирания на нее вспомогательных балок. Сосредоточенные силы (G – от постоянной нагрузки и P от временной) подсчитываются по грузовой площади, равной произведению пролетов вспомогательной балки и балки настила:

Расчетная схема главной балки

Таблица 2.1. – Сбор нагрузки на главную балку G+P
