Вид красителя, его количество зависит от цвета крошки и заданного рисунка пола. Чтобы получить пол с однородными цветовыми оттенками надо приготовить сухие смеси каждого цвета в объеме, требуемом на одну комнату. При смене цвета смеситель надо тщательно очищать.

Рис.1. Устройство мозаичного пола с жилками

1 - стяжка; 2 - жилки; 3 - мозаичный раствор

Вручную раствор готовят на бойке (в ящике). Смесь перемешивают в сухом виде, добиваясь равномерного распределения по массе крупной крошки. Воду доливают постепенно, лучше из лейки, чтобы не смыть цемент с зерен крошки. Мозаичное покрытие может быть одноцветным и многоцветным. Для одноцветного пола раствор укладывают на очищенное и промытое основание по маячным рейкам, установленным через 1 .1,5 м. Рейки можно заменить газовыми трубами диаметром 25 мм. Раствор разравнивают граблями или кельмой и уплотняют виброрейкой, а также вручную катком или трамбовкой массой не менее 10 кг. Кистью удаляют цементное молоко с поверхности во избежание образования на ней цементной пленки и после проверки правилом окончательно выравнивают и заглаживают. Рейки снимают, заполняя борозды раствором до его схватывания в полосах. Пол в период твердения нужно поддерживать во влажном состоянии в течение пяти-семи дней, укрыв его полиэтиленовой пленкой.

Мозаичное многоцветное покрытие выполняют по заданному в проекте или разработанному на основе имеющихся материалов рисунку. Пол в помещении разбивают по запроектированному орнаменту на карты, отмечая мелом на основании их границы. По границам карт устанавливают на ребро прокладки (жилки) из полосок стекла, латуни, алюминия или пластмассы так, чтобы их верх был в уровне чистого пола.

Жилки закрепляют цементным раствором или втапливают в свежеуложенную стяжку под мозаичный слой. Мозаичный раствор разных цветов укладывают в соответствующие карты с уплотнением и заглаживанием, наблюдая, чтобы жилки не смещались и комочки раствора не попадали в соседнюю карту другого цвета.

Рис.2. Террацевый пол

1 - бетонная подготовка; 2 - песок 6 мм; 3 - цементная подготовка; 4 - слой цементного раствора; 5 - стеклянные рейки; 6 - террацо разных цветов

Основные технологические операции - подготовка основания пола, установка жилок, приготовление мозаичного раствора, устройство покрытия, шлифовка и полировка мозаичных покрытий. Разделительные жилки делают из стекла толщиной 3-5 мм, латуни или полимерных материалов. Верх жилок тщательно выверяют, устанавливают на отметке чистого пола. Установленные жилки закрепляют мозаичной смесью или цементно-песчаным раствором. По мере расстановки жилок ведут укладку мозаичной смеси, выравнивания и уплотнения ее по жилкам, которые используют в качестве маячных реек.

Через пять-семь дней после укладки раствор приобретает прочность, необходимую для его обработки путем шлифования. При более ранней обработке каменная крошка может вылетать из пола, оставляя раковины. При обработке поверхности сначала выполняют обдирку, затем грубое и мелкое шлифование и полирование. До обдирки пол присыпают песком и смачивают водой, после чего обрабатывают шлифовальной машиной с карборундовыми камнями, вставленными в обойму с длинной ручкой. После обдирки пол осматривают и обнаруженные раковины прошпатлевывают цементным раствором соответствующего цвета. Шлифование выполняют так же, как и обдирку, применяя абразивные камни №60 .80 и №230 .325, соответственно для грубого и мелкого шлифования. Пол песком не посыпают.

При высококачественной отделке применяют полирование. Для этого после мелкого шлифования пол лощат камнями М-28 и полируют войлочными кругами, добавляя полировочный порошок, с последующим натиранием поверхности восковой пастой.

Плюсы. Достоинством мозаичных полов являются высокие декоративные качества, высокая износостойкость, сравнимая с износостойкостью используемой в качестве заполнителя горной породы. Относительно низкая себестоимость, хорошие экологические показатели, связанные с отсутствием органических компонентов, гидрофобность при использовании специальных добавок.

Минусы. К недостаткам можно отнести относительно сложную двухэтапную технологию изготовления и необходимость выдержки свежезалитых полов для набора соответствующей прочности (28 дней).

Технические требования к качеству покрытия пола

1. Мозаичные (террацовые) полы должны иметь горизонтальную, ровную и гладкую поверхность, заданную толщину, равномерное распределение каменной крошки. Рисунок и цвет мозаичного покрытия должны соответствовать проектным.

2. Отклонения поверхности покрытия от плоскости при проверке контрольной двухметровой рейкой не должны превышать 4 мм.

3. Отклонения от заданного уклона покрытия или горизонтали не должны превышать 0,2% соответствующего размера помещения, но не более 50 мм. Наличие заданного уклона проверяется рейкой со специальным шаблоном и уровнем.

4. Прочность пола должна соответствовать проекту. Прочность мозаично-бетонного покрытия проверяют испытанием на сжатие в соответствии с ГОСТ 5802-78.

5. Выбоины, раковины, трещины, щели и неплотности примыкания отдельных участков не допускаются.

6. Жилки должны быть четкими и геометрически правильными.

Список использованных источников

1. Сулименко Л.М. Технология минеральных вяжущих материалов и изделий на их основе. – М.: Высшая школа, 2000. – 303с.

2. Михайловский В.П., Бузоверов О.С. Отделочные материалы и технология их производства. – Омск: Издательство СибАДИ. 2003. – 105с.

3. Статьи из научных изданий

Журнал "Промышленное и гражданское строительство" №8/2006 14.09.2006

4. ВСН 9-94 Инструкция по устройству полов в жилых и общественных зданиях

5. Волженский А.В. Минеральные вяжущие вещества. – М.: Стройиздат, 1973. – 405с.

Приложение №1

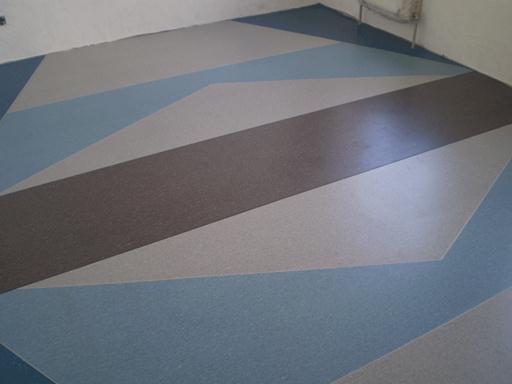

Образец террацевого пола

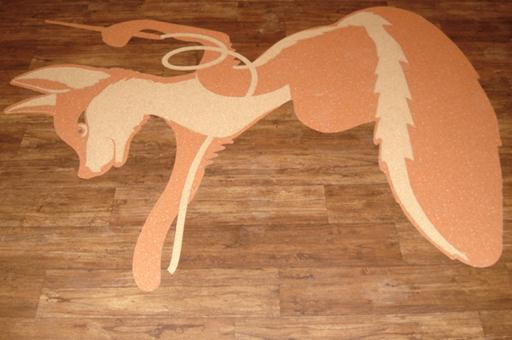

Образец террацевого пола

Приложение №2

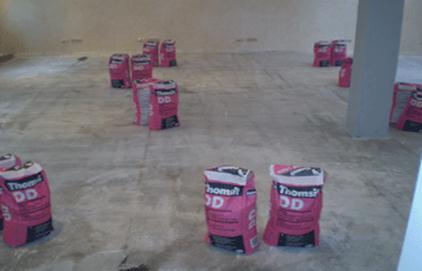

Подготовка основания для пола террацо

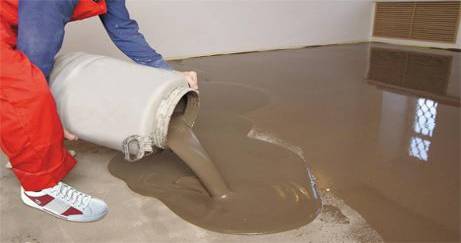

Заливка стяжки, служащей основанием пола террацо

Образец классического пола террацо
