Гидробуры.

Гидравлические буры являются идеальным дополнением к существующему парку строительной техники и монтируются практически на любую машину, имеющую гидравлический контур: экскаватор, экскаватор-погрузчик, минипогрузчик, погрузчик с бортовым поворотом, а также телескопический манипулятор. Широкий перечень моделей гидробуров (рис.10) позволяет проводить работы по бурению скважин глубиной до 20 метров и диаметром до 2 метров.

Рис.10

Технические характеристики - Гидробур AugerTorque 1200

Тип и масса базовой машины - 750кг - 1т

Крутящий момент, Нм / кгм - 1200/122

Макс. давление, бар - 185

Расход, л/мин - 15-32

Длина стандартных шнеков, мм - 900

Диаметр стандартных шнеков - 100-300

Масса гидробура, кг - 35

Длина гидробура, мм - 450

Диаметр гидробура, мм - 160

Гидробуры нашли свое применение при строительстве линий электропередач, установке ограждений, столбов, завинчивании винтовых свай, извлечения грунта для пробы, установке вертикального дренажа, колодцев и других работ.

Для правильного выбора модели гидравлического бура, необходимо учитывать:

диаметр и глубину бурения плотность породы максимальный поток и давление масла гидравлического контура базовой машины.

Траншеекопатели.

Траншеекопатели применяются в качестве навесного оборудования для минипогрузчиков и экскаваторов массой от 2 до 17 тонн.

Рис.11

Траншеекопатели (рис.11) незаменимы для прокладки (внедрения) в грунт трубопроводов, кабелей телефонной и электросвязи, водопроводных, канализационных сетей и газопроводов.

Траншеекопатель включает шнек для бокового отвода грунта в сторону, исключая обратную засыпку траншеи.

Вибропогружатели.

Вибропогружатели используются для погружения и извлечения большого количества типов свай, включая различные шпунтовые балки, трубы, бетонные сваи, деревянные столбы и т.д. В арсенале вибропогружателей имеются несколько типов моделей, включая модели стандартной частоты, высокочастотные модели, и модели с изменяемым эксцентриковым моментом.

Рис.12

Установка оборудования возможна на кран и на экскаватор. Вибропогружатель, смонтированный на кран, работает от дополнительного энергоблока или с использованием гидравлического контура буровой установки или экскаватора.

Смонтированный на экскаватор, вибропогружатель работает, используя гидравлическую систему базовой машины.

Благодаря инновационным разработкам, погружение и извлечение свай с использованием вибропогружателей происходит до 10 раз быстрее, чем с применением других методов.

Простота сборки и эксплуатации вибропогружателей экономит рабочее время. Высокая частота вибрации в сочетании с силой погружения, передаваемой от экскаватора, и тяговой силой при извлечении обеспечивает впечатляющие результаты даже в вязком грунте.

Вибропогружатели для погружения и извлечения свай работают тихо, поэтому их предпочитают строители.

Вибропогружатели для погружения и извлечения свай для экскаваторов, применяются:

для погружения и извлечения ограждений котлованов

легких шпунтовых свай

шпунтов с U - или Z-образными профилями

двутавровых балок, труб, опор и т.д.

в сочетании с трамбовочной плитой они могут использоваться для уплотнения грунта.

Они прекрасно подходят в качестве навесного оборудования для любых гидравлических экскаваторов, используемых для землеройных работ, мелких и средних строительных проектов и укрепления стенок котлованов.

Применение вибропогружателей позволяет:

сократить время работы, благодаря простоте сборки и эксплуатации

обеспечить высокую частоту вибрации в сочетании с силой погружения, передаваемой от экскаватора

обеспечить высокую тяговую силу при извлечении вязкого грунта

работать с плавно изменяемой частотой, достигающей 3000 об/мин

работать в непосредственной близости от соседних зданий сводя к минимуму резонанс и повреждения, наносимые строениям.

Преимущества вибропогружателей:

простая и быстрая замена ковша/грейфера на вибропогружатель и обратно

никаких изменений в работе экскаватора

никакого дополнительного оснащения

низкие требования к гидравлической мощности

погружение и извлечение свай одним и тем же приспособлением

адаптация к различным условиям грунта посредством регулировки частоты, центробежной силы или тяговой силы.

непосредственное соединение вибропогружателя со сваей посредством гидравлического зажима.

короткое время настройки для погружения/извлечения

поворотная шестерня на 360° для упрощения юстировки

Ковш – сортировочный.

Ковш-сортировщик (просеивающая дробилка) - запатентованное многофункциональное устройство, предназначенное для просеивания и погрузки различных материалов (земли, древесины, железобетона, кирпичей, стекла). В случае с мягкими материалами выполняет также функцию дробления.

Модельный ряд позволяет устанавливать ковши-сортировщики на экскаваторы от 16 до 50 тонн и фронтальные погрузчики от 6 до 19 тонн.

Оригинальное техническое решение гарантирует высокую эффективность производимых работ, экономит время и минимизирует затраты на техническое обслуживание.

Прочные регулируемые ножи, которые можно менять в соответствии со спецификой материала, обеспечивают высокую эффективность производимых работ.

Ковши представляют собой фактически роторные установки грохочения с поворотом сеток на 360 градусов. При вращении ковшей в одну сторону мелкая фракция (песок, грязь) сыпется под ковш. При изменении направления вращения ковша крупная фракция выбрасывается на некоторое расстояние. При этом получаются как бы два места складирования отсепарированных материалов.

Рис. 13

Лидер.

Лидер используется для погружения и извлечения различных элементов, для бурения скважин, а также в качестве подъемного устройства. Два варианта поставки телескопического лидера, - как навесное оборудование к имеющемуся экскаватору и вариант поставки в комплекте с базовой гусеничной машиной. Новейшие инновационные разработки воплощенные в самом современном оборудовании, позволят выполнять работу в самые короткие сроки с минимальными трудозатратами и с максимальным комфортом.

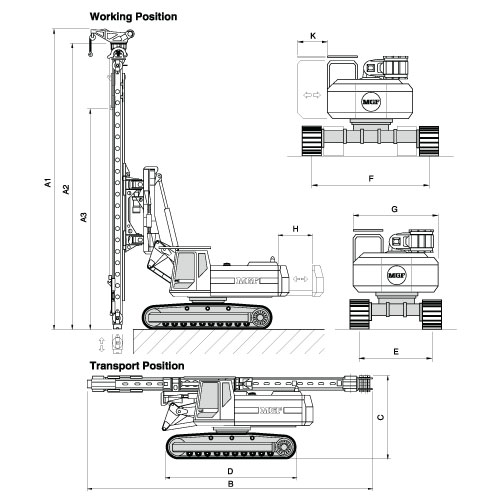

Рис.14

Технические характеристики - Телескопический лидер TM10

Эксплуатационная масса установки без канатной лебедки, кг - 26400

Масса телескопического лидера без лебедки, с регулировочным оборудованием и установленным держателем инструмента, кг - 4200

Полезная максимальная длина, мм - 10000

Высота втянутого лидера без лебедки, мм - 7200
