С помощью экскаватора, оборудованного различными типами грейферов можно выполнять разнообразные задачи:

Скрап предназначен для погрузки-разгрузки, сортировки металлического лома

Выемку грунта с глубины, копание на большие глубины эффективнее производить копающим грейфером (рис 5)

Погрузка-разгрузка труб, бревен осуществляется бревнозахватом. (рис 4)

Погрузка-разгрузка камней разных размеров (скрап, грейфер для камней).

Гидроцилиндры грейферов встроены в челюсть, что обеспечивает максимальную защиту узлов гидросистемы. Специальный кожух защищает гидравлические муфты от повреждений. Челюсти и зубья челюстей изготовлены из износостойкой стали, что увеличивает срок их эксплуатации.

Бревнозахват MW600.

Технические особенности:

1. Удобность в эксплуатации для погрузки бревен, рельс и укладки труб.

2. Прочная конструкция

3. Подвеска сменная.

4. Рабочее давление 250 кг/см2. (25МПа)

Рис.4 Рис.5

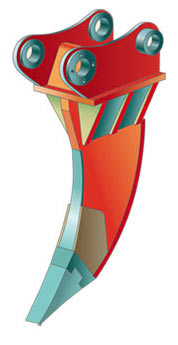

Зуб рыхлитель.

Экскаватор с рабочим оборудованием однозубого рыхлителя предназначен для разрушения мерзлых грунтов, разработки трещиноватых скальных пород, взламывания асфальтового покрытия, выемки бордюрного камня, корчевания пней.

Рыхлитель устанавливают на рукояти обратной лопаты вместо ковша.

Рис.6

Гидромолот.

Экскаватор, оснащенный гидромолотом, применяют для разрушения мерзлого грунта, рыхления скальных пород, дробления негабаритов, разрушения старых фундаментов, взламывания дорожных покрытий и т.п.

Гидравлический молот вместо ковша навешивают на экскаватор посредством кронштейна, соединенного с молотом. В корпусе молота размещен боек, совершающий возвратно-поступательное движение и наносящий удары по сменному рабочему инструменту. Боек молота через упругий шарнир крепят к штоку поршня рабочего цилиндра, расположенного в одном блоке с гидроаккумулятором и распределительным золотником. Распределительный золотник автоматически реверсирует движение поршня рабочего цилиндра по сигналам обратных связей. По принципу действия этот молот относится к ациклическим напорным системам двойного действия с позиционной гидравлической обратной связью.

Корпус гидромолота имеет обтекаемую клиновидную форму, его внешний контур является продолжением образующей инструмента, что подчеркивает его функциональное назначение, а также обеспечивает большую жесткость в направлении наибольших усилий. Форма корпуса и инструмента позволяет рыхлить скальные и мерзлые грунты за один проход на глубину, превышающую длину рабочей части инструмента, и выламывать из массива крупные куски.

Рис.7.

Эргономические показатели экскаватора, оборудованного гидромолотом, соответствуют требованиям действующих санитарных норм. Уровень звукового давления в зоне работы машины составляет 84 - 85 дБ (А), а на рабочем месте машиниста не превышает 84 дБ (А). Звуковое давление по нормируемым октавным полосам также укладывается в действующие нормы. Уровень вибрации на рабочем месте машиниста, измеренный в октавных полосах 2, 4, 8, 16, 31,5 и 63 Гц в вертикальной и горизонтальной плоскостях, значительно ниже значений, предусмотренных ГОСТ 12.1 015 - 78.

Гидроножницы.

Преимущества, заложенные в их конструктивные исполнения настолько очевидны, что можно с полной уверенностью сказать, что это наиболее важный и нужный рабочий орган гидравлического экскаватора при выполнении работ в строительстве при сносе ветхих зданий и сооружений, а также высокоэффективный в чрезвычайных ситуациях при разборке завалов разрушенных зданий взрывом или землетрясениями.

Гидроножницы в зависимости от технологии работ можно подразделить по их назначению:

Для первичной работы с бетонными и железобетонными конструкциями сносимых зданий, предназначенных для их разборки, разрыва их арматурных и сварных связей, раздробления на крупные части.

Для вторичной работы с бетонными и железобетонными конструкциями, пред - назначенных для измельчения крупных частей после первого этапа работ.

Для резки металла, т. е окончательного разделения связанных металлических элементов (арматуры, швеллеров, уголков и т.д.) на мелкие части, позволяющих их свободную погрузку в автотранспорт для вывоза с объекта.

Для окончательной резки на металлоутилизирующих предприятиях.

Конструктивно гидроножницы состоят из корпуса, к которому крепятся режуще-ломающие части, так называемые "челюсти", в свою очередь приводимые в действие двумя гидроцилиндрами или одним, в зависимости от конструктивного исполнения самих ножниц. Более мощные с точки зрения развиваемых усилий, гидроножницы выполнены с двумя гидроцилиндрами, что позволяет челюстям воздействовать на материал разрушаемой конструкции с двух сторон и значительно повысить эффективность разрушения. Современные гидроножницы оснащены механизмом поворота, который обеспечивает дополнительную степень свободы и тем самым дает возможность машинисту гидравлического экскаватора выполнять работу в труднодоступных местах рабочей зоны.

"Челюсти" гидроножниц, как правило, имеют разрушающую и режущую части, что позволяет без замены рабочего органа выполнять все необходимые операции в едином технологическом цикле.

Рис.8

Развиваемые гидроцилиндрами усилия на режуще-ломающих частях могут достигать значительных величин, до нескольких сотен тонн, а учитывая их концентрированное приложение, материал легко разрушается. Режущие элементы гидро-ножниц съемные и легко меняются в случае их затупления или поломки. Гидроножницы различных конструкций и модификаций выпускаются заводами-изготовителями многих стран Европы, Азии.

Вибротрамбовки.

Вибротрамбовки устанавливают на различные типоразмеры экскаваторов в качестве сменного навесного рабочего оборудования.

Рис.9

Вибротрамбовки (рис.9) гидравлические предназначены для проведения планировочных работ, уплотнения различных материалов и подготовки площадок под строительные работы. Наиболее эффективно вибротрамбовки используются при уплотнении траншей, песчаных и гравийных поверхностей, талых грунтов, при устройстве уклонов дорог с высоким углом наклона, а так же для повышения плотности грунта при проведении строительных работ.

Вибротрамбовки различаются по массе и площади трамбования.

Для работы вибротрамбовки необходимо наличие на экскаваторе дополнительной гидравлической линии.

В комплект вибротрамбовки входит: вибротрамбовка, рукава высокого давления (РВД) и сменная плита (адаптер) на экскаватор. Для облегчения монтажа вибротрамбовки на экскаватор рекомендуется, дополнительно оборудовать ее быстроразъемными соединениями (БРС), что позволит избежать потерь гидравлической жидкости при монтаже.
