Cодержание:

1. Задание на контрольную работу

2. Содержание

3. Способы обеспечения сохранности деревянных конструкций.

4. Усиление конструкции.

1. Характеристика используемых материалов при проведении работ по реконструкции.
2. Технология выполнения строительных работ при реконструкции с учетом требований по охране труда и Т.Б.
3. Список используемой литературы.

Вопрос №1. Способы обеспечения сохранности деревянных конструкций при эксплуатации зданий и сооружений.

В случае, когда деревянные конструкции полностью, либо частично не могут выполнять свои функции, разрабатывается проект по их усилению, с учетом целесообразности и экономичности, с целью обеспечения максимальной сохранности существующей строительной конструкции, элементов отделки и здания в целом. Учитывается возможность проведения ремонтных работ без нарушения технологического режима здания и сооружения.

Деревянные конструкции можно усиливать как в целом, так и их отдельные элементы. Выбор метода усиления полностью зависит от состояния здания, задач усиления, наличие достаточного места для расположения дополнительных элементов усиления.

Способы усиления деревянных конструкций.

По назначению:

1. временного усиления;
2. стационарного усиления.

По влиянию элементов на схему работы:

1. без изменения прежней схемы работы;
2. с изменением прежней схемы работы.

Способ усиления без изменения прежней схемы работы

Самым простым методом усиления является установка дополнительных, самостоятельно работающих конструкций. В данном случае дополнительные элементы скрыты ограждающими конструкциями, что не нарушает интерьер здания, не изменяется конструктивная схема покрытия, перекрытия. Но данный способ не является экономичным и применяется только когда необходимо сохранить первоначальный вид здания.

Когда не представляется возможным установить дополнительные элементы, то элемент, который работает с перенапряжением или содержит дефекты, приходится заменять полностью новым, из такого же материала, либо подобного, с теми же физическими характеристиками.

Вопрос №2. Обосновать конструкцию усиления. Особенности её работы.

В случаях повреждения концов стропильной конструкции или балок применяют метод протезирования с использованием пластмасс (стержневую арматуру из полиэфирного стеклопластика). Поврежденная конструкция подразделяется на III зоны:

· разрушенная древесина

· частично поврежденная древесина

· здоровая древесина.

Поврежденную конструкцию вывешивают и в поврежденной части сверлят отверстия вдоль оси элемента, или под углом, но с выходом отверстия в зону 1.

Стержни арматуры, предварительно обработанные и имеющие шероховатую поверхность для обеспечения надежного сцепления с клеем, вставляют в подготовленные отверстия и вклеивают, удалив при этом поврежденные части конструкции. Смола проникает в поры древесины и укрепляет ее, обеспечивая надежное сцепление арматуры с древесиной. Твердение смолы происходит с выделением тепла и достигает 30-70°С, поэтому работы можно производить при отрицательных температурах.

Отсутствие качественных продухов или их заделка жильцами дома ухудшает вентиляцию деревянных конструкций, приводит к интенсивному гниению прежде всего опорных частей несущих балок и черного пола. Из-за плохой термоизоляции концы балок с северной стороны здания промерзают и увлажняются конденсатом. Увлажнение конструкций перекрытий приводит к повышению деформативности балок, их гниению и снижению эксплуатационной надежности. При поражении гнилью опорных частей отдельных балок перекрытий взамен обрезанного сгнившего конца устанавливают две накладки из досок, сечение которых определяется расчетом и должно быть несколько больше, чем сечение существующей балки (рис. 5). Рис. 5. Усиление опорной части балки перекрытия: 1 — накладки; 2 — усиливаемая балка; 3 — вкладыш; 4 — соединительные элементы

При большом объеме повреждений применяют прутковые протезы, которые изготовляют заранее в мастерских. Длину протезов принимают на 10 % больше двойной длины обрезанного конца балки. Опорные части выполняют из швеллеров (№ 20 — 30 — для балок междуэтажных перекрытий, № 12 — 16 — для чердачных перекрытий).

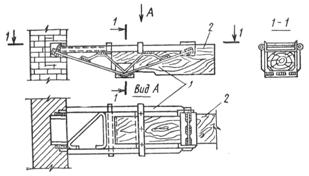

Для установки прутковых протезов под дефектные балки подводят временные опоры, разбирают деревянное перекрытие по ширине на 75 см снизу и на 1,5 м сверху от стены, спиливают поврежденный участок балки по длине примерно на 0,5 м, заводят протез в опорную нишу и скрепляют его с балкой гвоздями (рис. 6). Рис. 6. Усиление балок перекрытия прутковыми протезами: 1 - прутковый протез; 2 — усиливаемая балка Пораженную грибком древесину необходимо немедленно сжечь; новую древесину должны применять в воздушно-сухом состоянии, а также обрабатывать огнезащитными составами и антисептиками. При повышенных нагрузках на перекрытие в деревянных балках появляются продольные трещины в средней зоне. Аналогичные трещины могут возникнуть и при усушке древесины. При незначительных дефектах деревянных перекрытий их ремонт осуществляют протезированием, наращиванием сечения балок, частичной заменой черного или чистого пола. Протезирование применяют при поражении гнилью или жучками небольших участков балок, оно заключается в аккуратном вырезании дефектного участка и установкой на гвоздях (болтах) новой древесины. Места усиления должны быть соответствующим образом антисептированы.

При усилении наращиванием сечение балки увеличивается накладками расчетного сечения по всей длине или на части пролета. Усиливаемые элементы крепят к существующей балке гвоздями или болтами. При достаточной толщине перекрытия усиление деревянных балок может быть осуществлено с помощью надбалок или подбалок, которые крепят к усиливаемой балке с помощью вертикальных болтов. Усиленные концы балок междуэтажных перекрытий антисептируют и заделывают в стены наглухо, в чердачных перекрытиях балки оставляют открытыми сверху, утепляя их эффективным материалом. Элементы усиления должны быть изолированы от каменной кладки (бетона) прокладкой из толя или рубероида. При значительных дефектах деревянных балок рекомендуются преобразование их в шпренгельные фермы, в балки составного сечения или полная замена путем установки рядом с поврежденной балкой новой.

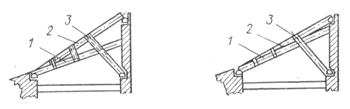

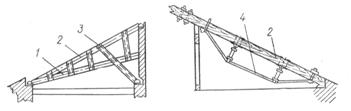

Ремонт деревянных покрытий, как правило, связан с расстройством узловых соединений (появлением трещин в местах концентрации напряжений), обнаружением продольных трещин в стропильных конструкциях из-за усушки древесины или перегрузки кровли, гниением деревянных конструкций из-за плохого проветривания, замачивания, некачественного антисептирования и т. п. Чаще всего гниению подвержены мауэрлат и участки стропильных ног, примыкающих к нему. При перегрузке кровли появляются также расслоения древесины в стропилах в местах крепления затяжки. Реконструкция кровли требуется при замене более легкого кровельного покрытия (например, кровельного железа) на более тяжелое (асбестоцементные листы). В этом случае, как правило, необходимо увеличить уклон стропил и их сечение. Усиление стропил при незначительных повреждениях гнилью осуществляют протезированием или наращиванием. При необходимости увеличения уклона устанавливают новые стропила, которые соединяют с существующими стойками и подкосами (рис. 7). При наличии средней стены увеличения несущей способности стропил можно добиться установкой дополнительных подкосов, а в случае ее отсутствия — второй по высоте затяжкой или шпренгелем. Рис. 7. Усиление деревянных стропил: 1 — усиливаемые стропила; 2 — новые стропила; 3 — подкос; 4 — шпренгель
