11,12. Устройство арматурной сетки и хомутов.

При помощи крана после установки опалубки устраивается арматурный каркас монолитной железобетонной фундаментной плиты. Сначала укладывается нижняя арматурная сетка. Между щебнем и сеткой делается зазор 4,5 см. Расстояние между верхней и нижней сетками 200 мм. Для его обеспечения в узлах сетки устанавливаются хомуты диаметром 12 мм. На 1м2 приходится 6 хомутов. Арматурная сетка, как правило, привозится в готовом виде, 4 на 2 м или сваривается на месте из отдельных стержней, или вяжется специальной проволокой.

Бетонирование монолитной железобетонной фундаментной плиты.

При бетонировании монолитной железобетонной фундаментной плиты краном для подачи бетона применяется специальная поворотная бадья с затвором вместимостью до 3 м3.

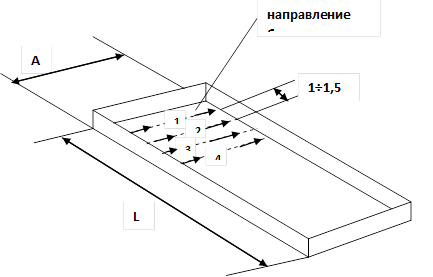

Бетонирование производится полосами шириной 1-1,5 м в одном направлении. При помощи бетононасоса и шлангов осуществляется подача бетона. Крайний срок схватывания 1,5 часа.

15. Устройство горизонтальной гидроизоляции.

Сначала поверхность обрабатывается праймером – грунтовкой для гидроизоляции. Это смесь бензина и битума. Расплавленный битум (1800С) заливается тонкой струйкой в бензин, наносится на поверхность и разравнивается. Для гидроизоляции применяется гидроизол, бризол, изол или стеклоизол. Укладывается в 1-4 слоя, в зависимости от уровня грунтовых вод. Гидроизол раскатывается поверх праймера полотнами с нахлестом не меньше 10 см. Работы производятся вручную.

16. Устройство защитной стяжки.

Бетонируется полосами шириной 1 м через одну. Применяется цементно-песчаный раствор 1:3, 1:4. Растров подается бетононасосом. Для выравнивания растворной смеси в полосах бетонирования применяются правила дюралюминиевые. Работы производятся вручную.

17. Монтаж фундаментных блоков.

Для монтажа фундаментных блоков используется тот же кран, что для бетонирования монолитной железобетонной плиты. Применяются четырехветвевые стропы.

Схема страповки фундаментов блоков

Сначала монтируются блоки первого ряда. Эти блоки тщательно привязываются к осям здания. Остальные блоки – со смещением на пол блока.

Перед монтажом стропа проверяется на возможность монтажа самого тяжелого элемента с использованием динамических нагрузок: 1. Разрыв троса. 2. Разлом крюка. 3. Разлом серьги.

Стропы присоединяются за монтажные петли. Монтажный крюк крана зацепляется за монтажную серьгу (см. рисунок плит-перекрытий). Для монтажа всех сборных элементов разрабатывается спец схема монтажа. Монтируют все сборные элементы монтажники-сборники 2-6 разряда, строповку осуществляют стропальщики 2-6 разряда. Перед монтажом на наружные грани блока наносят риски для точной привязки его к осям. Под блоки укладывается цементно-песчаный раствор, затем блок наводится, осуществляется привязка к осям и блок укладывается на раствор.

18. Монтаж плит-перекрытий.

Для монтажа плит-перекрытий используется тот же кран, что для бетонирования монолитной железобетонной фундаментной плиты. Применяются четырехветвевые стропы под размер плиты, которые также проверяются на динамическую нагрузку.

Перед монтажом плит по верхней грани всех фундаментных блоков бетонируется выравнивающий пояс от 30 до 100 мм по нивелиру. Сверху укладывается 2-3 слоя гидро

изоляции и устраивается защитная стяжка 30-50 мм. Под плиты раскладывается цементно-песчаный раствор 2см. Плита наводится на место монтажа, выравнивается с учетом необходимой опоры с двух сторон (10 см) и опускается на место монтажа. Перед монтажом все петли проверяются на предмет выдерживания. Один край плиты поднимают на 1 м – из пустот вытекает вода, (зимой вырубают лед, убирают снег) пустоты заделывают цементно-песчаным раствором М100 и только после этого плита подается на монтаж. После монтажа нескольких плит продольные стыки замоноличиваются тем же раствором, а по внешнему контуру укладывается минвата. Производится анкеровка плит между собой, и закладываются Т-образные детали в стены здания. Все элементы анкеровки привариваются к петлям плит при помощи электросварки.

19. Устройство вертикальной гидроизоляции.

Используются подмости высотой 1-2,4 м, битумно-варочное оборудование с подачей горячего битума и газовая горелка. Выполняется в 2-3 слоя с нахлестом в каждом слое 10 см. вертикальную гидроизоляцию наклеивают изолировщики 2-6 разряда, 4 человека в звене.

20. Устройство защитной стенки.

Сразу после устройства вертикальной гидроизоляции выполняется защитная стенка из красного керамического кирпича в1/2 К. Работы выполняют каменщики 2-3 разряда, 2 в звене с применением подмостей. Снаружи швы стенки затираются и покрываются праймером.

21. Обратная засыпка котлована.

Из ранее складированных кавальеров грунта производится обратная засыпка котлована в следующей последовательности:

- песок крупнозернистый 1-1,5 м;

- супесь (75% песок, 25% глина) 1-1,5 м;

- суглинок (75% глина, 25% песок) 1-1,5 м;

- глина жирная;

- растительный слой.

Засыпка производится при помощи самосвалов, а разравнивание и уплотнение каждого слоя – бульдозером. В непосредственной близости от стенки разравнивание и уплотнение грунта производится вручную землекопами при помощи пневмотрамбовок.

Раздел 4. Требования к качеству при приемке работ.

Каменные работы.

Контроль качества кладки.

При укладке кирпичей необходимо следить за правильностью образуемых поверхностей кладки, а также за горизонтальностью рядов и толщиной швов. В процессе кладки контроль осуществляют при помощи специальных приспособлений и инструментов самими каменщиками и техническим персоналом, наблюдающим за работой и принимающим ее. Для обеспечения горизонтальности кладки, прямолинейности верстовых рядов и необходимой толщины горизонтальных швов применяют порядовки, по которым натягивают причалку (шнур).

Порядовка представляет собой рейку с нанесенными на ней делениями, соответствующими высоте каждого ряда кладки. Длину порядовки обычно принимают равной высоте этажа. В практике строительства применяют разнообразные конструкции порядовок. На инвентарной порядовке, изготовленной из стального уголка, деления нанесены через каждые 77 мм, что соответствует одному ряду кирпичной кладки. На уголке устанавливают передвижной хомут, к штырям которого крепят причальный шнур, натянутый по двум смежным порядовкам. При передвижении хомута с помощью его пружинной защелки и делений, нарезанных на ребрах уголка, причалку точно устанавливают по горизонтальной отметке кирпичного ряда. Порядовку крепят к стене двумя скобами-держателями. Один конец скобы входит в вертикальный шов кладки, а другой прижимает порядовку к кладке винтовым зажимом.
