Таблица 7.1

Расход воды на наружное пожаротушение равен 25л/с, на внутреннее пожаротушение производственного корпуса – 2 струи по 2.6л/с. Противопожарный объем 250м3 хранится в резервуарах, расположенных за территорией промплощадки. Потрубный напор у пожарного крана с рукавом длиной 20м. с диаметром спрыска наконечника пожарного ствола – 13мм. составляет 21м. Потребный напор на вводе в здание – 30м.

Расчетный расход хозяйственно-фекальной канализации равен

9.191м3/сут; 6.82 м3/ч.

7.3 Электротехническая часть

7.3.1 Производственный цех

Силовое электрооборудование

Электроснабжение осуществляется от запроектированной подстанции. В качестве распределительного принят шкаф типа ПР 8000. Расчетная мощность Рр=900кВт. Распределительные сети выполняются кабелем ВВГнг, проложенным в лотке по стропильным конструкциям, в полу в стальных трубах.

Электроосвещение.

Предусматривается рабочее, аварийное и эвакуационное освещение. Используются светильники с ртутными лампами и лампами накаливания. Управление освещением осуществляется автоматическими выключателями со щитов. Групповые сети осуществляются кабелем ВВГнг, проложенным открыто, по строительным конструкциям. Заземление светильников выполняется присоединением их корпусов к специально проложенной «РЕ» жиле сети освещения.

7.3.2 Бытовой корпус

Силовое электрооборудование.

В качестве вводного устройства принят шкаф типа ВРУ 1-А-11-10 в качестве распределительного шкафа -тип ПР 8000. Расчетная мощность Рр=120кВт. Распределительные сети выполняются кабелем ВВГнг, проложенным открыто по стенам и в подшивных потолках.

Электроосвещение.

Предусматривается рабочее, аварийное и эвакуационное освещение. Используются светильники с люминесцентными лампами и лампами накаливания. Управление освещением осуществляется индивидуальными выключателями. Групповые сети осуществляются кабелем ВВГнг, проложенным как открыто, так и скрыто в слое штукатурки по стенам, в пустотах плит перекрытий, за подвесным потолком из негорючим материалов. Для уменьшения пульсации приняты светильники с электронными ПРА. Коэффициент запаса 1.4. Заземление светильников выполняется присоединением их корпусов к специально проложенной «РЕ» жиле сети освещения.

8. Расчетно-конструктивная часть

8.1 Краткая характеристика основных конструкций каркаса здания

Поперечные рамы каркаса состоят из колонн (стоек рамы) и ригелей (ферм с шарнирным сопряжением). Продольные элементы каркаса – это подкрановые конструкции, связи между колоннами и фермами, прогоны. Кроме перечисленных элементов в состав каркаса входят конструкции торцевого фахверка и продольного, площадок, лестниц и других элементов здания.

Чрезвычайно большое влияние на работу каркаса здания оказывают краны, поэтому при проектировании каркаса здания необходимо особо учитывать режим работы мостовых кранов, который зависит от назначения здания и производственного процесса в нем. Режим работы крана определяется его загруженностью в течение суток и в течение года, а также скоростью перемещения крана и тележки. Режим работы мостовых кранов – легкий (3К). Количество кранов 4шт.

Подкрановые балки. Конструкция подкрановых балок - обычный прокатный двутавр. Подкрановые балки воспринимают только вертикальные нагрузки. Для восприятия горизонтальных нагрузок от крана конструируют тормозные балки или фермы, которые с помощью стальных специальных деталей крепятся к колоннам. По торцам здания на верхних поясах подкрановых балок или ферм устанавливают концевые упоры для предотвращения непосредственного наезда крана на торец здания.

Связи – это важные элементы каркаса, обеспечивающие неизменность пространственной системы каркаса и устойчивости его сжатых элементов; восприятия и передачи на фундамент некоторых нагрузок (ветровых и горизонтальных от кранов); обеспечение совместной работы поперечных рам при местных нагрузках; создающие жесткость каркаса, необходимую для нормальных условий эксплуатации. Связи подразделяются на связи между колоннами связи между фермами. Система связи между колоннами обеспечивает во время эксплуатации и монтажа геометрическую неизменяемость каркаса и его несущую способность в продольном направлении, а также устойчивость колонн из плоскости поперечных рам. Для выполнения этих функций необходим хотя бы один жесткий вертикальный диск по длине температурного отсека и система продольных элементов, прикрепляющих колонны, не входящие в жесткий диск. В жесткие диски включены две колонны, подкрановая балка, горизонтальные распорки и решетка. Решетка чаще проектируется крестовой, элементы которой работаю на растяжение, и продольная, элементы которой работают на растяжение и сжатие. При больших шагах колонн в нижней части колонны целесообразно применять портальные связи, а в верхней – использование подстропильной фермы. При небольшой длине здания ставится вертикальная крестовая связь в одной панели посредине температурного блока (в подкрановой части колонн) и крестовые связи по краям температурного отсека (в надкрановой части колонн), что целесообразно с точки зрения монтажа и однотипности решений. Связи, устанавливаемые в пределах высоты ригелей в связевом блоке и по торцам здания – проектируются в виде самостоятельных связевых ферм. Сечение связей выполнено из уголков (так же может быть из швеллеров, прямоугольных и круглых труб).

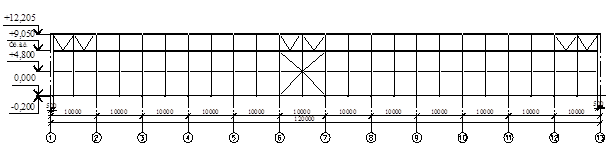

Рис. 8.1 Схема вертикальных связей между колоннами и между стойками фонаря

Система связей покрытия состоит из горизонтальных и вертикальных связей.

Горизонтальные связи располагаются в плоскостях нижнего и верхнего поясов ферм.

Рис. 8.2 Схема связей покрытия

1 – вертикальные связи по колоннам; 2 – вертикальная связь фонаря; 3 горизонтальные связи покрытия; 4 - прогоны; 5 - распорки; 6 – фермы; 7 – фермы фонаря

Горизонтальные связи могут быть поперечными и продольными. Поперечные – устраиваются для закрепления прогонов от продольных смещений, они располагаются в торцах здания – для обеспечения пространственной жёсткости покрытия. Поперечные связи закрепляют продольные, а в торцах здания они необходимы и для восприятия ветровой нагрузки, направленной на торец здания.
