· Элемент 14.

Рассчитаем прикрепление стойки имеющей сечение 2 L 56х4 и расчётное усилие 102,08Кн, конструктивная длина швов(kf = 6 мм, минимальная расчетная длина сварного шва 40мм):

– у обушка:

– у пера:

· Элемент 17.

Рассчитаем прикрепление раскоса имеющего сечение 2 L 50х6 и расчётное усилие 151,35Кн, конструктивная длина швов(kf = 6 мм, минимальная расчетная длина сварного шва 40мм):

– у обушка:

– у пера:

· Элемент 3

Конструктивную длину швов(kf = 6 мм) при расчетном усилии равном 0кН, примен по min значениям, т.е. 50мм.

Расчет фермы Ф-2.

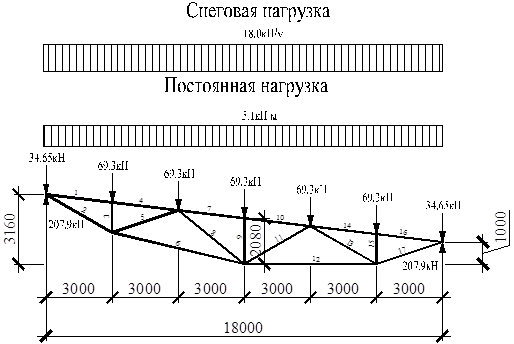

Рис. 8.8 Расчетная схема стропильной фермы Ф2

Комбинации нагрузок на ферму Ф2

Таблица 8.6

Номер

Наименование

1

постоянная +снег

Усилия и напряжения элементов при комбинации нагружений на ферму Ф2.

Таблица 8.7

Номер эл-та

Номер сечен.

Номер комб.

Усилия и напряжения



N (кН)

M (кН*м)

Q (кН)

1

1

1

-384,91

0,

0,



2

1

-384,91

0,

0,

2

1

1

440,525

0,

0,



2

1

440,525

0,

0,

3

1

1

-69,3

0,

0,



2

1

-69,3

0,

0,

4

1

1

-384,91

0,

0,



2

1

-384,91

0,

0,

5

1

1

-106,799

0,

0,



2

1

-106,799

0,

0,

6

1

1

497,217

0,

0,



2

1

497,217

0,

0,

7

1

1

-453,01

0,

0,



2

1

-453,01

0,

0,

8

1

1

-43,4452

0,

0,



2

1

-43,4452

0,

0,

9

1

1

-69,3

0,

0,



2

1

-69,3

0,

0,

10

1

1

-453,01

0,

0,



2

1

-453,01

0,

0,

11

1

1

-38,8513

0,

0,



2

1

-38,8513

0,

0,

12

1

1

483,488

0,

0,



2

1

483,488

0,

0,

13

1

1

-116,79

0,

0,



2

1

-116,79

0,

0,

14

1

1

-384,91

0,

0,



2

1

-384,91

0,

0,

15

1

1

-69,3

0,

0,



2

1

-69,3

0,

0,

16

1

1

-384,91

0,

0,



2

1

-384,91

0,

0,

17

1

1

402,841

0,

0,



2

1

402,841

0,

0,
