4. Расчетная часть

4.1 Теплотехнический расчет вертикальной ограждающей конструкции

г. Симферополь – III климатическая зона

tв = 18ºС

φв = 55%

tн = -18ºС

Теплоизолирующий слой (слой утеплителя) принимаем из минераловатных плит на базальтовой основе «PANELROCK» фирмы «ROCKWOOL»

αв = 8,7 Вт/(м2·˚C), αн = 23 Вт/(м2·˚C);

Кирпичная кладка из силикатного кирпича на цементно-песчаном растворе – λ1 = λ3 = 0,7 Вт/(м·˚C);

Плиты из минеральной ваты плотностью ρ = 65 кг/м3, λ2 = 0,037 Вт/(м·˚C);

Цементно-песчаный раствор – λ4 = 0,58 Вт/(м·˚C).

Порядок расчета:

1) Минимально допустимое сопротивление теплопередачи непрозрачной ограждающей конструкции = 1,2 м2·˚C /Вт.

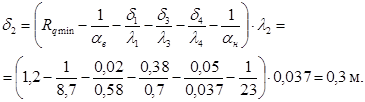

2) Толщина теплоизоляционного слоя:

С учетом унификации размеров материалов принимаем толщину утеплителя 30 мм. Тогда толщина стены составит 380 мм.

3) Приведенное сопротивление теплопередачи ограждающей конструкции составит:

4) Расчет конструкции на вероятность образования конденсата.

– Температура на внутренней поверхности ограждающей конструкции составит:

– Температура точки росы составит:

τт.р. = 20,1 – (5,75 – 0,00206 · ев)2 = 20,1 – (5,75 – 0,00206 · 1170,7)2 = 8,9ºС

где: ев = 0,01 · φв · Ев = 0,01 · 55 · 2128,6 = 1170,7 Па;

Ев = 477 + 133,3· (1 + 0,14 tв)2 = 477 + 133,3 · (1 + 0,14 · 18)2 = 2128,6 Па.

4.2 Теплотехнический расчет горизонтальной ограждающей конструкции

г. Симферополь – III климатическая зона

tв = 18ºС

φв = 55%

tн = -18ºС

Уклон покрытия составляет менее 5% – кровля рулонная. Состав кровли:

– пароизоляция из пергамина толщиной 0,005 м;

– утеплитель из пенобетона плотностью ρ = 300 кг/м3, толщина которого определяется;

– выравнивающая стяжка из цементно-песчаного раствора толщиной 0,02 м;

– гидроизоляционный рулонный ковер из 3-х слоев рубероида толщиной 0,015 м;

– защитный слой гравия керамзитового плотностью 600 кг/м3.

αв = 8,7 Вт/(м2·˚C), αн = 23 Вт/(м2·˚C);

Коэффициенты теплопроводности и теплоусвоения материалов:

– плита покрытия ребристая железобетонная (толщина полки – 30 мм) – λ1 = 2,04 Вт/(м·˚C), S1 = 18,95 Вт/(м·˚C);

– пароизоляция из пергамина – λ2 = 0,17 Вт/(м·˚C), S2 = 3,53 Вт/(м·˚C);

– утеплитель из пенобетона плотностью ρ = 300 кг/м3 – λ3 = 0,10 Вт/(м·˚C), S3 = 1,48 Вт/(м·˚C);

– выравнивающая стяжка из цементно-песчаного раствора – λ4 = 0,81 Вт/(м·˚C),

S4 = 9,76 Вт/(м·˚C);

– гидроизоляционный рулонный ковер из 3-х слоев рубероида – λ5 = 0,17 Вт/(м·˚C),

S5 = 3,53 Вт/(м·˚C);

– защитный слой гравия керамзитового плотностью 600 кг/м3 – λ6 = 0,2 Вт/(м·˚C),

S6 = 2,91 Вт/(м·˚C).

Порядок расчета:

1. Минимальное допустимое сопротивление теплопередачи ограждающей конструкции при тепловой инерции D>1,5: = 1,3 м2·˚C /Вт.

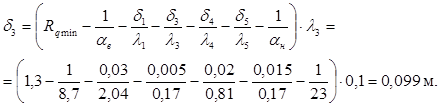

2. Толщина утепляющего слоя:

3.

С учетом унификации размеров материалов принимаем толщину утеплителя 100 мм.

3. Значение тепловой инерции D составит:

D = ∑ Ri · Si =

Полученное значение соответствует D>1,5, значит минимально допустимое сопротивление теплопередачи ограждающей конструкции задано правильно.

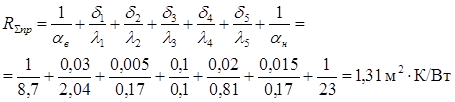

4. Приведенное сопротивление теплопередачи ограждающей конструкции составит:

5. Расчет конструкции на вероятность образования конденсата

5.1 Температура на внутренней поверхности ограждающей конструкции составит:

5.2 Температура точки росы составит:

τт.р. = 20,1 – (5,75 – 0,00206 · ев)2 = 20,1 – (5,75 – 0,00206 · 1170,73)2 = 8,95ºС

где: ев = 0,01 · φв · Ев = 0,01 · 55 · 2128,6 = 1170,73 Па;

Ев = 477 + 133,3· (1 + 0,14 tв)2 = 477 + 133,3 · (1 + 0,14 · 18)2 = 2128,6 Па.

14,84ºС ≥ 8,95 ºС – условие выполняется, конденсат не образуется.

Окончательно принимаем толщину пенобетона 100 мм.

5.3 Определение коэффициента естественной освещенности с построением графика

Световой режим в помещениях промышленных зданий – один из важнейших факторов, обеспечивающих оптимальные производственные условия. В производственных помещениях бывает естественное и искусственное освещение.

Искусственное освещение осуществляется при помощи электрических светильников различного типа с лампами накаливания, газоразрядными иллюминисцентными.
