Высоту ограждений лестничных маршей принимаем 0,9 м.

Лестницы проектируются с естественным освещением через проемы наружных стен на каждом этаже согласно требованиям [10]. В проектируемом здании Высота вертикальной проекции марша 1400 мм, длина горизонтальной проекции 2700 мм.

Лестничный марш является ребристым П-образного сечения с фризовыми ступенями. Высота подступенка 150 мм, длина проступи 300 мм. Ширина одного марша - 1200 мм. Освещение и проветривание - через оконные проемы на каждом этаже. На входе в здание - тамбур, глубиной 1200 мм.

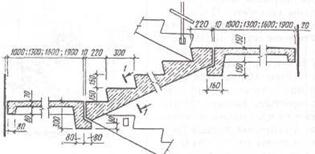

Рисунок 9 Лестничные марши

Рисунок 10 Лестничная площадка

5.6 Балконы и лоджии

Балконы и лоджии являются открытыми поэтажными площадками жилых и общественных зданий, связывающие внутреннее пространство эксплуатируемых помещений с внешней средой. Наряду с повышением комфортности помещений, к которым они пристраиваются, балконы и лоджии играют большую роль в обогащении пластики фасадов.

Балкон - выносная конструкция (с вылетом 0,9 м) по наружной стене здания и с ограждением по трем сторонам высотой 1,05 м.

Лоджии - площадки по наружной стороне здания со стеновым ограждением по боковым сторонам. Они встроены в объем здания.

В проектируемом здании с кирпичными стенами балконные плиты закрепляются в кладке стены и привариваются при помощи стальных анкеров к закладным деталям железобетонных перемычек и настилов перекрытий. Высота ограждений балкона 1050 мм. Ажурные ограждения в виде стальной решетки состоят из поручня, стоек, поясов и стержней. По эстетическим соображениям ажурная решетка комбинируется с экранами из асбестоцементного материала. Экраны, свисая, закрывают грань балконной плиты или подвешиваются над ее поверхностью. Массивные ограждения выполняются в виде кирпичных стенок, устанавливаемых на плиту балкона.

Стойки решеток конструируются из стальных стержней или труб с высотой сечения 20-40 мм. Они привариваются к закладным элементам плиты. Кладка кирпичного ограждения ведется из лицевого кирпича на цементном растворе с расшивкой швов. Горизонтальные швы армируются через два ряда сварными каркасами. Внутренняя поверхность стенки накрывается стальной сеткой, связанной с выпусками арматурных каркасов, и штукатурится цементным раствором. В стенке предусматриваются отверстия для отвода дождевой воды. Стойки поручня, располагаясь касательно к поверхности кладки. Плиты перекрытий встроенных лоджий панельных зданий опирают на несущие внутренние кирпичные стены. При проектировании балконов и лоджий должен обеспечиваться отвод воды от наружных стен. Для этого полы балконов и лоджий располагают ниже пола примыкающего помещения на 50-70 мм, поверхность несущей конструкции перекрытия покрывают оклеечной гидроизоляцией, поверх которой по стяжке из цементно-песчанного раствора устраивают пол из керамических плиток. Наружный край плиты снабжают металлическим сливом и "слизняком" на ее нижней поверхности. Сопряжение плиты балкона или лоджии с фасадной стеной защищают от протечек заведением на стену края гидроизоляционного ковра с перекрытием его двумя дополнительными слоями гидроизоляции.

Рисунок 10 Балконные плиты перекрытия

5.7 Мусоропровод

Мусоропровод состоит из: ствола с приемными клапанами, размещенными на междуэтажных площадках; возвышающегося над ними и выходящего на крышу вентиляционного ствола с дефлектором и камеры мусороудаления. В этой камере нижнее звено ствола мусоропровода на высоте от 1,2 до 2 м от пола перекрывается затвором. Пол камеры мусороудаления расположен близко к уровню спланированной вокруг здания земли - так, чтобы удобно было из нее вывозить контейнер. (см. рис.11)

Ствол выполняется из асбестоцементных безнапорных труб с условным проходом 400 мм (наружный диаметр 414 мм). Трубы мусоропровода устанавливаются строго по вертикальной оси. Стыки труб (не более одного на этаж) размещаются вне зоны перекрытия и приемного клапана. Стык перекрывается соединительной асбестоцементной муфтой. Зазор между стыкуемыми трубами и муфтой равномерно конопатится прядевой паклей и зачеканивается сверху и снизу цементно-песчаным раствором состава 1: 2 с предвари тельным смачиванием водой поверхностей асбестоцемента. Внутри стыка не допускаются уступы и заусенцы. Ствол мусоропровода опирается площадки хомутами из уголков. Хомут укладывается беззазорно на свежеподлитый слой цементного раствора и туго затягивается на трубе ствола.

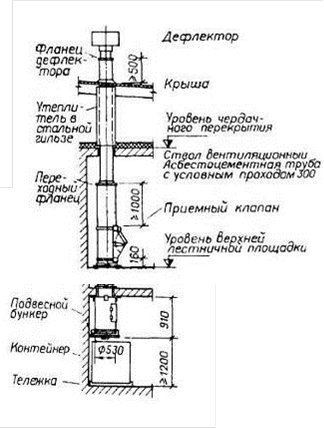

Рисунок 11 Мусоропровод

5.8 Заполнение проемов

5.8.1 Окна

Окна - светопрозрачный элемент ограждения здания. Они используются для естественного освещения и проветривания и состоят из коробок с навешенными в них на петли полотнами.

При низкой расчетной температуре наружного воздуха и толщине наружных стен 640 мм в данном здании применяются раздельные. (см. рис.13)

Окна устанавливаются в стену здания. Коробка, обернутая полоской пергамина крепится на шурупах, ввинчиваемых в деревянные антисептированные пробки (две штуки на откос). Чтобы предотвратить восприятие давления от осадки стен, между коробками и гранями стеновых проемов предусматриваются зазоры по 20 мм сверху и сбоку и 30мм снизу. Нижний зазор учитывает размещение подоконника. В последствии зазоры заделываются монтажной пеной.

Изнутри нижняя грань оконного проема, включая расположенную перед ней нишу для отопительных проемов, накрывается подоконником. Подоконные плиты выполнены цементно-стружечными. Плиты устанавливаются на подливку из гипсового раствора с уклоном внутрь помещения для отведения влаги от переплетов окон. С нижней стороны плиты от затекания воды на стену предусмотрен капельник. Аэрация помещений производится через открывающиеся форточки и створки переплетов. Инсоляция помещений согласно нормативам не менее 2,5 ч.

Таблица 2 - Спецификация элементов заполнения оконных проемов
