5.4 Крыши

Крыши являются функционально важным конструктивным элементом здания. Занимая сравнительно небольшую часть его объема, краша обеспечивает защиту здания от внешних неблагоприятных воздействий и, в первую очередь, верхних этажей. В зданиях должны применяться крыши, обладающие высокими эксплуатационными свойствами и хорошими технико-экономическими показателями.

Крыши подвергаются комплексу силовых и несиловых внешних воздействий. Конструкции крыш состоят из несущих и ограждающих элементов. Несущие конструкции воспринимают вес от самого покрытия, снеговую нагрузку, временную нагрузку при эксплуатации, горизонтальную нагрузку от ветра и сейсмических усилий.

С учетом комплекса внешних воздействий и эксплуатационных особенностей зданий к крышам предъявляются следующие требования: водонепроницаемость и атмосферостойкость, прочность и устойчивость, долговечность, огнестойкость, коррозиеустойчивость, индустриальность, теплоустойчивость и экономичность.

В последние годы широкое применение в гражданском строительстве нашли железобетонные крыши, обладающие высокой индустриальностью и надежностью в эксплуатации.

В проектируемом здании крыша:

Ø по общему решению - чердачная крыша с холодным чердаком;

Ø по способу водоотвода - с внутренним водоотводом с водосборным лотком с наружным выпуском

Ø кровельный слой с рулонной кровлей;

Ø по способу выполнения - из сборных элементов и построечного изготовления.

Ø по конструктивному решению - ребристые;

Ø по структуре конструкции - вентилируемые;

Ø по условиям теплозащиты - не утепленные;

Ø по материалу конструкции - из тяжелого бетона,

Ø по виду армирования - с предварительно-напряженным армированием.

Сквозной проход вдоль здания высотой в свету 1,6 м.

Переход на чердачные крыши стимулировал поиск способов использования внутреннего пространства чердака, в результате чего применяются новые конструктивные решения с выпуском в чердак воздуха вытяжной вентиляции дома, с естественным побуждением.

В проектируемом здании использовали такую схему чердачной крыши выпуска вентиляционного воздуха и ограждающих конструкций:

Ø крыши с холодным вентилируемым чердаком и кровлей из трехслойных рулонных материалов;

Крыша с холодным чердаком и кровлей из рулонных материалов состоит из железобетонных панелей чердачных перекрытий с утеплением плитными, штучными материалами; фризовых наружных стен из железобетонных панелей; кровельных панелей и водосборных лотков; бетонных карнизных парапетных блоков из тяжелого бетона; кровли из рулонных материалов.

Для крыш с холодным чердаком характерным является пропуск каналов вытяжной вентиляции дома через чердачное пространство наружу и утепление чердачного перекрытия.

При проектировании сборных железобетонных крыш необходимо соблюдать основное правило их конструирования: стыки между кровельными панелями, как правило, должны совпадать с вертикальными стыками панелей продольных фризовых стен; все стыки кровельных элементов, углы примыкания их к другим конструкциям должны находиться выше основной поверхности ската воды, а зазоры в стыках и примыканиях должны быть перекрыты. Для этого кровельные элементы в местах стыков и примыканий должны снабжаться бортиками высотой не менее 80 мм. При раскладке кровельных панелей вплотную друг к другу. Перекрывание стыков осуществляйся железобетонными "П"-образными нащельниками.

Кровельные панели при опорах на водосборный лоток имеют нижнее ребро на всю ширину панели; при опоре на наружную стену - верхнее ребро, расположенное выше уровня стока воды.

Толщину поля плиты кровельных панелей следует принимать не менее 40 мм. Для пропуска через кровельные панели вентиляционных шахт, стояков вытяжной вентиляции из канализации и выходов на крышу в панелях предусматриваются отверстия с бортиками высотой от 80 до 100 мм по периметру.

Железобетонные водосборные лотки спроектированы однопролетными корытообразного профиля. Высоту несущих продольных ребер лотка необходимо принимать по расчету, но не менее 350 мм; толщину днища - 80 мм; высоту торцевых ребер лотка - на 80-100 мм меньше высоты несущих продольных ребер; ширину водосборного лотка - 900 мм.

В каждом водосборном лотке следует предусматривать установку одной водосточной воронки.

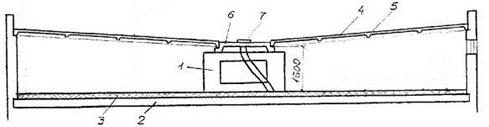

Рисунок 6 Конструкция чердачной крыши с холодным чердаком и кровлей из рулонных материалов: 1 - опорный элемент; 2 - панель чердачного перекрытия; 3 - утеплитель; 4 - ребристая железобетонная кровельная панель; 5 - рулонный ковер; 6 - водосборный лоток; 7 - водосточная воронка

Рисунок 7 Узел сопряжения конструкции рулонной крыши с холодным чердаком: 2 - цементный раствор; 7 - дополнительный слой рубероида на битумной мастике; 8 - основная кровля; 9 - ребристая железобетонная кровельная панель; 10 - бетонный бортовой камень; 15 - опорная рама; 16 - закладная деталь;17 - монтажный соединительный элемент; 18 - лотковая панель;

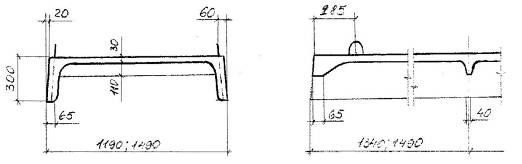

Рисунок 8 Железобетонная П-образная ребристая плита для крыш

5.5 Лестницы

Лестницы проектируют с соблюдением строительных норм и правил по обеспечению их надлежащей прочности и устойчивости, а также выполнению специальных мероприятий по защите коммуникационных помещений от задымления, размещению противопожарного водоснабжения, противопожарной автоматики.

Лестницы предназначены для обеспечения вертикальной связи между помещениями, находящимися на разных уровнях, и используются в качестве аварийных путей эвакуации.

Каждая лестница состоит из наклонных маршей и горизонтальных лестничных площадок - этажных и промежуточных.

Лестничные марши представляют собой ряд ступеней, опирающихся на наклонные ребра.

В бескаркасном здании используем сборные лестничные марши и лестничные площадки.
