5.1.1 Гидроизоляция фундамента

Надо учитывать, что агрессивное воздействие влажных грунтов отрицательно сказывается на состоянии фундамента, что может повлечь за собой деформации.

Гидроизоляция осуществляется горизонтальная и вертикальная.

В проектируемом здании принимаем следующие меры: по наружным стенам выше уровня спланированной земли выполнить гидроизоляцию их 2 - слоев гидроизола на битумной мастике с заведением во внутренние стены на 1.0 м. Вертикальные поверхности стен техподполья и приямков, соприкасающиеся с грунтом, обмазать горячим битумом марки за 2 раза по затертой поверхности.

Рисунок 1 Спецификация элементов фундамента.

5.2 Стены

5.2.1 Наружные стены

Кладка наружных стен толщиной 640 мм. Наружные стены - трехслойные:

· несущий слой из керамического одинарного кирпича марки К-0 100/25 ГОСТ 530-95 на растворе М-50;

· облицовочный слой: первого - пятого этажа - керамический облицовочный кирпич марки К-0 100/25 ГОСТ 7484-78 на растворе М-50;

· утеплитель стен - минеральные плиты g=110 кг/м3.

Минераловатные плиты укладывать с воздушной прослойкой толщиной 20 мм., создаваемой с помощью распорной шайбы. Стены с плитным утеплителем применяются как основной вариант облегченной кладки.

Облицовочный слой крепить к основным стенам с помощью стеклопластиковой арматуры. Арматуру устанавливать с шагом 300 мм по высоте и 520 мм по длине в шахматном порядке.

Глубина заделки арматуры в облицовочный слой кладки - не менее 90 мм., при этой толщина защитного слоя раствора из условий пожаробезопасности должна составлять не менее 20 мм.

Расстояние стеклопластиковой арматуры от вертикальных швов кладки - не менее 60 мм.

Армирование облицовочного слоя кладки выполнить сетками СС-3 по всему периметру наружных стен внахлестку. Шаг сеток по высоте 300 мм., длина нахлестки 200 мм. Утеплитель крепить забивными строительными дюбелями с шагом по длине и высоте 400 мм., расположенными в шахматном порядке. Количество дюбилей на 1 м2 стены не менее 6 штук. Дюбели забивать в просверленное через слой утеплителя отверстие диам.10 мм. Глубина отверстия в несущей стене должна быть не менее 60 мм.

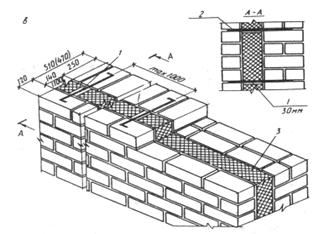

Рисунок 2 Наружная стена

1 - прокладки; 2 - костыли;

3 - утеплитель

Кладку стен чердака и парапета выполнить из полнотелого красного кирпича марки К-0-100/25 ГОСТ 530-95 на растворе М-75. В местах пересечения наружных и внутренних стен в горизонтальные швы бетонных блоков уложить связевые сетки.

5.2.2 Внутренние стены

Внутренние стены выкладываются сплошными из полнотелого керамического кирпича марки К-0 100/15 ГОСТ 530-95 на цементно-песчаном растворе М-50. Четверти в дверных проёмах во внутренних стенах устраивают размерами 65х120. Кладка по цепной системе перевязки швов, толщина стены 380 мм. Толщина горизонтальных швов 12 мм, вертикальных - 10 мм. Во внутренних стенах устраиваются каналы диаметром 25 мм для скрытой электропроводки. Армирование внутренних стен происходит каждый второй этаж.

Кладка внутренних стен толщиной 380 мм. ведется сплошная, "впустошовку", так как стена будет оштукатуриваться с обеих сторон.

5.2.3 Перегородки

Перегородки выполняются из пустотного кирпича марки К-75/1/15 ГОСТ 530-95 на цементно-песчаном растворе марки 50. Толщина перегородок 120 мм.

Перегородки выкладываются с перевязкой швов. Их устанавливают на растворе непосредственно на бетон. Перегородки не доводятся до потолка на 10-15 мм; зазор между потолком и перегородкой законопачивается паклей, смоченной в растворе, и затем заделывается раствором с обеих сторон на глубину 20-30 мм.

К перегородкам, ограждающим кухни и санузлы, предъявляют требования повышенной влагостойкости и гигиенической отделки поверхности.

Рисунок 3 Перегородка

1 - Известково-песчаный раствор; 2 - арматура

5.3 Перекрытия, покрытия и полы

5.3.1 Перекрытия и покрытия

В соответствии с требованиями огнестойкости запроектированы сборные железобетонные перекрытия.

Плиты опираются на несущие стены по двум коротким сторонам. Применены многопустотные плиты перекрытия толщиной 220 мм из бетона марки М 200. Для обеспечения прочности в ребрах устанавливаются каркасы из арматуры Вр-1, для повышения жесткости применяются армирование полки панелей проволокой класса Вр-1.

Панели перекрытия укладывать по свежеуложенному выровненному слою цементного раствора марки 200 толщиной 10 мм. Швы между панелями заделать на всю высоту цементным раствором марки 200. Анкерные связи сварить при плотном закреплении за монтажные петли с последующей заделкой всех металлических элементов цементным раствором марки 100 толщ.30 мм. Отверстия для прокладки инженерных коммуникаций по ширине 150 мм., выполнить по месту, в пределах пустот не нарушая несущих ребер панелей. После прокладки трубопроводов отверстия заделать бетоном кл. В15 на мелком заполнителе или цементным раствором марки 100.

Рисунок 4 Спецификация плиты перекрытия

Рисунок 5 Детали устройства козырька над наружным входом

1 - железобетонный козырек; 2 - Т-образный кровельный костыль; 3 - оцинкованная кровельная сталь; 4 - цементная стяжка; 5-кровельный ковер; 6 - деревянная антисептированная пробка; 7 - гвозди; 9 - два дополнительных слоя рубероида; 17 - кирпичная кладка; 20 - экран входа.

5.3.2 Полы

В данном здании используются полы - линолеум, керамическая плитка.

Полы в жилых комнатах из теплозвукоизоляционного линолеума, который закрепляют по периметру комнаты плинтусами. Такие полы малоистираемы, гигиеничны, химически и водостойки, красивы, бесшумны и легко поддаются ремонту.

В санитарных помещениях полы облицованы керамической плиткой. Такие полы прочны на истираемость, гигиеничны, химически инертны и водостойки, но отличаются большим теплоусвоением и чувствительностью к ударным воздействиям.

При устраивании полов в здании использовали цементно-песчаный раствор марки 100. Пароизоляция и гидроизоляция выполнена из слоя рубероида РП-250.

Пол в техническом подполье состоит из насыпного грунта.

Таблица 1 - Экспликация полов
