1.3 Выбор методов производства работ
1.3.1 Выбор средств механизации и описание производства работ
В период подготовительных работ срезка растительного слоя производится бульдозером Д-259 на базе трактора Т100 или аналогичным. Срезанный растительный слой складируется в специально отведённом месте для дальнейшего благоустройства территории.
В период работ нулевого цикла котлован следует разрабатывать одноковшовым экскаватором «обратная лопата» с вместимостью ковша 0,5 м3 (например ЭО-5015А, ЭО-3121Б или подобные [§ Е2-1-9]). Разработка ведётся на глубину 2,3м со складирование в отвал. Срезка недобора грунта в 0,1 м ведётся вручную при помощи штыковых и подборных лопат.
Установка ж.б. элементов подземной части, а также подача щебня и бетона для устройства полов подвала ведётся стреловым краном на гусеничном ходу с грузоподъёмностью не менее 4420 кг при вылете стрелы 6 м и более.
Обратная засыпка ведётся послойно тем же бульдозером что и срезка растительного слоя (Д-259 на базе трактора Т100). Уплотнение грунта производится ручными пневматическими трамбовками.
Установка ж.б. элементов надземной части производится башенным краном. Требуемые параметры крана:
м;
т;
м,
где
- высота строповки; 0,5 м - расстояние между конструкцией и выступающими частями здания по вертикали [5, п.12.35];
- вес строповки;
- безопасное расстояние от крана при повороте до здания;
- ширина крана.
В соответствии с [2] принимаем кран марки КБ-405 (ширина колее 6 м, минимальный радиус подкрановых путей 7 м). Основные характеристики крана приведены в таблице 1.4, график грузоподъёмности показан на рисунке 1.3.
Таблица 1.4 - Основные характеристики крана КБ-405.
|
Марка крана |
Грузовой момент |
Грузоподъёмность, т |
Вылет стрелы, м |
Высота подъёма крюка, м |
Мощность двигателя, кВт | |||
|
максимальная |
На мах вылете |
максимальный |
На мах груз-ти |
максимальная |
На мах вылете | |||
|
КБ-405 |
185 |
10 |
7,5 |
25 |
18 |
57,8 |
46 |
102 |

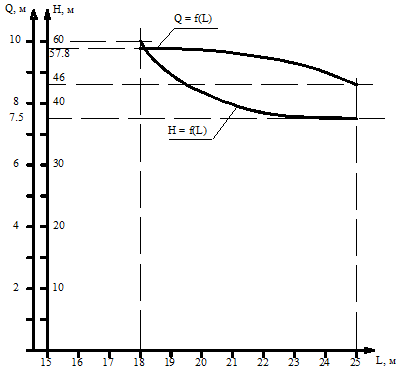

Рис. 1.3 - График грузоподъёмности КБ-405.
1.3.2 Организация работ.
В соответствии с [3, п.3.1*] принимается нормативная продолжительность строительства (таблица 1.5).
Таблица 1.5 – Нормативная продолжительность строительства в месяцах.
|
Общая |
Подготовительный период |
Подземная часть |
Надземная часть |
Отделка |
|
6,5 |
1 |
1 |
3,5 |
1 |
Т.к. работы подготовительного периода в проекте не разрабатываются, продолжительность этого периода принимается равной нормативной: 1 месяц.
Для работ нулевого цикла (подземная часть) в соответствии с заданием Разрабатываем циклограмму. Для построения циклограммы составим вспомогательную таблицу (таблица 1.6). Разбивка на две захватки вдоль здания.
Таблица 1.6 – К построению циклограммы на работы нулевого цикла.
|
Наименование работ |
Трудоёмкость, Чел-час |
Кол-во исполнителей, чел. |
Кол-во смен |
Продолжительность, дни |
Число захваток |
Ритм работ |
Округлено до | |
|
1 |
Разработка грунта в отвал экскаваторами “обратная лопата” |
148,113 |
1 |
2 |
9,3 |
2 |
4,6 |
4,5 |
|
2 |
Срезка недобора грунта в выемках |
66,290 |
4 |
1 |
2,1 |
2 |
1,0 |
1 |
|
3 |
Монтаж фундамента и стен подвала |
482,587 |
6 |
2 |
5,0 |
2 |
2,5 |
2,5 |
|
4 |
Гидроизоляция вертикальная |
219,240 |
6 |
1 |
4,6 |
2 |
2,3 |
2,5 |
|
5 |
Устройство полов подвала |
887,137 |
12 |
1 |
9,2 |
2 |
4,6 |
4,5 |
|
6 |
Монтаж перекрытий подвала |
158,340 |
6 |
2 |
1,6 |
2 |
0,8 |
1 |
|
7 |
Обратная засыпка и уплотнение |
175,360 |
8 |
1 |
2,7 |
2 |
1,4 |
1,5 |
Циклограмма на работы нулевого цикла показана на рисунке 1.4.
