Проверим принятые сечения на максимально действующие усилия

4. Сопротивление сечений

Общие характеристики

Группа конструкции по таблице 50* СНиП: 2

Сталь: C245 - лист 2-20 мм

Расчетное сопротивление стали Ry= 24,035 кН/см2

Коэффициент условий работы 1,1

Коэффициент надежности по ответственности 0,95

Предельная гибкость для сжатых элементов: 220

Предельная гибкость для растянутых элементов: 220

Сечение

Сечение: Трубы стальные бесшовные горячедеформированные, ГОСТ 8732-78 245x9

Геометрические характеристики сечения

	Параметр	Значение
A	Площадь поперечного сечения	66,727	см2
Av,y	Условная площадь среза вдоль оси Y	33,396	см2
Av,z	Условная площадь среза вдоль оси Z	33,396	см2
Iy	Момент инерции относительно оси Y	4652,32	см4
Iz	Момент инерции относительно оси Z	4652,32	см4
It	Момент инерции при кручении	9304,64	см4
iy	Радиус инерции относительно оси Y	8,35	см
iz	Радиус инерции относительно оси Z	8,35	см
Wy+	Максимальный момент сопротивления относительно оси Y	379,781	см3
Wy-	Минимальный момент сопротивления относительно оси Y	379,781	см3
Wz+	Максимальный момент сопротивления относительно оси Z	379,781	см3
Wz-	Минимальный момент сопротивления относительно оси Z	379,781	см3
Wpl,y	Пластический момент сопротивления относительно оси Y	759,562	см3
Wpl,z	Пластический момент сопротивления относительно оси Z	759,562	см3
ay+	Ядровое расстояние вдоль положительного направления оси YU)	5,692	см
ay-	Ядровое расстояние вдоль отрицательного направления оси YU)	5,692	см
az+	Ядровое расстояние вдоль положительного направления оси ZV)	5,692	см
az-	Ядровое расстояние вдоль отрицательного направления оси ZV)	5,692	см

Длина элемента 10,0 м

Закрепление

Отношение l/L в плоскости XOY 0,7

Отношение l/L в плоскости XOZ 0,7

Результаты расчета по комбинациям загружений

Максимальные усилия

N = 268,42 кН

My = 0,06 Т*м

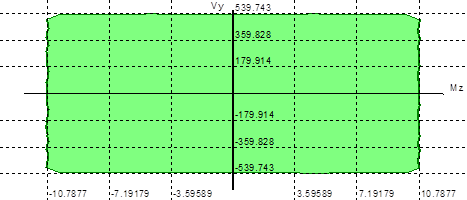

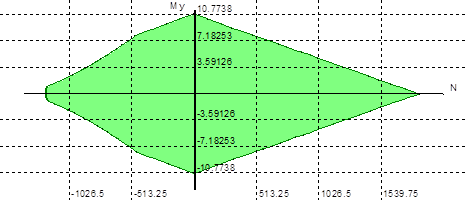

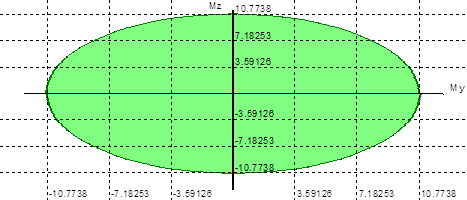

Результаты расчета

Проверено по СНиП	Фактор	Коэффициент использования
п.5.12	прочность при действии изгибающего момента My	0,00556907
пп.5.24,5.25	прочность при совместном действии продольной силы и изгибающих моментов без учета пластики	0,150115
пп.6.15,6.16	предельная гибкость в плоскости XoY	0,381059
пп.6.15,6.16	предельная гибкость в плоскости XoZ	0,381059
