Ригели монтируют после колонн (см. схему ниже, поз. а . в). Перед монтажом ригели очищают, выпрямляют арматурные выпуски и закладные детали и ригели насухо опирают на консоли колонн. На каждой конструктивной ячейке здания монтируют вначале нижние, а затем верхние ригели. Рабочее место монтажников - на инвентарных площадках.

Работы выполняют в такой последовательности. Монтажник 3-го разряда стропит ригель и подает команду машинисту крана на подъем. Машинист подает краном ригель к месту установки. Монтажник 5-го разряда руководит работой крана. Монтажники 4-го и 3-го разрядов, находясь на переставных подмостях-площадках, принимают ригель, укладывают его на полки и выверяют.

В поперечном направлении ригели устанавливают в проектное положение, совмещая их оси (выпуски верхней арматуры) с осями (выпусками арматуры) колонн, в продольном - соблюдая равные площадки опирания концов ригеля на консоли колонн (разность площадок опирания концов ригеля на консоли не должна превышать ± 5 мм).

После выверки ригелей их опорные закладные детали приваривают прихваткой к закладным деталям консолей колонн и ригель расстроповывают (рис. 2).

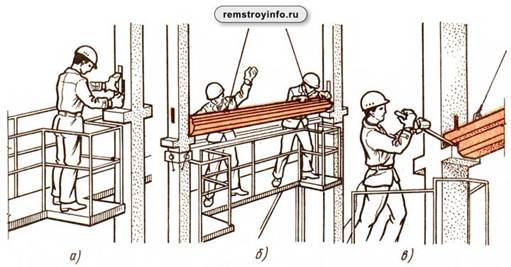

Рис. 2 - Установка ригеля: а - нанесение осевой риски на колонну, б - установка ригеля, в - рихтовка ригеля при выверке

Убедившись в том, что колонны и ригели в смонтированной ячейке находятся в проектном положении, монтажники окончательно закрепляют ригели ванной сваркой выпусков арматуры, сваркой закладных деталей, замоноличиванием стыков (после сдачи по акту сварочных работ). Затем монтируют диафрагмы жесткости каркаса (см. схему ниже, поз. а, б) с полкой, заменяющей ригель (рис. 3).

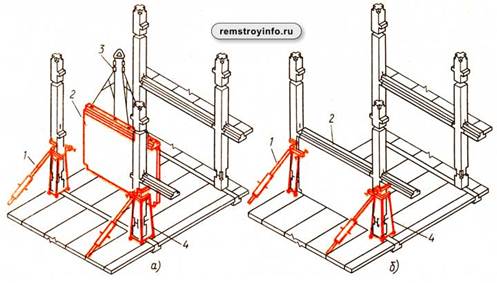

Рис. 3 - Монтаж внутренних стен - диафрагм жесткости - в каркасном здании: а - установка, б - временное закрепление; 1 - подкос, 2 - диафрагма с полкой, заменяющей ригель, 3 - универсальный строп, 4 - переставная струбцина со стойкой

Для временного крепления и выверки диафрагм применяют переставные струбцины 4. Панели жесткости каркаса без полки, заменяющей ригель, монтируют до установки ригеля в этом пролете. При этом вместо временных креплений каркаса на месте установки диафрагмы ставят равноценные крепления с другой стороны колонны, например горизонтальные связи-распорки. Организация рабочего места и последовательность операций показаны на схеме ниже, поз. а, б.

При строповке к панели привязывают две оттяжки из пенькового каната такой длины, чтобы при подаче панели, когда она находится на 1,5 м выше верха колонн, конец оттяжки находился у перекрытия. Панель опускают развернутой под углом к проектному. Опустив так, чтобы до перекрытия оставалось 3 . 4 см, панель заводят на место (см. схему ниже, поз. а), фиксируя по рискам 4, и устанавливают на растворную постель 5. При натянутых стропах (см. схему ниже, поз. б) сначала ломиками доводят низ панели до проектного положения, фиксируя грань панели по рискам. Затем, навесив рейку-отвес 7, выверяют панель по вертикали. Убедившись в правильности положения панели, сваривают прихваткой закладные детали 6 панели и колонны и только после этого отцепляют крюки стропа. Вместо прихватки для временного крепления используют треугольные стойки, которые прикрепляют к панели и перекрытию (рис. 4).

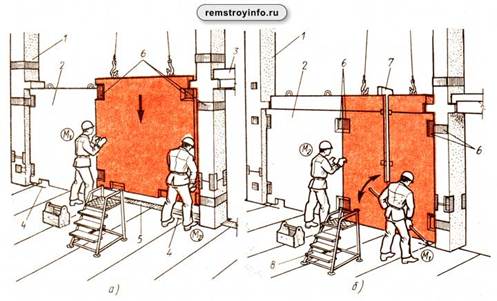

Рис. 4 - Установка безригельной панели жесткости: а - опускание на растворную постель, б - выверка; 1 - колонна, 2 - панель, 3 - ригель, 4 - разметочные риски, 5 - постель из раствора, 6 - закладные детали для крепления панелей к колонне и между собой, 7 - рейка-отвес, 8 - монтажный столик; M1, М2 – монтажники

Связевые плиты укладывают на полки ригелей после того, как ригели приварят к консолям колонн. В каждой ячейке здания сначала укладывают связевые плиты нижнего, а затем верхнего этажа (см. схему ниже, поз. а); работы выполняют в такой последовательности.

Монтажник 3-го разряда стропит плиту и подает команду машинисту крана на подъем. Поскольку плиту нужно заводить между верхними ригелями, ее подают на монтаж в наклонном положении.

При наводке плиты монтажники 5-го - 3-го разрядов находятся на подмостях-площадках. Сначала укладывают нижний конец плиты со стороны хомута, расположенного внутри пролета, а затем другой конец плиты со стороны хомута, расположенного с внешней стороны. После установки связевой плиты в проектное положение ее временно крепят с помощью электроприхватки или другим способом, а затем снимают стропы (рис. 5).

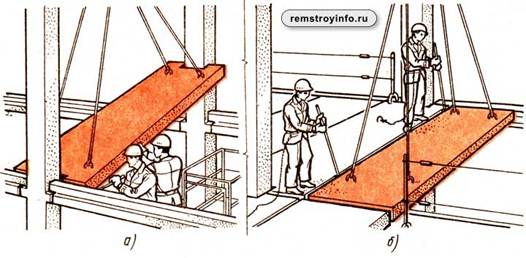

Рис. 5 - Укладка связевой (распорной) (а) и рядовой (б) плит перекрытия

Плиты перекрытий сначала первого, а затем второго этажей устанавливают после монтажа и приварки к полкам ригелей связевых плит в пролетах между кондукторами (см. схему выше, поз. б). Плиты устанавливают на слой раствора или цементно-песчаной пасты. Если предусмотрено проектом, допускается укладка плит насухо с последующей зачеканкой швов раствором. При монтаже плит монтажники, находящиеся на распорных плитах, принимают плиту и укладывают ее в проектное положение.

Лестничные площадки и марши каркасно-панельных зданий монтируют так же, как в блочных или крупнопанельных. Лестничные элементы монтируют по мере возведения стен здания. Промежуточную площадку и первый марш устанавливают по ходу кладки внутренних стен лестничной клетки, вторую (этажную) площадку и второй марш - по окончании кладки этажа.

До монтажа лестничных площадок и маршей проверяют их размеры. Затем размечают места установки площадок, наносят слой раствора и устанавливают площадку.

Положение установленной конструкции проверяют по вертикали и в плане. Для выверки положения лестничных площадок в плане (см. схему ниже, поз. а) применяют деревянный шаблон, копирующий профиль опорной части лестничного марша. Сразу же после выверки положения площадки монтируют лестничный марш. Это позволяет отрегулировать взаимное положение лестничного марша, прежде чем схватится раствор.

Лестничный марш стропят вилочным захватом или четырехветвевым стропом с двумя укороченными ветвями (см. схему ниже, поз. б), которые придают поднимаемому элементу наклон немного больше проектного. Аналогичным способом выполняют строповку маршей, объединенных с полуплощадками.

При установке лестничного марша его сначала опирают на нижнюю площадку, а затем на верхнюю. При обратной последовательности марш может сорваться с верхней площадки или заклиниться между верхней и нижней площадками.

Перед установкой марша монтажники устраивают на опорных местах лестничных площадок постель из раствора, набрасывая и разравнивая его кельмами. При установке маршей один монтажник находится на нижней площадке, другой - на вышележащем перекрытии или на подмостях рядом с лестничной клеткой. Принимая марш, монтажник направляет его в лестничную клетку, двигаясь одновременно к верхней площадке. На высоте 30 .40 см от места посадки марша оба монтажника прижимают его к стене, дают машинисту крана сигнал и устанавливают на место сначала нижний конец марша, затем верхний (см. схему ниже, поз. в). Неточности установки исправляют ломиками (см. схему ниже, поз. г), после чего отцепляют строп, замоноличивают стыки между маршем и площадками цементным раствором и устанавливают инвентарные ограждения (рис. 6, 7, 8).
