В беспоршневом роторношланговом бетононасосе с гидравлическим приводом (рис.13)

Рис.13 Роторно-шланговый бетононасос: два обрезиненных ролика 3 ротора 4 прокатываются по участку эластичного шланга 1, заключенному в полукольцевой насосной камере 2, и выдавливают из него бстонную смесь в напорный рукав 5, соединенный с бетоноводом 6. Во всасывающем рукаве 9 за счет упругого восстановления формы шлагом создается разряжение,, необходимое для засасывания бетонной смеси из приемного бункера 7 с лопастным смесителем 8, непрерывно перемешивающим смесь.

Современные роторно-шланговые бетононасосы имеют производительность 30.70 мз/ч и обеспечивают подачи бетонной смеси до 300 м по горизонтали и до 70 м по вертикали.

В качестве сборно-разборных 6етоноводов бетононасосных установок используют стальные длиной до 3 м бесшовные трубы постоянного диаметра на всем его протяжении. Прочность и герметичность соединения труб на стыках обеспечивается специальными быстродействующими рычажными замками.

Насосы с гидравлическим приводом выпускают в стационарном и передвижном вариантах, включая модели на шасси автомобилем со стреловым оборудованием (автобетононасосы).

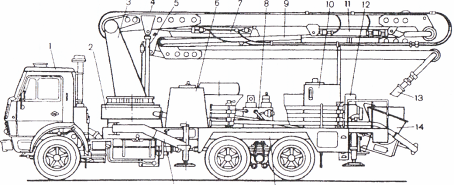

Автобетононасос (рис.14) подает товарный бетон в горизонтальном и вертикальном направлениях к месту укладки с помощъю распределительной стрелы 4 с бетоноводом 9 112114 инвентарного бетоновода. Распределительная стрела состоит из трех шарнирно сочлененных секций, движение которым в вертикальной плоскости сообщается гидроцилиндрами двустороннего действия 5, 7 и 11.

На раме автобетононасоса смонтированы гидробак 6, бак для воды 10 и компрессор 12. Стрела монтируется на поворотной колонне 3. опирающейся на раму 1.5 шасси 1 через опорно-поворотное устройство 2, поворачивается в плане на 360° гидравлическим поворотным механизмом и имеет радиус действия до 19 м.

Прикрепленный к стреле шарнирно сочлененный секционный 6етоновод 9 заканчивается гибким шлангом 13. Бетонная смесь подается в приемную воронку 14 бетононасоса 8 из автобетоносмесителя или автобетоновоза. При работе автобетононасос опирается на выносные гидравлические опоры 16.

Рис.14 Автоостононасос

Автобетононасосы имеют переносной пульт дистанционного управления движениями стрелы, расходом бетонной смеси и включением-выключением бетононасоса, что позволяет машинисту находиться вблизи места укладки смеси.

3. Машины для укладки и уплотнения бетонных смесей

При укладке бетонную смесь уплотняют с целью вытеснения содержащегося в ней воздуха и более компактного расположения составляющих. Уплотняют бетонную смесь вибрированием, сообщая ее частицам механические колебания, возбудителями которых являются вибраторы. При вибрировании бетонная смесь приобретает повышенную подвижность, способствующую вытеснению воздуха и заполнению всех пустот между арматурой и опалубкой. От качества уплотнения зависят прочность и долговечность сооружения или изделия.

Колебания в вибраторах создаются двумя способами: вращением закрепленной на валу неуравновешенной массы (дебаланса) и возвратно-поступательным направленным перемещением массы. Вращение неуравновешенной массе может сообщаться от различного рода двигателей: электрического (электромеханические вибраторы), пневматического (пневматические вибраторы), гидравлического (гидромеханические вибраторы), внутреннего сгорания (моторные вибраторы). Возвратно-поступательное движение массе сообщается электромагнитом (электромагнитные вибраторы). Одновальные дебалансные и планетарные вибраторы воз6уждают круговые колебания; дебалансные вибраторы с четным количеством валов, маятниковые одновальные и электромагнитные вибраторы - направленные.

В строительстве наибольшее распространение получили электрические и пневматические вибраторы с круговыми колебаниями.

По сравнению с электрическими пневматические вибраторы применяются реже, так как они нуждаются в компрессорной установке и при работе издают шум. Электрические вибраторы в индексе модели имеют буквенное обозначение ИВ, пневматические - ВП. цифровая часть индекса означает номер модели, буквы после цг1фрового индекса - порядковую модернизацию вибратора. Каждый вибратор характеризуется вынуждающей силой, статическим моментом дебалансов, частотой и амплитудой колебаний.

Частоту колебаний вибратора подбирают в зависимости от подвижности бетонной смеси и размера фракций ее заполнителей. Бетонные смеси с крупными фракциями заполнителей уплотняют вибраторами с низкой частотой и большой амплитудой колебаний, с мелкими фракциями - вибраторами с высокой частотой и малой амплитудой колебаний. У большинства вибраторов частота колебаний соответствует средним фракциям заполнителей. Продолжительность работы вибратора на одной позиции должна быть такой, чтобы обеспечитъ достаточное уплотнение бетонной смеси; конец вибрирования определяют по внешним признакам уплотнения бетонной смеси - прекращение оседания смеси, появление цементного молока на ее поверхности и прекращение вы деления воздушных пузырьков.

По способу воздействия на уплотняемую бетонную смесь различают поверхностные (рис.15, а), наружные (рис.15, б) и глубинные (рис.16, в) вибраторы.

Рис.16 Схемы вибраторов

Поверхностные электрические вибраторы передают колебания уложенной массе бетона через корытообразную прямоугольную, площадку (площадочные вибраторы) или удлиненную балку-рейку. (виброрейки). Такие вибраторы перемещают по уплотняемой поверхности в процессе работы вручную с помощью гибких тяг. Их применяют при бетонировании неармированных или армированных одиночной арматурой перекрытий, полов, сводов, дорожных покрытий, откосов каналов или других конструкций толщиной не более 0,25 м, выполняемых в Монолите.

В качестве вибровозбудителей поверхностных вибраторов применяют одновальные электрические дебалансные вибраторы общего назначения с круговыми колебаниями и встроенным электродвигателем.

Поверхностные электрические вибраторы имеют одинаковые по конструкции одновальные вибрационные де6алансные механизмы со встроенным электродвигателем (мотор-вибраторы), возбуждающие круговые колебания. Составными 0элементами мотор-вибратора (рис.17) являются трехфазный асинхронный электродвигатель 2 с короткозамкнутым ротором, на консольных концах вала которого жестко закреплены два дебаланса 3, симметрично расположенные относительно электродвигателя, и литой алюминиевый корпус 1 с четырьмя кронштейнами 4 для крепления с помощью болтов к основанию, передающему колебания уплотняемой смеси. Статический момент каждого дебаланса равен половине общего статического момента дебалансов вибратора. Де6алансы закрыты крышками. Вал ротора опирается на два ролика или шарикоподшипника, установленных в подшипниковых щитах.
