Рассматриваются следующие конструкции стен.

1. Стены из легкобетонных камней:

а) из трехпустотных камней с незамкнутыми пустотами;

б) из камней с замкнутыми пустотами;

в) из камней с засыпкой;

г) из сплошных камней.

2. Кирпичные стены с легкобетонными вкладышами.

3. Стены из плит с легкобетонным заполнением.

4. Стены из естественного камня:

а) из артиксного туфа и ракушечника;

б) системы «Мидисовая».

5. Стены из камышита.

1. Стены из легкобетонных камней

Легкобетонные стеновые камни находят широкое применение в нашем строительстве. Сырьевая база для изготовления деталей из легкого бетона имеется в России почти повсеместно. Особенно большие запасы необходимых материалов находятся в промышленных районах в виде доменных, паровозных, котельных и других шлаков.

Следует подчеркнуть, что при применении ускоренных методов твердения бетонной массы (пропарки, запарки и т.д.) могут применяться и с успехом применяются на практике различные вяжущие местного происхождения (известь, гипс, шлаковые, известково-пудцоланозольные и др. цементы), что позволяет экономить значительные количества портландцемента. Поэтому легкобетонные камни в настоящее время являются одним из основных материалов для кладки стен жилых, общественных и др. зданий.

Несмотря на ряд преимуществ пустотелых камней (облегчение веса, экономия бетона, повышение теплозащитных свойств наружных ограждений и пр.), в настоящее время наряду с ними приходится рекомендовать применение и сплошных камней. Последние, могут изготовляться из бетона меньшей прочности, что дает возможность шире применять местные малоактивные вяжущие материалы. При изготовлении, транспортировании и кладке сплошных камней получается меньше брака. Кладка из них прочнее и долговечнее, чем из пустотелых на малоактивных вяжущих.

Легкобетонные камни могут применяться для несущих стен. Толщина горизонтальных швов—10 мм вертикальных — 6 мм. Преимущество кладки этого типа заключается в том, что она не требует изготовления специального типа камней для тычковых рядов (камни типа 2). 1

Ширина простенков должна быть не менее 61 см — 1,5 камня— и делается по возможности кратной половине камня е учетом толщины швов.

Дымоходы выполняются из кирпича или сборных элементов.

Перемычки пролетом до 1,5 л устраиваются армированные круглой сталью с подвесками, а большего пролета—из сборного железобетона.

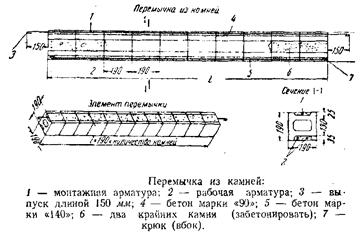

Очень удобны перемычки из тех же камней-Х армированием понизу и поверху стержнями из круглой стали с заполнением углублений бетоном.

Такие перемычки изготовляются на месте работ. Их длина назначается проектом.

В уровне низа перекрытий устраиваются сплошные обвязки-пояса с укладкой круглой арматуры 8—10 мм в цементном слое или с подкладкой под балки опорных плит.

Стены из камней с замкнутыми пустотами

Стеновые камни типа «Крестьянин ИСТ-3» представляют собой легкобетонные изделия с тремя рядами щелевидных замкнутых пустот (фиг. 4). Камни производятся на отечественных станках—полуавтоматах типа ЦСМ-133 и могут изготовляться из легкого бетона для стен и из тяжелого — для цоколей, карнизов и пр.

Для бетонной смеси этих камней могут быть применены: керамзит, термозит, кирпичный щебень, гранулированный шлак, пемза, туф, ракушечник. Котельные и паровозные шлаки снижают физико-механические показатели камней, но тем не менее, при соблюдении установленных технических условий, камни из этих шлаков могут применяться в малоэтажном строительстве.

Обычно применяются марки камней «35» и «50», определяемые по площади сечения камней брутто, т. е. без вычета пустот.

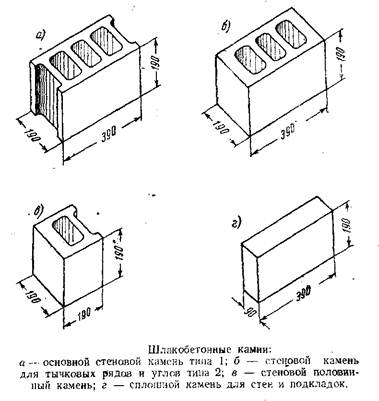

Размеры основных камней: целого— типа 1 — 190X190X390 мм и половинки — типа 2—190X190X190 мм. Пустотность целого камня типа 1—по объему—27%.

При объемном весе легкого бетона от 1400 до 1700 кг/м3 вес камня составляет 14,5—17,5 кг, а объемный вес камней брутто 1000—1250 кг/м". Камни должны выдерживать 15 циклов замораживания.

Толщина стен, обычно применяемых, составляет 190, 390, и 590 мм. Для кладки стен двухэтажных зданий применяются растворы марки «8».и «15».

Толщина швов — не более 10 мм.

Блоки укладываются в стену — постелью вверх.

Кладка и ее перевязка осуществляются аналогично кладке из трехпустотных камней с незамкнутыми пустотами.

Перемычки при пролете до двух метров выполняются рядовыми, с армировкой по низу тремя — четырьмя стержнями 6 — 8 мм. При больших пролетах применяются сборные железобетонные перемычки.

Под концы прогонов и тяжелых балок в стенах укладывают бетонные подкладки. На уровне низа перекрытия в цементном растворе укладывается оплошной пояс из арматуры 0 8—10 мм или три ряда кирпича.

Цоколь, карнизы и парапеты кладутся из камней на тяжелом бетоне или из кирпича.

Стены штукатурятся снаружи и изнутри.

При объемном весе шлакобетона 1500 кг/м3 и нормальном растворе стена имеет общее термическое сопротивление R общ=1,18, коэфициент теплопередачи Я=0,85.

Стены из камней с засыпкой

С целью уменьшения расхода камней, улучшения теплотехнических качеств стены и использования местного сырья для зданий высотой до двух этажей могут найти применение стены из половинных шлакобетонных камней (толщиной 90 мм) с засыпкой. На фиг. 5 и 6 показаны два типа этих стен. Такая конструкция стен, близкая по конструкции к облегченной кладке стен, предложенной инж. Н.С. Поповым и Н.М. Орлянкиным, удобна в производстве работ и может найти применение в районах, располагающих большими запасами шлака.

Сначала возводятся ограждающие стенки из камней, поставленных на ребро, с чередованием ложкового и тычкового камня.

При толщине стены 390 мм тычковые камни занимают всю толщину ее и непосредственно связывают обе ограждающие стенки из ложковых камней. При толщине стены 490 мм тычковые камни располагаются вразбежку.

Пространство между ограждающими стенками заполняется шлаком, уплотненным штыкованием. Затем через два ряда производится перекрытие — на всю ширину стены — горизонтальной растворной диафрагмой из слоя раствора, армированного пачечной сталью, проволокой, высечкой и др. Толщина ее 10—15 мм на засыпке. Сверху диафрагмы снова выводятся ограждающие стенке и т. д. Армированные диафрагмы придают жесткость стене и предупреждают чрезмерную осадку засыпки.

При толщине стен в полтора камня со штукатуркой с двух сторон, общее термическое сопротивление = 1,28. Соответственно, при кладке толщиной в один камень термическое сопротивление = 0,92.

Стены из сплошных легкобетонных камней

Сплошные легкобетонные камни имеют большое распространение. Их межно изготовлять - не только на станках типа ЦСМ-133, но также и на более простых станках типа «Крестьянин» или несложном оборудовании — станках «Як» и «Рейхельд».
