ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ

В мировой практике стеновые керамические изделия производятся различными способами - в зависимости от реологических, физико-химических свойств сырья и назначения изделий. В основном они изготавливаются двумя способами: пластическим формованием и полусухим прессованием. Полусухой способ прессования уступает по производительности и другим показателям пластическому, но по некоторым важным показателям (простоте технологической схемы с возможностью ее механизации и автоматизации, сокращению производственных площадей, выпуску продукции повышенной прочности и др.) его превосходит.

Добыча, переработка и хранение глинистого сырья в обоих случаях аналогичны и производятся в соответствии с эксплуатационными условиями месторождения глины. Пластический способ формования, хотя и самый сложный, традиционно получил наибольшее распространение. Этим способом можно изготавливать кирпич, керамические камни и даже плиты и панели с пустотностью до 70%. При этом способе пресс выдает непрерывный брус заданного профиля, который разрезается на изделия, с последующей обжигом в печах.

Виды кирпичных кладок.

Кирпичная кладка - это конструкция из кирпичей, уложенных на строительном растворе в определенном порядке. Процессы по возведению конструкций из кирпича, мелких блоков называются каменными работами.

В зависимости от применения и степени сложности кладки подразделяют на следующие группы:

простейшая - стены наружные и внутренние без архитектурного оформления, не считая поясков и карнизов, высотой до четырех рядов кирпича;

простой сложности - стены с усложненными частями, не превышающими 10 % площади лицевой стороны стены (к усложненным частям кладки относятся карнизы, пояски, сандрики, русты, контрфорсы, пилястры, полуколонны, эркеры, проемы криволинейного очертания, ниши для радиаторов, выполняемые из кирпича или камня);

средней сложности - стены с усложненными частями, не превышающими 20 % площади лицевой стороны стены;

сложная - стены с усложненными частями, не превышающими 40 % площади лицевой стороны стены;

особо сложная - возведение арок, сводов, куполов, других конструкций сложного криволинейного очертания.

Различают следующие виды каменной кладки в зависимости от применяемых материалов:

из керамического кирпича пластического прессования - стены и столбы зданий и сооружений, подпорные стенки, дымовые трубы, конструкции подземных сооружений;

из керамического пустотелого кирпича - несущие наружные и внутренние стены здания. Теплотехнические качества кладки (малая теплопроводность) позволяют уменьшить толщину стен на 20 .25, а массу - на 20 .30 % по сравнению со стенами из полнотелого керамического кирпича;

из керамических пустотелых камней - наружные и внутренние стены зданий. Теплотехнические качества керамических камней позволяют уменьшить толщину стен до 50 % по сравнению со стенами из керамического кирпича;

из бетонных камней - устройство фундаментов, стен подвалов и других подземных конструкций, где требуется повышенные прочность и морозостойкость;

из пустотелых и легкобетонных камней - возведение наружных и внутренних стен. Фасады стен, выполненных из пустотелых шлако- и легкобетонных камней, для защиты от увлажнения и разрушения штукатурят;

из силикатных камней - возведение наружных и внутренних стен;

бутовая и бутобетонная кладка из природных камней (известняков и песчанников)неправильной формы - устройство фундаментов и каменных стен (бутовую кладку, облицованную кирпичом, применяют в стенах подвалов, цоколей зданий и др.);

кладка из природных камней правильной формы (ракушечник, туф и др.) - возведение наружных и внутренних стен.

Элементы каменной кладки. Кирпич или камень имеет грани, называемые верхней и нижней постелями, длинные боковые грани, называемые ложками, короткие боковые - тычками. Пересечение граней называют ребрами.

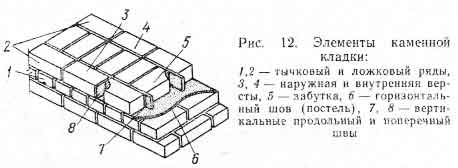

Кирпичи или камни, укладываемые в наружных рядах кладки, называют верстами 3, 4(рис. 12). Различают наружную версту и внутреннюю со стороны каменщика.

Кирпичи или камни, уложенные длинной гранью (ложком) к поверхности конструкции, образуют ложковый ряд 2, а уложенные короткой гранью - тычковый 1. Кирпичи или камни, укладываемые в верстовых рядах короткой или длинной стороной, образуют тычковую или ложковую версты.

Ряды кладки между наружной и внутренней верстами называют забутвчными или забуткой 5.

Ширина кладки, т. е. толщина стены, кратна числу уложенных полукирпичей. По толщине стены различают в один, полтора, два и т. д. кирпича или камня (т. е. 250, 380, 510 мм и т. д.), толщина перегородок - полкирпича или четверть кирпича (т. е. 120, 65 мм).

Между кирпичами или камнями оставляют зазоры, заполненные раствором, что придает кладке монолитность. Швы бывают горизонтальные 6 и вертикальные - продольные 7, поперечные 8.

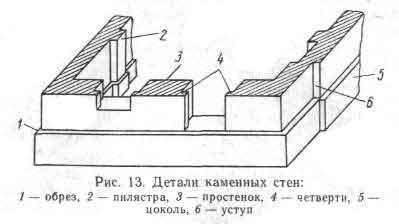

Степень сложности кладки бывает различной. Стены, не имеющие выступающих элементов, называют гладкими. Кладка может иметь напуски, пояски, обрезы и другие детали (рис. 13).

Напуск - это участок кладки, где ее очередной ряд выступает из плоскости стены. Напуск в каждом ряду допускается на одну треть длины кирпича.

Пояски - это напуск из нескольких рядов кладки, разделяющий фасад здания по высоте.

Обрезы 1 - это уменьшение толщины кладки с фасада, например при переходе от цоколя к стенке. Ряд кладки, завершающий обрез, выкладывают тычками.

Стены могут быть глухими или с проемами. Участок кладки между проемами называютпростенком 3. Выступы простенков называют четвертями.

Уступом 6 кладки называют места, где лицевая плоскость одной части стены выступает в ту или другую сторону от лицевой плоскости другой части.

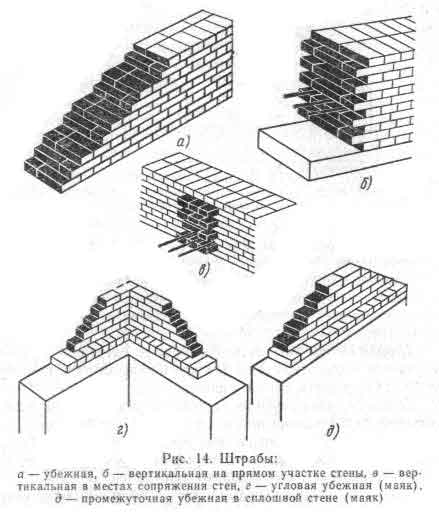

Ниши - это углубления в стене, кратные половине камня. Штрабы - участки временного обрыва кладки. Они бывают убежными и вертикальными (рис. 14).

Углубления в кладке называют бороздами. Их устраивают для прокладки трубопроводов, электрических кабелей и других скрытых проводок. Борозды бывают вертикальными и горизонтальными. Вертикальные борозды по ширине и глубине кратны половине кирпича или камня, горизонтальные - высоте ряда кладки.

Основные свойства каменной кладки. Каменная кладка должна быть прочной, устойчивой, плотной и иметь малую теплопроводность.

Плотность каменной кладки придает конструкции огнестойкость, сопротивляемость атмосферным воздействиям, повышенную теплопроводность. Поэтому стены из плотного кирпича и камней (без отверстий и пустот), отвечающие теплотехническим требованиям, зачастую имеют излишний запас прочности и устойчивости. Поэтому более выгодно применение пористых или пустотелых кладочных материалов. Это уменьшает толщину стен и снижает расход материалов.
