Водяная игла состоит из внутренней и наружной труб. Наружная труба имеет заостренный глухой нижний конец, а внутренняя — открытый. Во внутреннюю трубу подают горячую воду, которая через нижнее отверстие поступает в наружную трубу, поднимается вверх к выходному патрубку и по соединительной трубе поступает к следующей игле или в обратный трубопровод. Иглы располагают в шахматном порядке на расстоянии 0,75 .1,25 м друг от друга

Предварительное рыхление мерзлых грунтов. Осуществляют механическим и взрывным способами.

Механическое рыхление применяют при небольших объемах работ и сравнительно малых глубинах промерзания (до 1,3 м). Для рыхления используют клин-молоты, дизель-молоты и тракторные рыхлители, многоковшовые экскаваторы, оборудованные цепями-борами (рис. 17).

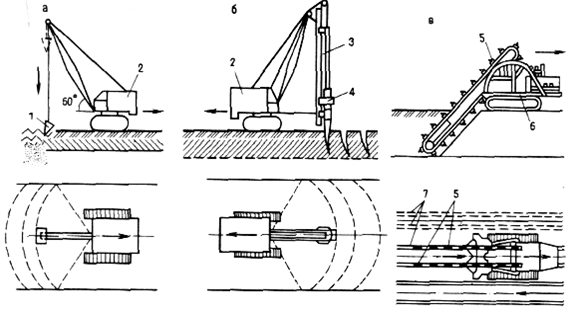

Рис. 17. Схема рыхления грунтов: а—клин-молотом; б—дизель-молотом; в—многоковшовым экскаватором, оборудованным режущими цепями-барами; 1—клин-молот; 2—экскаватор; 3—направляющая штанга; 4—дизель-молот; 5—режущие цепи (бары); 6—многоковшовый экскаватор; 7—щели в мерзлом грунте

Клин-молот подвешивают к стреле крана, а дизель-молот является навесным оборудованием к крану, тракторопогрузчику и трактору.

Тракторные рыхлители монтируют на базе гусеничных тракторов с мощностью двигателя более 110 кВт или используют для них навесное оборудование Рабочий орган рыхлителя представляет собой гребенку с зубьями, число которых составляет 1 .5.

Мерзлые грунты можно разрабатывать с предварительной нарезкой на блоки. При этом методе в массиве мерзлого грунта с помощью баровых, дискофрезерных и других машин устраивают взаимно перпендикулярные прорези на глубину 0,8 глубины промерзания Полученные блоки вынимают ковшом экскаватора или отодвигают бульдозером.

Рыхление мерзлого грунта взрывом применяют при больших объемах работ и значительной глубине промерзания. Этот метод отличает экономичность, особенно тогда, когда кроме рыхления требуется перемещение грунта в отвал. Методика выполнения взрывных работ описана ранее.

11. Техника безопасности

Земляные работы разрешается выполнять при наличии утвержденного и согласованного в установленном порядке ППР. До начала работ должно быть определено точное расположение действующих подземных коммуникаций с установкой специальных знаков Разработку грунта вблизи подземных коммуникаций можно выполнять только после получения письменного разрешения и в присутствии представителя организации, ответственной за их эксплуатацию. Около электрокабелей разрабатывать грунт с применением ударных инструментов запрещено. В случае обнаружения подземных сооружений, не указанных в проекте, а также при выделении вредных газов, земляные работы должны быть прекращены до получения дополнительных указаний. На бровки выемок не должны действовать никакие нагрузки. Вертикальные стенки траншей и котлованов закрепляют по достижении допустимой для данного грунта глубины.

Выемки необходимо разрабатывать с откосами в соответствии со СНиП, а грунт при этом можно отсыпать не ближе 0,5 м к бровке котлована или траншеи. Образующиеся при разработке выемок козырьки следует обрушить, приняв все меры предосторожности и удалив предварительно людей из забоя.

В ночное время помимо обязательного освещения рабочей площадки должны иметь индивидуальное освещение землеройные, землеройно-транспортные и транспортные машины.

Стоянку и пути передвижения машин и механизмов, занятых на земляных работах, выносят за пределы призмы обрушения грунта. Поверхность путей перемещения экскаваторов должна быть спланирована.

Одноковшовые экскаваторы перемещают с опущенным до уровня земли ковшом и развернутой стрелой. Запрещено перемещать бульдозером грунт на подъем более 10° и под уклон более 30°, а также выдвигать отвал при сталкивании грунта за бровку откоса выемки.

При рыхлении грунта ударным способом определяют границу опасной зоны разлета кусков грунта и устанавливают защитные приспособления. Места электропрогрева мерзлого грунта ограждают, и проведение каких-либо работ на этом участке разрешают после отключения тока.

Территорию гидромеханической разработки грунта ограждают с установкой предупредительных знаков. Насосная станция и гидромониторы в забое должны иметь телефонную связь и аварийную сигнализацию.
