Полимеризация и силикатизация. Относятся к химическому способу закрепления грунтов.

При полимеризации в грунт через инъекторы нагнетают композицию, состоящую из полимерной смолы и отвердителя. Количеством введенного отвердителя регулируют продолжительность отверждения смолы, которая может быть от нескольких минут до нескольких суток. Полимеризация позволяет получать прочность грунта до 25 МПа. Однако высокая стоимость полимерных смол сдерживает широкое внедрение этого метода.

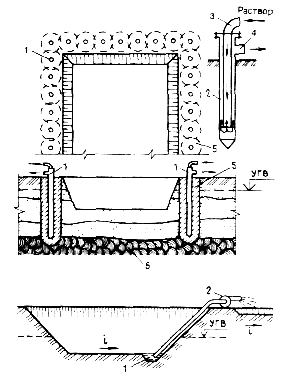

Рис. 13. Схема закрепления грунтов методом замораживания.

1- замораживающая колонка.

2 –наружная труба.

3 - питающая труба.

4-патрубок, подсоединённый к холодильной установке.

5-замороженный грунт.

6-водонепроницаемый грунт.

При силикатизации используют водные -растворы силиката натрия (Na2SiO-}) и хлористого кальция (CaClz). Нагнетают растворы после их предварительного перемешивания в определенном соотношении, либо поочередно, вначале раствор силиката натрия, затем — хлористого кальция.

Растворы вступают в реакцию, что приводит к образованию геля кремниевой кислоты, который обволакивает частицы грунта и, твердея, связывает их в монолит.

Прочность закрепленного силикатизацией грунта зависит от его дренирующих свойств и способа введения растворов (совместного или поочередного) и составляет 0,3 .3 МПа.

Электрический способ. Применяют для закрепления влажных глинистых грунтов. Он основан на использовании явления электроосмоса — способности перемещения (миграции) влаги от положительного электрода (анода) к отрицательному (катоду). Для этого через грунт пропускают постоянный ток с напряженностью поля 0,5 . I В/см и плотностью 1 .5 А/м2. Под действием тока влага мигрирует, влажность грунта уменьшается, грунт самоуплотняется, приобретая большую устойчивость.

Электрохимический способ. Отличается от предыдущего тем, что одновременно с пропуском электрического тока в грунт вводят через инъекционные трубки, являющиеся одновременно катодом, раствор химических добавок (силиката натрия, хлористого кальция, хлорного железа). Благодаря этому интенсивность процесса закрепления грунта возрастает.

8. Водоотлив и водопонижение

Устройство котлованов и траншей в водонасыщенных грунтах ведут с удалением из них поверхностных и грунтовых вод. Для этого используют открытый водоотлив или искусственное водопонижение.

Открытый водоотлив. Применяют в грунтах с коэффициентом фильтрации до I м/сут. Он предусматривает откачку насосами воды, поступающей в траншею или котлован. Для сбора воды дно выемки делают с небольшим уклоном, а в самой пониженной части устраивают приямок-зумпф (рис. 14). При разработке траншей зумпф располагают в специальном отсеке траншеи, называемом «усом».

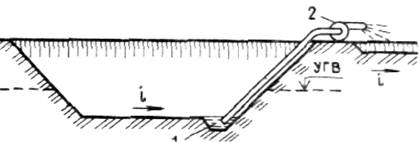

Рис. 14. Схема открытого водоотлива из котлована: 1—зумпф; 2—центробежный насос

Основным недостатком этого метода является постоянное присутствие в выемке воды, которая усложняет производство работ и снижает устойчивость стенок выемки из-за разжижения грунта.

Искусственное понижение уровня грунтовых вод. Применяют в грунтах с высоким (более 2 м/сут) коэффициентом фильтрации. Сущность метода состоит в непрерывной откачке воды из специальных скважин, располагаемых рядом с выемкой. Для откачки воды используют легкие иглофльтровые установки, эжекторные иглофильтры, глубинные насосы, погружаемые в трубчатые колодцы.

Иглофильтровые установки (рис. 15,а,б) включают в себя комплект иглофильтров, водосборный коллектор и центробежный насос. Иглофильтр представляет собой трубу, к нижней части которой присоединено фильтровое звено, состоящее из наружной перфорированнойи внутренней глухой труб. Внизу иглофильтра имеются кольцевой и шаровой клапаны, обеспечивающие погружение в грунт гидравлическим способом без дополнительных устройств путем нагнетания воды по внутренней трубе. Вода, выходя из наконечника, размывает грунт вокруг фильтра и он погружается под собственным весом. На поверхности земли иглофильтры с помощью водосборного коллектора подключают к центробежному насосу.

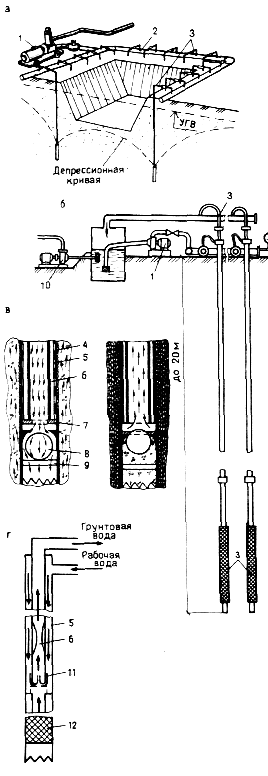

Рис. 15. Схема искусственного водопонижения: а—иглофильтровой установкой; б—эжекторной установкой; в—схема работы клапанов иглофильтрового звена; г—схема действия эжекторного иглофильтра; 1—центробежный насос; 2—коллектор; 3—иглофильтры; 4—фильтрационная сетка; 5—наружная труба; 6—внутренняя труба; 7—кольцевой клапан; 8—шаровой клапан; 9—ограничитель; 10—низконапорный насос; 11—эжекторная насадка; 12—фильтровое звено.

Располагают иглофильтры по периметру котлована или вдоль траншеи. Если требуется понизить уровень грунтовых вод более чем на 5 м, иглофильтры располагают ярусами.

Эжекторные иглофильтровые установки (рис. 15,в,г) применяют для понижения уровня грунтовых вод на глубину до 20 м в грунте с коэффициентом фильтрации более 3 м/сут, располагая их одним ярусом.

Эжекторный иглофильтр состоит из надфильтрового н фильтрового звеньев. Фильтровое звено устроено по принципу легкого иглофильтра, но без клапанов в нижней его части. Надфильтровое звено состоит из наружной и внутренней трубы с эжекторной насадкой.

При работе установки в кольцевое пространство между наружной и внутренней трубами подают под давлением 750 .800 кПа рабочую воду, которая через отверстия в эжекторе устремляется вверх по внутренней трубе. В результате резкого изменения скорости движения рабочей воды в насадке создается разрежение, обеспечивающее подсос грунтовой воды из внутренней трубы фильтрового звена. Грунтовая вода, смешиваясь с рабочей, поступает в циркуляционный бак, откуда ее при избытке откачивают насосом или удаляют самотеком.

Эжекторные иглофльтры погружают в грунт раздельно. Вначале гидравлическим способом погружают колонну наружных труб с иглофильтром на требуемую глубину, а затем в нее опускают колонну внутренних труб с эжекторной насадкой.

Глубинные насосы в трубчатых колодцах применяют для понижения уровня грунтовых вод на глубину более 20 ч Колодец представляет собой погруженную в грунт трубу диаметром 200 .400 мм, оборудованную фильтрами. В колодец ниже уровня грунтовых вод опускают глубинный насос, с помощью которого откачивают воду. Устраивают колодцы по периметру будущей выемки.

9. Транспортировка и уплотнение грунта

Разработанный экскаваторами грунт перемещают в насыпи или резервы при помощи самосвалов, тракторов с прицепами, железнодорожных составов, ленточных конвейеров, а иногда гидравлического транспорта по трубопроводам Земляные сооружения должны быть устойчивыми, надежными и прочными на всем протяжении эксплуатации. Это обеспечивают равномерным послойным распределением и уплотнением грунта. Чаще толщину слоя принимают 150 . 800 мм в зависимости от вида грунта, степени его уплотнения и массы уплотняющих машин.
