е - то же, при большей ширине котлована,

ж - то же, с зигзагообразным перемещением экскаватора,

з. - боковая проходка,

и — продольно-челночная проходка драглайна

Обратной лопатой экскаватор разрабатывает грунт «на себя» с торцовой или боковой проходкой. При торцовом забое (рис. 8,д,е,ж) экскаватор перемещается по оси отрываемой им траншеи или котлована, попеременно разрабатывая грунт то с одной, то с другой стороны в зависимости от того, куда подходят транспортные средства. Если грунт разрабатывают с одной стороны оси движения экскаватора, то образуется боковой забой (рис. 8,з).

Экскаваторы с обратной лопатой целесообразно применять для отрывки траншей и котлованов глубиной до 6 м.

Экскаватор, оборудованный драглайном, разрабатывает грунт аналогично экскаватору с обратной лопатой. Но более эффективной схемой разработки является челночная, так как ковш драглайна имеет гибкую подвеску. При этой схеме транспортные средства подходят по дну котлована и угол поворота экскаватора при выгрузке грунта будет минимальным (рис. 8,и).

Разработка грунта многоковшовыми экскаваторами. Многоковшовые экскаваторы являются машинами непрерывного действия и отличаются высокой производительностью. Рабочим органом у них являются ковши, насаженные через равные интервалы на замкнутой цепи или колесе (ротор), в зависимости от чего различают экскаваторы цепные и роторные (рис. 9).

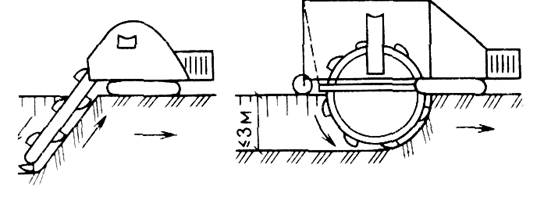

Рис. 9. Разработка грунта многоковшовыми экскаваторами а - цепным; б - роторным

По характеру перемещения рабочего органа относительно направления движения экскаваторы бывают продольного и поперечного черпания. Экскаваторы продольного черпания (цепные и роторные) используют для устройства траншей небольших размеров; экскаваторы поперечного черпания — для разработки котлованов и траншей большого сечения, планировки откосов, при работе в карьерах. При устройстве траншей вдоль трассы выполняют планировку поверхности бульдозером на ширину хода многоковшового экскаватора. Экскаваторы непрерывного действия способны разрабатывать грунты I .III групп, не содержащие камней, пней и крупных включений.

Разработка грунта землеройно-транспортными машинами. Землеройно-транспортные машины за один цикл разрабатывают грунт, перемещают его, разгружают в насыпь или кавальер и возвращаются в забой порожняком. Основными землеройно-транспортными машинами являются скреперы, бульдозеры и грейдеры.

Скреперы отличает высокая производительность. Их используют при разработке котлованов и на планировочных работах в грунтах I .IV групп. Плотные грунты перед разработкой скрепером предварительно рыхлят. Толщина разрабатываемого за один проход слоя грунта зависит от мощности скрепера и составляет 120 .320 мм.

Рабочим органом скрепера является ковш с ножевым устройством, расположенным в нижней его части, которым при движении осуществляют послойное резание грунта с одновременным перемещением его в ковш. Разгружают ковш с одновременным разравниванием грунта слоем толщиной 220—550 мм также при движении скрепера.

Скреперы бывают прицепными с вместимостью ковша 2,25 .10 м3, работающие в сцепе с трактором-тягачом, и самоходными с вместимостью ковша 8 м3 и более. Самоходные скреперы являются более совершенными машинами. Они обладают хорошей маневренностью и высокой скоростью передвижения.

Схема работы скрепера зависит от взаимного расположения выемок и насыпей. Простейшей является схема работы по эллипсу (рис. 10,а). Но в этом случае машина делает поворот только в одну сторону, что приводит к неравномерному износу рабочих частей скрепера. Для устранения этого явления используют схему работы скрепера по «восьмерке» (рис. 10,6).

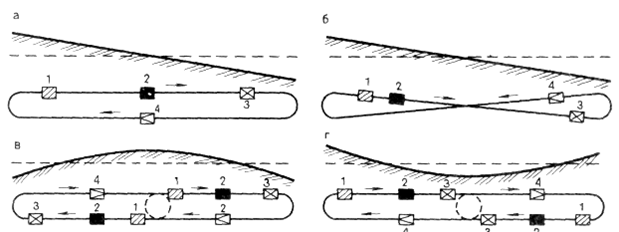

Рис. 10. Схема разработки грунта скреперами а—проходка по эллипсу; б—то же, по восьмерке; в—сдвоенная проходка по эллипсу при двух насыпях; г—то же, при двух выемках; 1—участок загрузки; 2—груженый скрепер; 3—участок разгрузки; 4—порожний скрепер

Эта схема в два раза уменьшает число полных разворотов скрепера, что повышает его производительность.

При чередовании насыпи и выемки наиболее эффективной схемой работы скрепера является сдвоенная проходка (рис. 6.10.в.г). Дальность транспортировки грунта прицепными скреперами - до 1000 м, самоходными - до 3000 м.

Бульдозерами разрабатывают грунт в неглубоких и протяженных выемках и резервах для перемещения его в насыпь на расстояние до 100 м. Бульдозерами также обваловывают, разравнивают и планируют грунт, зачищают дно котлованов после экскаваторной разработки. Они часто входят в комплект оборудования, обеспечивающего комплексную механизацию земляных работ, разравнивая грунт, доставляемый различными транспортными средствами.

Разработку выемок бульдозером ведут ярусами, равными толщине слоя, снимаемого за один проход. При этом обеспечивают работу бульдозера под уклон.

На планировочных работах грунт разрабатывают преимущественно траншейным или послойным способом.

В первом случае ярусы глубиной 400 .500 мм разрабатывают траншеями шириной в отвал бульдозера, оставляя между ними нетронутый грунт полосами 400 .600 мм (рис. 11,а). Их срезают бульдозером в последнюю очередь.

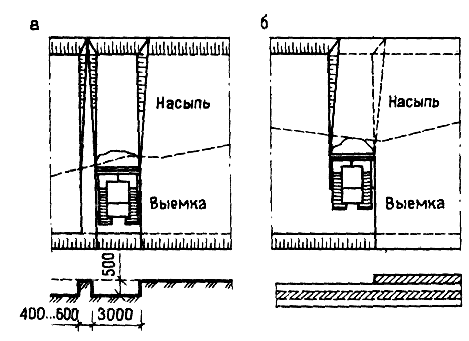

Рис. 11. Схема разработки грунта бульдозерами траншейным (а) и послойным (б).

При послойном способе грунт разрабатывают слоями, на толщину снимаемой стружки за один проход бульдозера, последовательно по всей ширине выемки или отдельной ее части (рис. 11,6).

При дальности перемещения грунта более 40 м применяют способ разработки с промежуточным валом, а также спаренную работу двух бульдозеров. Отсыпку грунта в насыпи ведут послойно, начиная с более удаленной точки от места забора.

Грейдерами осуществляют планировку территории, устройство откосов земляных сооружений и протяженных насыпей высотой до 1 м, профилируют дорожное полотно, отрывают кюветы. Плотные грунты перед их разработкой грейдером рыхлят тракторным рыхлителем или плугом. Грейдеры используют при перемещении грунта на небольшие расстояния.

Разработка грунта гидромеханическим способом

Гидромеханическую разработку грунта применяют при возведении гидротехнических сооружений, устройстве больших водоемов, дорожных насыпей и выемок, а также при намыве территорий под застройку в прибрежных зонах водных акваторий и на заболоченных участках в районах нового освоения. Этот способ предусматривает полную механизацию всех процессов разработки, транспортировки и укладки грунта в сооружения, снижая стоимость и трудоемкость работ по сравнению с применением землеройных и землеройно-транспортных машин. Однако эффект получают лишь при больших объемах земляных работ, так как требуется прокладка трубопроводов, устройство эстакад и других сооружений.

Разработка грунта гидромониторами. Основана на разрушении грунта струей воды, вытекающей из насадки под давлением 2,5 .15 МПа. Размытый грунт, смешиваясь с водой, образует полужидкую массу, называемую пульпой. Пульпу собирают в специальные углубления — зумпфы, откуда перекачивают грунтовым насосом по трубам к месту укладки.
