Проектные отметки в искомых точках определяют по формуле:

hпр= hср±La*i

где i - заданный уклон, выраженный в десятичных дробях; La — расстояния от точки "а", в которой определяют проектную отметку, до оси, имеющей среднюю планировочнyю отметку.

Определив проектные отметки с учетом заданных уклонов, вычисляют рабочие отметки, проводят линии нулевых работ, вычисляют объемы планировки.

Однако данный расчет не обеспечивает «нулевого баланса», так как разработанный в выемке грунт при укладке в насыпь не может быть уплотнен до первоначального объема, следовательно, некоторое его количество останется в избытке. Этот избыток равен объему разработанного в выемке грунта, умноженному на коэффициент его остаточного разрыхления.

Для достижения «нулевого баланса» среднюю планировочную отметку корректируют с учетом остаточного разрыхления разрабатываемого и укладываемого в насыпь грунта. По корректированным отметкам определяют новое положение линии нулевых работ, после чего пересчитывают все объемы.

6. Основные способы разработки грунтов

Грунт при строительстве разрабатывают тремя основными способами: способом резания, гидромеханическим и взрывным способом.

Выбор того или иного способа преимущественно зависит от вида земляного сооружения и его размеров, вида грунта и гидрогеологических условий.

При разработке грунта и устройстве земляных сооружений любым из перечисленных выше способов используют соответствующий комплект машин, работающих в определенной технологической взаимосвязи. Комплект машин должен обеспечивать выполнение всех процессов непрерывным и равномерным потоком в течение всего времени производства работ при максимальной загрузке всех участвующих машин.

Машина, выполняющая основной объем работ, является ведущей. В зависимости от ее производительности определяют число и мощность других входящих в комплект машин.

Выбор машин основан на технико-экономическом расчете, позволяющем определить наиболее эффективное сочетание машин по стоимости и трудозатратам.

Разработка грунта резанием. Разработку грунта резанием осуществляют с использованием землеройных и землеройно-транспортных машин.

Землеройные машины режут грунт и перемещают его на небольшие расстояния с выгрузкой в отвал или на транспортные средства. К этим машинам относят экскаваторы различных типов — одноковшовые (прямая и обратная лопата, драглайн, грейфер), многоковшовые (цепные и роторные) и фрезерные.

Наибольшее применение в строительстве вследствие своей универсальности и хорошей маневренности получили одноковшовые экскаваторы с вместимостью ковша 0,15 .2 м3.

В зависимости от ходового устройства экскаваторы разделяют на гусеничные, пневмоколесные, автомобильные и шагающие с гидравлической, пневматической или электрической системой управления.

Они имеют комплект сменного оборудования, включающий прямую и обратную лопату, драглайн и грейфер (рис.7).

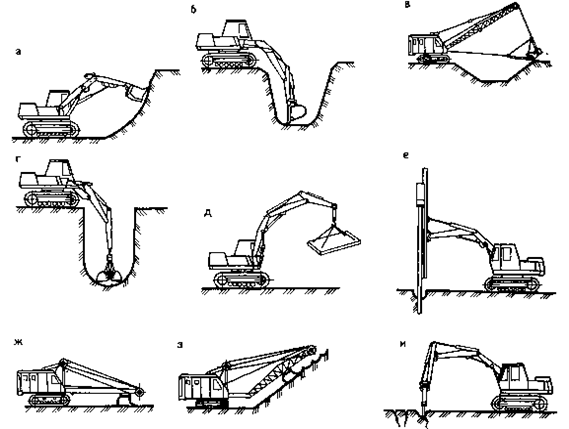

Рис. 7. Одноковшовые экскаваторы со сменным рабочим оборудованием: а—прямая лопата; б—обратная лопата; в—драглайн; г—грейфер; д—кран; е—сваебойный копер; ж—струг; з—планировщик откосов; и—рыхлитель грунта.

Кроме того, одноковшовые экскаваторы могут быть оснащены грузовым крюком, сваебойным оборудованием, стругом, приспособлением для планировки откосов и другими специальными устройствами.

Прямая лопата (рис.7,а) представляет собой открытый сверху ковш с режущим передним краем, жестко насаженный на рукоять, которая шарнирно соединена со стрелой. Опорожняют ковш, открывая его днище.

Экскаваторы с прямой лопатой используют при разработке грунта I .III групп, чаще, с погрузкой в транспортные средства, реже при отсыпке в отвал.

Такой экскаватор разрабатывает грунт, находящийся выше уровня его стоянки и поэтому всегда находится внизу котлована.

Обратная лопата (рис. 7,6) -это открытый снизу ковш с режущим передним краем, жестко насаженный на рукоять, которая шарнирно соединена со стрелой. Грунт разгружают, опрокидывая ковш.

Рабочая зона экскаватора с обратной лопатой расположена ниже горизонта стояния, что позволяет разрабатывать переувлажненный грунт. Экскаватор особенно удобен при разработке котлованов небольшой глубины.

Ковш драглайна (рис. 7,в) имеет гибкую канатную подвеску, с помощью которой его крепят к удлиненной стреле кранового типа и забрасывают в выемку на расстояние, несколько превышающее длину стрелы.

К ковшу крепят также тяговый канат, позволяющий осуществлять наполнение и опорожнение ковша.

Драглайном можно разрабатывать грунты, находящиеся под слоем воды. Наибольшей производительности его достигают при работе в отвал, так как гибкая подвеска затрудняет наводку ковша при погрузке в транспортные средства.

Грейфер (рис. 7,г) представляет собой ковш с двумя или более челюстями, смыкающимися с помощью индивидуального канатного или гидравлического привода. Его, как и ковш драглайна, навешивают, используя систему канатов на удлиненную стрелу крана. С помощью грейфера можно разрабатывать выемки с вертикальными стенками. Применяют грейфер при разработке грунтов малой плотности (I и II групп), выемке песка и гравия из-под воды, а также на погрузочно-разгрузочных работах.

Место работы экскаватора называют экскаваторным забоем, параметры которого зависят от марки экскаватора, вида транспорта и принятой схемы разработки грунта.

Высота (глубина) забоя должна обеспечивать заполнение ковша экскаватора за одно черпание. Если высота забоя относительно мала (например, при разработке планировочной выемки), то целесообразно использовать; экскаватор вместе с бульдозером. Последний разрабатывает грунт и перемещает его к рабочему месту экскаватора, обеспечивая для него достаточную высоту забоя.

Применение рациональных приемов работы в правильно назначенном забое позволяет обеспечить наивысшую производительность машин при минимальной себестоимости земляных работ.

Разработка грунта одноковшовыми экскаваторами. Разработку грунта экскаваторами с прямой лопатой ведут лобовой и боковой проходкой. В лобовом забое (рис. 8,а,б,в) экскаватор разрабатывает грунт впереди себя и грузит его на транспортные средства, подаваемые к экскаватору сзади по дну забоя то с одной, то с другой стороны от оси проходки.

В боковом забое (рис. 8,г) экскаватор разрабатывает грунт по одну сторону от оси проходки и грузит его на транспортные средства, подаваемые по другую сторону.

Глубокие выемки разрабатывают в несколько ярусов. За ярус принимается высота забоя данного типа экскаватора.

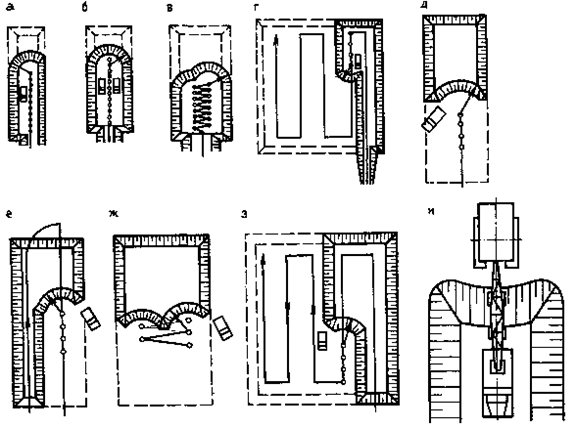

Рис. 8. Схема разработки котлованов одноковшовыми экскаваторами.

а - лобовая проходка прямой лопаты с односторонней погрузкой грунта в самосвалы;

б - то же, с двухсторонней погрузкой,

в - то же, с зигзагообразным перемещением экскаватора,

г - боковая проходка,

д. - торцовая проходка обратной лопаты или драглайна;
