Сопоставление с условиями задачи показывает, что допуски установлены правильно.

б) Метод неполной взаимозаменяемости.

Сущность метода заключается в том, что требуемая точность замыкающего звена размерной цепи достигается с некоторым, заранее обусловленным риском путём включения в неё составляющих звеньев без выбора, подбора или изменение их значений.

Зададим значение коэффициента риска tАΔ , считая, что в данном случае Р=1% экономически оправдан. Такому риску tАΔ =2,57.

Полагая, что условия изготовления деталей таковы, что распределение отклонений составляющих звеньев будет близким к закону Гаусса, принимаем

Найдём средний допуск на звенья при обоих методах:

Ai	Метод полной взаимозаменяемости					Метод неполной взаимозаменяемости
	∆в	∆н	∆0	TA	TAср	∆в	∆н	∆0	TA	TAср
A1	+0,08	-0,08	0	0,16	0,17	+0,25	-0,25	0	0,5	0,48
A2	+0,08	-0,08	0	0,16		+0,23	-0,23	0	0,46
A3	+0,08	-0,08	0	0,16		+0,20	-0,20	0	0,40
A4	+0,09	-0,09	0	0,18		+0,26	-0,26	0	0,52
A5	+0,08	-0,08	0	0,16		+0,23	-0,23	0	0,46
A6	+0,09	-0,09	0	0,18		+0,26	-0,26	0	0,52

Для достижения требуемой точности замыкаю­щего звена в одной размерной цепи выбираем метод не полной взаимозаменяемости. Данный метод позволяет расширить допуски на составляющие звенья, что ведёт к понижению себестоимости и работоспособности по отношению к методам пригонки и регулирования.

Метод неполной взаимозаменяемости не гарантирует получения 100% изделий с отклонениями замыкающего звена в пределах заданного допуска, с коэффициентом риска равным 1%. Однако дополнительные затраты труда и средств на исправление небольшого числа изделий, размеры которых вышли за пределы допуска, в большинстве случаев малы по сравнению с экономией труда и средств, получаемых при изготовлении изделия, размеры которого имеют более широкие допуски.

Экономический эффект, получаемый от использования метода неполной взаимозаменяемости вместо метода полной взаимозаменяемости, возрастает по мере повышения требований к точности замыкающего звена и увеличении числа составляющих звеньев в размерной цепи.

возможность выполнения технологических процессов изготовления деталей и особенно сборки машин рабочими невысокой квалификации.

2.4 Контроль точности сборки узла или его испытание.

Контроль крана выполнить внешним осмотром с применением линейки, штангенциркуля и весов. Выполнить внешний осмотр поверхностей трения сопрягаемых деталей после контрольной разборки. После контроля кран собрать и провести испытания на соответствие требованиям ТУ 24.05.10.126-97 на испытательном стенде. При разборке и сборке крана использовать средства измерения ОТК. Измерение величин давления сжатого воздуха провести по манометрам. При испытании рукоятка крана ставится в тормозное положение «Т». Время наполнения резервуара измеряют секундомером. Для испытания отпуска тормозов рукоятка крана ставится в отпускное положение. Время снижения давления в резервуаре измеряется секундомером. Затем рукоятка крана ставится в положение «П» последовательно после испытаний положений «Т» и «О». При этом не должно быть завышения давления после испытания в положении «Т» и снижения давления после испытания в положении «О». Измерения провести по истечении 30 секунд после перевода ручки крана в течение 30 секунд. Испытание провести в резервуаре V= 10л. 0,6 МПа обмыливанием мест соединений. Испытания крана при предельных значениях температур +45±3°С и -50±3 провести в климатической камере. После достижения в климатической камере предельного значения температуры кран выдержать в ней не менее чем в течении 2х часов. Подтверждение показателей надёжности допускается проводить сбором статистических данных по результатам эксплуатационных испытаний.

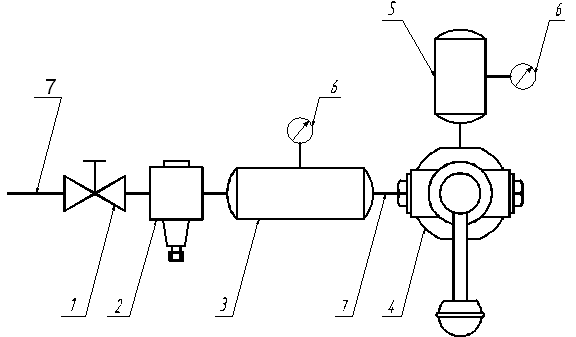

Схема пневматическая принципиальная стенда

1- кран 1-2 УЗ ОСТ 24.290.16-86;

2- редуктор 212;

3- резервуар V = 20 л.;

4- кран 172;

5- резервуар V = 10 л.;

6- манометр Кл.1 ц/д 0,1 кгс/см2, предел 10 кгс/см2 ГОСТ 2405-88;

7- труба 15 ГОСТ 3262-75.

После установки крана на подвижной состав повторно проводят испытания на герметичность мест соединений.

2.5 Схема сборки узла.

2.6 Выбор вида и формы организации процесса сборки узла.
