6. Шарикоподшипниковые стали

Детали шарикоподшипников (кольца, шарики, ролики) в процессе работы испытывают высокие удельные переменные нагрузки. Поэтому стали, используемые для их изготовления, должны иметь высокую прочность, износостойкость и высокий предел выносливости. Кроме того, к шарикоподшипниковым сталям предъявляют высокие требования по содержанию неметаллических включений (сульфидных, оксидных), макро- и микрополостей, ликвации, размеру и расположению карбидных включений. Это обусловлено характером работы шарикоподшипников. Указанные дефекты являются концентраторами напряжений, особенно если они находятся в поверхностных слоях деталей. Кроме того, при работе подшипников возможно выкрашивание неметаллических включений, что резко снижает долговечность подшипника.

Для изготовления шариковых и роликовых подшипников применяют высокоуглеродистую сталь, легированную хромом (табл. 4).

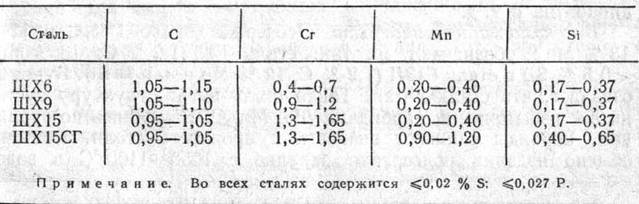

Таблица 4. Химический состав, %, шарикоподшипниковой стали

Маркировку ШХ следует расшифровывать как шарикоподшипниковую хромистую. Цифра показывает среднее содержание хрома в десятых долях процента.

Шарики и ролики небольших диаметров изготавливают из стали ШХ9. Из стали ШХ15–шарики диаметром больше 22,5 мм, ролики диаметром 15–30 мм, а также кольца всех размеров; ролики диаметром более 30 мм и кольца с толщиной стенки: более 15 мм–из стали ШХ15СГ.

Для изготовления деталей крупногабаритных подшипников, работающих при больших ударных нагрузках (например, подшипников прокатных станов), применяют цементуемую сталь 20Х2Н4А. При этом проводят глубокую цементацию, получая цементованный слой глубиной 5–10 мм.

7.Износостойкие стали

Износ деталей машин и аппаратов является сложным процессом. Типовыми случаями являются обычное трение скольжения и абразивный износ. В первом случае металл наклепывается с поверхности, поэтому износостойкость существенно зависит от способности металла наклепываться. Во втором случае, когда частицы металла вырываются с поверхности, износостойкость определяется твердостью и сопротивлением отрыву. Износостойкость может быть повышена химико-термической обработкой.

Графитизированные стали содержат повышенное количество углерода (до 1,75 %) и до 1,6 % Si. Кремний вводят как графитизирующий элемент. Часть углерода в этих сталях после графитизирующего отжига (напоминающего отжиг для получения ковкого чугуна) выделяется в виде графита. После термической обработки структура стали состоит из зернистого перлита с некоторым количеством мелких округлых включений графита. При неабразивном износе графит играет роль смазки, предотвращая сухое трение и схватывание. Кроме того, эти стали обладают антивибрационными свойствами.

Графитизированную сталь применяют для изготовления штампов, матриц, коленчатых валов, шаров, лопастей, дробеструйных аппаратов и т.д.

Высокомарганцовистые стали содержат около 1 % С и 12–13 % Мn, обозначают их так: сталь Г13Л (1,2 % С; 13 % Мn; £0,5 % Si) и сталь Г13Л (1,2 % С; 12 % Мn и 1 % Si). Буква Л означает, что сталь литая. Такая сталь имеет структуру аустенита с избыточными карбидами (Fe, Мn)3С. Выделяясь по границам, карбиды снижают вязкость и прочность стали. Поэтому обычно изделия подвергают закалке с 1050–1100 °С в воде, получая структуру однородного марганцовистого аустенита (sв=800¸1000 МПа; d=40¸50 %; НВ=200¸250). Характерной особенностью марганцовистого аустенита является его повышенная склонность к наклепу. При деформации на 60–70 % твердость стали Г13 увеличивается до НВ 500 (рис. 6), что объясняется большими искажениями кристаллической решетки, дроблением блоков мозаики и даже образованием структуры

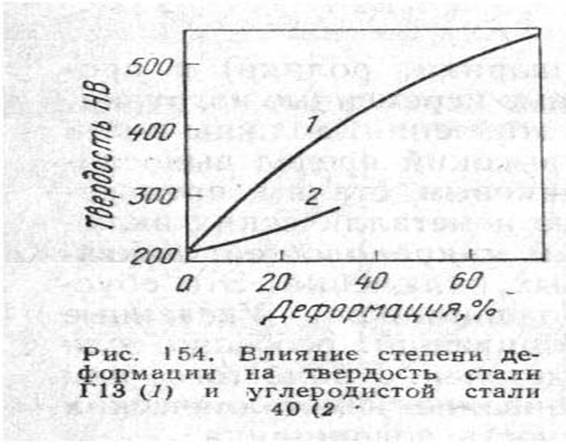

Рис. 4. Влияние степени деформации на твердость стали Г13(1) и углеродистой стали 40 (2)

Сталь Гадфильда широко используют для изготовления деталей, испытывающих в процессе эксплуатации ударные нагрузки и износ одновременно. Вследствие большой вязкости аустенита эта сталь плохо обрабатывается режущим инструментом, изделия из нее изготавливаются главным образом литьем.

Из стали Г13 делают крестовины железнодорожных и трамвайных путей, зубья ковшей землечерпательных машин, траки гусеничных машин, щеки дробилок и др.

8. Строительные стали

Так как детали строительных конструкций соединяют сваркой, то основным требованием к строительным сталям является хорошая свариваемость. Поэтому строительные стали содержат до 0,25 % С. При более высоком содержании углерода в зонах, нагретых при сварке до температур выше критических, возможно образование структуры мартенсита. В этом случае наблюдается объемный эффект, что способствует образованию холодных трещин в зонах около сварных швов. Кроме того, углерод, расширяя интервал кристаллизации металла шва, способствует образованию горячих трещин в металле шва.

В качестве строительных сталей используют главным образом углеродистые стали обыкновенного качества марок Ст3, Ст4, имеющие sт=200¸270 МПа.

Прочность строительных сталей повышается в результате легирования. Поскольку строительную сталь используют в больших количествах, то целесообразно вводить в ее состав дешевые легирующие элементы. Такими элементами являются марганец и кремний. Низколегированная строительная сталь содержит до 1,75 % Мn и до 0,7 % Si. Предел текучести увеличивается до 360¸380 МПа.

Низколегированные строительные стали, кроме улучшения механических свойств, имеют еще одно преимущество–пониженную критическую температуру перехода в хрупкое состояние. Эти стали могут работать до –40 °С, а стали 10ХСНЛ и 15ХСНД, легированные дополнительно никелем и медью, и до –60 °С.

9. Автоматные стали

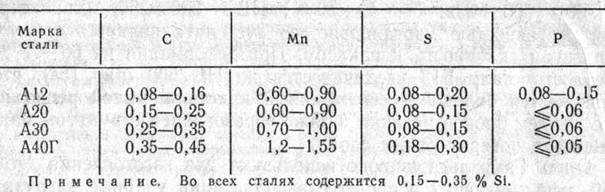

Для неответственных деталей, производимых в большом количестве на станках-автоматах (болты, гайки, винты, втулки и т.д.), используют так называемые автоматные стали (ГОСТ 1414–75). В таких сталях допускается повышенное содержание серы и фосфора, поэтому они обладают меньшей вязкостью, благодаря чему стружка образуется короткая и ломкая, а поверхность обработанных сталей получается чистой и ровной. При изготовлении деталей из автоматных сталей можно допускать большие скорости резания.

Добавки свинца (~0,25 %) улучшают обрабатываемость резанием (АС11, АС40). Автоматные стали подвергают диффузионному отжигу, при температуре 1100–1150 °С для устранения ликвации серы, тем самым исключается возможность красноломкости. Для повышения прочности автоматные стали иногда нагартовывают холодной протяжкой. В последнее время автоматные стали, кроме свинца, легируют и другими элементами: марганцем, хромом, никелем (А40Г, АС20ХГНМ и др.).
