Примеры архитектурных рисунков прямоугольных оконных и балконных дверных блоков

а, б, в, г, д, е, ж - примеры конструкций оконных блоков 15М по высоте; з, и - конструкция однопольных балконных дверных блоков размером 22-7; к - то же, по индивидуальному заказу: с горбыльковым переплетом и глухой филенкой; л - примеры конструкции двупольного балконного дверного блока с двойной фрамугой для общественных зданий размером, 28-18

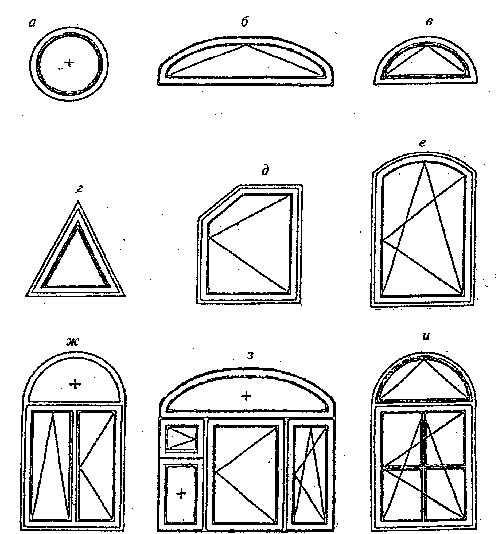

Примеры архитектурных рисунков фигурных оконных блоков и оконных блоков со сложным рисунком

а - круглый не открывающийся оконный блок; б - полуовальный оконный блок с откидным открыванием; в - полукруглый оконный блок с откидным открыванием; г - треугольный оконный блок с откидным открыванием; д - трапециевидный распашной одностворчатый оконный блок; е - полуарочный одностворчатый оконный блок с поворотно-откидным открыванием; ж - арочный двустворчатый оконный блок с откидным и распашным открыванием створок и не открывающейся фрамугой; з - трехстворчатый оконный блок с комбинированным открыванием, форточкой, не открывающейся подфорточной створкой и не открывающейся полуовальной фрамугой; и - арочный одностворчатый оконный блок с поворотно-откидным открыванием створки с горбыльковым переплетом и открывающейся фрамугой

Список использованной литературы.

1. ГОСТ 23166. Оконные общие технические условия. Дата введения 2001-01-01.

2. Стеклопакет плюс алюминий, дерево или пластик. П. Т. Ожогов. 1998г.

3. В.А. Тарасов, ЗАО "КБЕ Оконные технологии".

4. Экономическое обозрение №23 (471)
