рис.35

Металлы 1 и 2, составляющие термопару, подбирают так, чтобы чувствительность её была наибольшей. Один спай помещают в место, температуру которого нужно измерить, а температуру другого спая поддерживают постоянной. При не очень точных измерениях второй спай находится просто в воздухе. При точных измерениях его погружают в сосуд Дьюара, заполненный, например, жидким азотом или тающим льдом. К клеммам аб подключают чувствительный гальванометр. Термопары позволяют измерять как очень высокие, так и очень низкие температуры, которые невозможно измерить обычным жидкостным термометром.

Для увеличения чувствительности вместо одной термопары берут несколько термопар, соединенных последовательно. Э.д.с. полученной термобатареи равна сумме э.д.с. отдельных термопар. Термостолбики монтируют так, что все нечётные спаи находятся на поддерживающей рамке, а все чётные - в середине рамки. Рамка с термобатареей помещена внутрь закрытого металлического кожуха, имеющего небольшое оконце, через которое падающее на термостолбик излучение нагревает чётные спаи термобатареи. Если подсоединить такой термостолбик к проекционному гальванометру, то можно убедится, что он обнаруживает тепловое излучение человеческой руки, удалённой от него на расстоянии нескольких метров. Такое излучение вызывает разность температур спаев лишь около миллионной доли градуса.

Термоэлемент можно использовать для превращения тепла, нагревающего горячий спай, в электрическую энергию. Однако при этом значительная часть тепла отдаёт холодным спаем окружающей среде, теряет за счёт хорошей теплопроводности металлов, поэтому доля тепла, превращаемого в электрическую энергию, невелика. Величина же термоэлектродвижущей силы таких элементов незначительна, так как у металлов число свободных электронов и их энергия практически не зависят от температуры. К.п.д. таких термоэлементов не превышает 0,5% . Поэтому они непригодны в качестве генераторов электрической энергии.

Дальнейший шаг на пути создания термоэлементов с более высоким к.п.д. - создание термоэлемента из двух полупроводников. Идея создания полупроводниковых термоэлементов принадлежит советскому физику академику А.Ф.Иоффе.

Конструктивно полупроводниковый термоэлемент может быть оформлен так, как показано на рисунке 36

рис.36

верхние концы полупроводниковых брусочков 1 и 3 с разным типом проводимости замкнуты медной пластинкой 2. П-образные, стальные пластины радиатора 4 предназначены для отвода теплоты и поддержания необходимой разности температур при работе термоэлемента. Медная пластина 2, замыкающие горячие концы полупроводников, не оказывает влияния на величину термо-э.д.с. такого термоэлемента, так как оба конца её находятся при одной и той же температуре.

Величина термо-э.д.с. в полупроводниковых термоэлементах больше, чем у металлических термопар, не только за счёт меньшей теплопроводности полупроводников. Основная причина состоит в том, что в полупроводниках нагревание увеличивает не только кинетическую энергию электронов и дырок, но и их концентрацию.

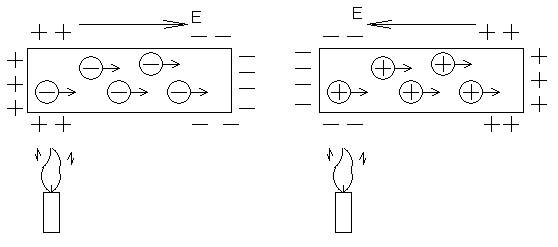

В результате повышения концентрации основных носителей тока – электронов в полупроводнике n–типа (рис37) и дырок в полупроводнике р-типа(рис 38) и увеличение энергии их движения изменяется распределение зарядов в внутри полупроводника: основные носители тока «устремляются» к холодному концу, «обнажая» ионы примеси. Такое перераспределение зарядов влечёт за собой образования внутреннего электрического поля, которое по мере возрастания замедляет движение зарядов от горячего конца к холодному. В результате совместного действия этого поля и соответствующей разности температур устанавливает равновесие, характеризуемое определённой разностью потенциалов между нагретым и холодным концами полупроводника. Если включить такой полупроводник в цепь и замкнуть её, то в цепи появится ток.

рис. 37 рис. 38

При прохождении тока через цепь, состоящую из двух спаянных металлов, наблюдается эффект, обратный явлению термоэлектричества, т.е. температура одного из контактов повышается, а другого - понижается. Этот эффект был обнаружен в 1834 году французским физиком Пельтье. Изменив направление тока в термобатареи, можно холодильник превратить в генератор. На основе явления Пельтье разработан термоэлектрический способ отоплений.

5.10. Зависимость сопротивления контакта от внешнего напряжения

Двойной электрический слой, возникающий вдоль поверхности соприкосновения двух металлов, двух полупроводников или металла и полупроводника, обладает ещё способностью изменять электрическое сопротивление в зависимости от направления внешнего электрического поля источника тока.

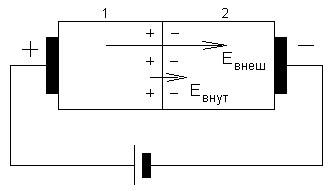

Подсоединим контакт двух металлов 1 и 2(рис 39) к источнику постоянного тока. Если к металлу 1 подсоединить плюс, а к металлу 2 – «-» источника, то тогда направление электрического поля источника и направление внутреннего электрического поля в двойном электрическом слое будут одинаковыми. Суммарное электрическое поле ещё больше затруднит движение электронов в контактном слое.

рис. 39

Толщина двойного слоя и контактная разность потенциалов возрастут. Можно сказать, что увеличилось сопротивления контактного слоя, так как ток в цепи уменьшится.

Если к металлу 2 присоединить положительный, а к металлу 1-отрицательный полюс источника, то направление внешнего электрического поля и электрического поля контактного слоя будут противоположны. Суммарное электрическое поле напряжённостью Е=Евнеш-Евнут оказывает меньшее тормозное воздействие на движущиеся электроны, и преимущественное движение электронов из металла 1 в металл 2 станет более активным. Толщина двойного электрического слоя и контактная разность потенциалов уменьшатся, что равносильно уменьшению электрического сопротивления контакта.

Приложенное внешнее напряжение источника тока называют прямым, если оно уменьшает сопротивление контакта, и обратным, если оно увеличивает его сопротивление.

Однако при контакте двух металлов изменение концентрации электронов при прямом и обратном напряжении не очень заметно. Ведь концентрация электронов в металлах огромна – порядка 1028м-3. Поэтому явление зависимости сопротивления двойного электрического слоя от приложенного напряжения особенно ярко проявляется при контакте двух полупроводников с различным типом проводимости.

Если внешнее электрическое поле направить навстречу внутреннему, то под действием сил этого поля основные носители зарядов устремляются к р-n-переходу, внедряются в него, насыщают его(рис40). В результате этого сопротивления р-n-перехода уменьшается. В цепи установится значительный ток, созданный основными носителями тока.

Если к р-n-переходу приложить внешнее напряжение так, чтобы напряжённость тока, была направлена в ту же сторону, что и напряжённость двойного слоя, то часть основных носителей тока под действием сил этого поля уйдёт из приконтактной области к соответствующим полюсам и нейтрализует там (рис41)
