4.4 Дислокации

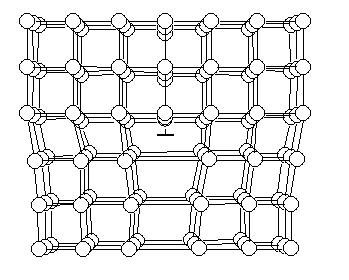

Дислокации - это перемещения. Различают два вида дислокаций: краевую и винтовую. Краевая дислокация (рис24).

рис. 24 рис. 25

Искажение кристаллической структуры вызвано тем, что, и части объёмного кристалла в процессе его роста возникла лишняя атомная «полуплоскость». Искажения сосредоточено в основном вблизи нижнего края «полуплоскости» «лишних» атомов. Под дислокацией в подобных случаях понимают линию, проходящую вдоль края лишней атомной «полуплоскости».

Искажение сосредоточено вблизи дислокационной линии. На расстоянии же нескольких атомных диаметров в сторону искажения настолько малы, что в этих местах кристалл имеет почти совершенную форму. Искажения возле края «лишней полуплоскости» вызваны тем, что ближайшие атомы как бы «пытаются» согласовать своё расположение с резким обрывом «лишней полуплоскости».

Любая царапина на поверхности кристалла может стать причиной краевой дислокации. Действительно, царапину на поверхности кристалла можно рассматривать как нехватку одной атомной плоскости. В результате теплового движения атомы из соседних областей могут перейти на поверхность, а дислокация тем самым переместится во внутрь.

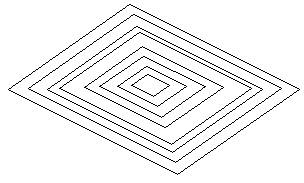

Винтовая дислокация (рис 25).

Образования винтовой дислокации можно представить таким образом. Мысленно надрежем кристалл по плоскости и сдвинем одну его часть относительно другой по этой плоскости на один период решётки параллельно краю надреза. При этом линия искажения пойдёт вдоль края разреза. Эту линию и называют винтовой дислокацией. При винтовой дислокации лишнего ряда атомов нет. Искажение пространственной решётки кристалла состоит в том, сто атомные ряды изгибаются и меняют своих соседей.

Установлено, что винтовые дислокации чаще всего образуются во время роста кристалла. Однако приложение напряжений может увеличить число винтовых дислокаций.

Дислокации, как и точечные дефекты, могут перемещаться по кристаллической решётке. Однако движение дислокаций связано с большими ограничениями, так как дислокация всегда должна быть непрерывной линией. Возможны два основных вида движений дислокаций: переползание и скольжение. Переползание дислокаций происходит благодаря добавлению или удалению атомов из лишней полуплоскости, что бывает вследствие диффузии. При скольжении дислокации, лишняя полуплоскость, занимавшая определённое положение в кристаллической решётке соединяется с атомной плоскостью, находящейся под плоскостью скольжения, а соседняя атомная плоскость становится теперь лишней полуплоскостью. Такое плавное скольжения линии дислокации вызывается действием напряжений сдвига, приложенных к поверхности кристалла.

Наблюдения показывают, что перемещение дислокаций в реальном кристалле в одних случаях может быть облегчённо, в других – затруднённо, в зависимости от характера тех искажений, которые вносит дислокация в кристаллическую решётку.

4.5. Экспериментальные методы изучения дефектов кристаллов

В настоящее время с помощью ионного проектора и электронного микроскопа получают фотографии структуры кристаллов с имеющимися в них дефектами. Для изучения дефектов кристаллов используют также метод протравливания. На поверхность кристалла наносят химические травители, которые наиболее активно взаимодействуют с теми областями кристалла, в которых сосредоточены наибольшие искажения, вызванные дислокациями.

В результате травления на поверхности кристалла появляются ямки, свидетельствующие о наличии дислокации в этом месте. Ямки рассматривают в обычный оптический микроскоп. Этот метод используют для определения плотности дислокаций. На рисунке 26 представлена схема фотографии травления чисто отполированной поверхности германия.

рис. 26

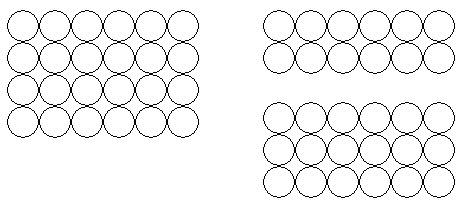

Интересен также метод моделирования процессов, связанных с взаимодействиями дислокаций. Для этого используют пузырьковую модель кристалла. Такую модель получают выдуванием через мыльный раствор воздушных пузырьков диаметром от 1 до 2 мм. При определённых способах приготовления раствора и выдувания пузырьков можно получить модель совершенной кристаллической структуры (рис27). Производя в этой модели некоторые возмущения, моделируют дефекты и процессы, связанные с ними (рис28).

рис.27 рис. 28

4.6. Влияние дислокации и других дефектов на механические свойства материалов и на процесс деформирования

Изучение дефектов кристаллов имеет важное практическое значение, так как механические свойства твёрдых тел, их пластичность, сопротивление деформированию связаны с дислокациями и другими дефектами в кристаллах.

Экспериментальное изучение механических свойств материалов показывает, что чистые металлы в большинстве являются мягкими и пластичными. Пластичность кристаллов, их относительно малая прочность определяется возникновением дислокаций в процессе роста кристалла. При группировке точечных дефектов образуются микротрещины. Хрупкое разрушение происходит в том случае, если пластическое течение затруднено в виду затруднения дислокаций микротрещинами и другими дефектами, присутствующими в исходном состоянии и возникающими в процессе деформации.

В практике обращает на себя внимания и такой вид разрушений, как усталостное. Усталость-это вид разрушения материала, происходящих в течение продолжительного времени под действием периодически изменяющихся нагрузок при таких напряжениях, которые не приводят к разрушению при статических нагрузках.

В настоящее время хорошо известны основные особенности усталости и меры, которые должны быть приняты для предотвращения её появления. Острые надрезы и переходы на поверхности, отверстия под заклёпки, царапины, коррозия приводят к заметному снижению усталостной прочности машин. Хорошее качество поверхности и защита от коррозии способствует увеличению сопротивления усталости. Однако, несмотря на наличие таких эффективных средств исследования, как электронная микроскопия, многое в механизме усталости остаётся неясным. Усталость является особенно серьёзной проблемой для металлов и сплавов, так как эти материалы широко используются в машинах и конструкциях, подвергающихся действию периодически меняющихся нагрузок.

Итак, на прочность кристаллических материалов влияют дислокации, их движение и взаимодействие, а также другие дефекты, встречающиеся в кристаллах.

4.7. Повышение прочности материалов

Дислокации и их движение оказывают большое влияние на прочность материалов, снижая их сопротивление деформированию, делая их пластичнее. Однако взаимодействие дислокаций между собой, а также с препятствиями другой природы уменьшает подвижность дислокаций. Это приводит к уменьшению пластичности и к повышению прочности материалов. Можно графически представить влияние дислокации на сопротивление сдвигу (рис29).
