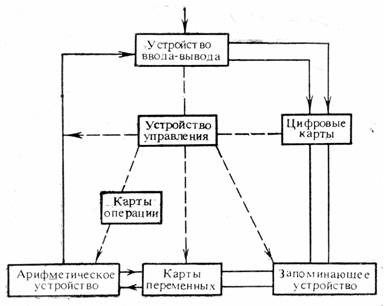

Блок-схема аналитической машины

Первое устройство, которое Бэббидж называет «store» предназначено для хранения цифровой информации на регистрах из колес; в современных машинах это—запоми­нающее устройство.

Во втором устройстве с числами, взятыми из памяти, проводятся цифровые операции; у Бэббиджа оно носит на­звание «mill», в настоящее время — арифметическое ус­тройство.

Третье устройство управляет последовательностью опе­раций, выборкой чисел, с которыми производятся опера­ции, и выводом результатов. Бэббидж оставил это устрой­ство без названия; по современной терминологии этот «мозг» машины называется устройством управления.

В конструкцию аналитической машины также входило устройство ввода-вывода.

Предполагая, что скорость движущихся частей машины не превышает 40 фут/мин (12 м/мин), Бэббидж оценивал ее быстродействие следующими цифрами: сложение (вычитание) двух 50-разрядных чисел про­изводится со скоростью 60 сложений в минуту или 1 опе­рация в секунду; умножение двух 50-разрядных чисел — со скоростью 1 операция в минуту; деление числа из 100 разрядов на число из 50 разрядов— со скоростью 1 операция в минуту.

Перфокарты, с помощью которых Бэббидж предполагал автоматизировать работу аналитической машины, могут быть разделены на две основные группы: операционные и управляющие.

С помощью операционных перфокарт осуществлялись сложение, вычитание, умножение и деление чисел, находя­щихся в арифметическом устройстве. Операционные пер­фокарты выглядели так:

С помощью управляющих перфокарт осуществлялась передача чисел как внутри машины (из памяти в арифмети­ческое устройство и обратно), так и в системе — «человек-машина» (ввод оператором новых чисел в память машины и вывод результатов вычислений на печать).

Для обозначения управляющих перфокарт, с помощью которых осуществлялась передача чисел между памятью и арифметическим устройством, Бэббидж использовал тер­мин «карты переменных». В письме к Лавлейс от 30 июня 1843 г. Бэббидж писал, что в аналитической машине «ис­пользуются только три вида карт переменных:

1) карты, с помощью которых переменные выводятся из памяти в счетное устройство, на колонках при этом остается нуль;

2) карты, с помощью которых переменные выводятся из памяти в счетное устройство, при этом величина их в памяти сохраняется;

3) карты, с помощью которых можно вызвать любую нулевую переменную с целью получения результата из счетного устройства».

Лавлейс предложила следующие названия данных трех разновидностей карт переменных:

1) «нулевая карта» (для вызова числа из регистра па­мяти с одновременной установкой нуля в регистре — по современной терминологии «считывание с разрушением информации»);

2) «удерживающая карта» (для вызова числа из регистра памяти без изменения содержания регистра — по совре­менной терминологии «неразрушающее считывание»);

3) «доставляющая карта» (для передачи числа из ариф­метического устройства в память).

Важно отметить, что применение перфокарт не только обеспечивало автоматическое решение задачи на аналити­ческой машине, но и существенно облегчало подготовитель­ную работу для решения другой однотипной или сходной задачи.

Для решения некоторой задачи в аналитическую ма­шину вводятся исходные числа, записанные на циф­ровые перфокарты. Каждое число занимает один ре­гистр памяти (колонку из десятичных цифровых колес), где оно хранится и используется по требованию. По ок­ружности дисков колес выгравированы цифры от 0 до 9; каждый из дисков, насаженных на общую ось колонки, может совершать независимое вращательное движение. Результат операции также передается в память. Управляю­щие карты вводят колеса колонки в зацепление с зубча­тыми рейками, через которые данное число (записанное на перфокарте или представляющее на колонке промежуточ­ный результат) вводится в память. Одного оборота главного овала достаточно, чтобы установить число на колонке па­мяти или передать его из памяти к другой части машины.

Бэббидж считал, что аналитическая машина должна вы­полнять арифметические операции независимо от величины чисел, над которыми производятся операции; кроме того, она должна управлять комбинациями алгебраических сим­волов вне зависимости от их количества, а также длины той последовательности операций, в которых они участвуют.

Из этих основных принципов Бэббидж сформулировал ряд следствий, которые на первый взгляд выглядели не­правдоподобными. Он считал, что количество цифр в каж­дом числе, а также количество чисел, вводимых в машину, может быть неограничено; количество операций, которые могут производиться в любом порядке, может повторяться неограниченное число раз. Также может быть неограничен­ным число констант, переменных и функций, с которыми производятся различные операции.

Бэббидж полагал, что разработанная им машина должна хранить тысячу чисел, считая это более чем достаточным. Но если бы потребовалось хранить в десять или в сто раз больше чисел, то в принципе это возможно, поскольку структура машины достаточно проста.

Далее Бэббидж рассматривает возможность неограничен­ного повторения четырех действий арифметики. Она вы­текает из того, что четыре перфокарты операций, пробитые определенным образом, обеспечивают выполнение четырех правил арифметики. Эти карты могут соединяться в любом количестве и в том порядке, в котором необходимо выпол­нить действие. Очевидно, что порядок следования различ­ных арифметических действий может варьироваться не­ограниченно.

Бэббидж приходит к выводу, что условия, которые тре­буются для выполнения расчетов, число операций в ко­торых не ограничено, могут быть реализованы в аналити­ческой машине.

В аналитической машине сложение является основной (базовой) операцией, поскольку механизм, сконструированный для ее эффек­тивного выполнения, позволял осуществлять другие операции.

Вычитание в машине обеспечивается введением допол­нительной шестерни, которая осуществляет реверс (об­ратный поворот) цифровых дисков: при этом, проходя перед окошком, цифры последовательно уменьшаются, и всякий раз, когда 0 проходит и появляется 9, про­исходит перенос. При вычитании производятся те же самые операции и используется тот же самый принцип зацепления. Таким образом, один и тот же механизм слу­жит для сложения и вычитания; смена операций произво­дится перемещением одного рычага.

Следует отметить, что при вычитании большего числа из меньшего должно быть сделано указание о месте нахож­дения высшего разряда. Это необходимо для переноса к месту слева от высшего разряда числа и в тех случаях, когда нужно пройти через ноль; если такое указание не было сделано, раздается звонок и машина останавливается.

Для аналитической машины было разработано и нари­совано несколько вариантов выполнения операции ум­ножения. Один из них относится к умножению много разрядных чисел с помощью последовательных сложений. Для машины этот метод был подробно разработан, причем был подготовлен ряд чертежей, поясняющих действие механизмов.
